Réglage de l'action coulissante
Débranchez la fiche de la source
d'alimentation électrique avant de
commencer des travaux de montage, de réglage ou de réparation
avant d'éviter tout risque de blessure.
Si l'action coulissante sur la scie à onglet n'est pas facile à maîtriser
,
vous devrez effectuer certains réglages pour remédier à cette situa-
tion. Utilisez ces instructions pour ajuster votre action coulissante.
1. Localisez les quatre vis de blocage (A, B, C & D) sur le loge-
ment du guide des rails.
2. Desserrez les écrous sur les quatre vis de blocage avec une
clé à ouverture variable. Desserrez toutes les vis de blocage.
3. Serrez lentement la vis de blocage (B) avec l'extrémité 4 mm
de la clé à lame. Arrêtez de serrer quand vous constatez que
la vis est en contact avec le rail.
4. Serrez la vis de blocage (B) d'environ 1/16 de tour de plus.
5. Maintenez la vis de blocage (B) en place et serrez l'écrou. Ne
laissez pas la vis de blocage bouger.
6. Serrez lentement la vis de blocage (D). Arrêtez de serrer
quand vous constatez que la vis est en contact avec le rail.
7. Maintenez la vis de blocage (D) en place et serrez l'écrou. Ne
laissez pas la vis de blocage bouger.
8. Serrez lentement la vis de blocage (A). Arrêtez de serrer
quand vous constatez que la vis est en contact avec le rail.
9. Desserrez la vis de blocage (A) de mois de 1/16 de tour.
10. Maintenez la vis de blocage (A) en place et serrez l'écrou. Ne
laissez pas la vis de blocage bouger.
11. Répétez les étapes 8-10 pour la vis de blocage (C).
AVERTISSEMENT
!
107.

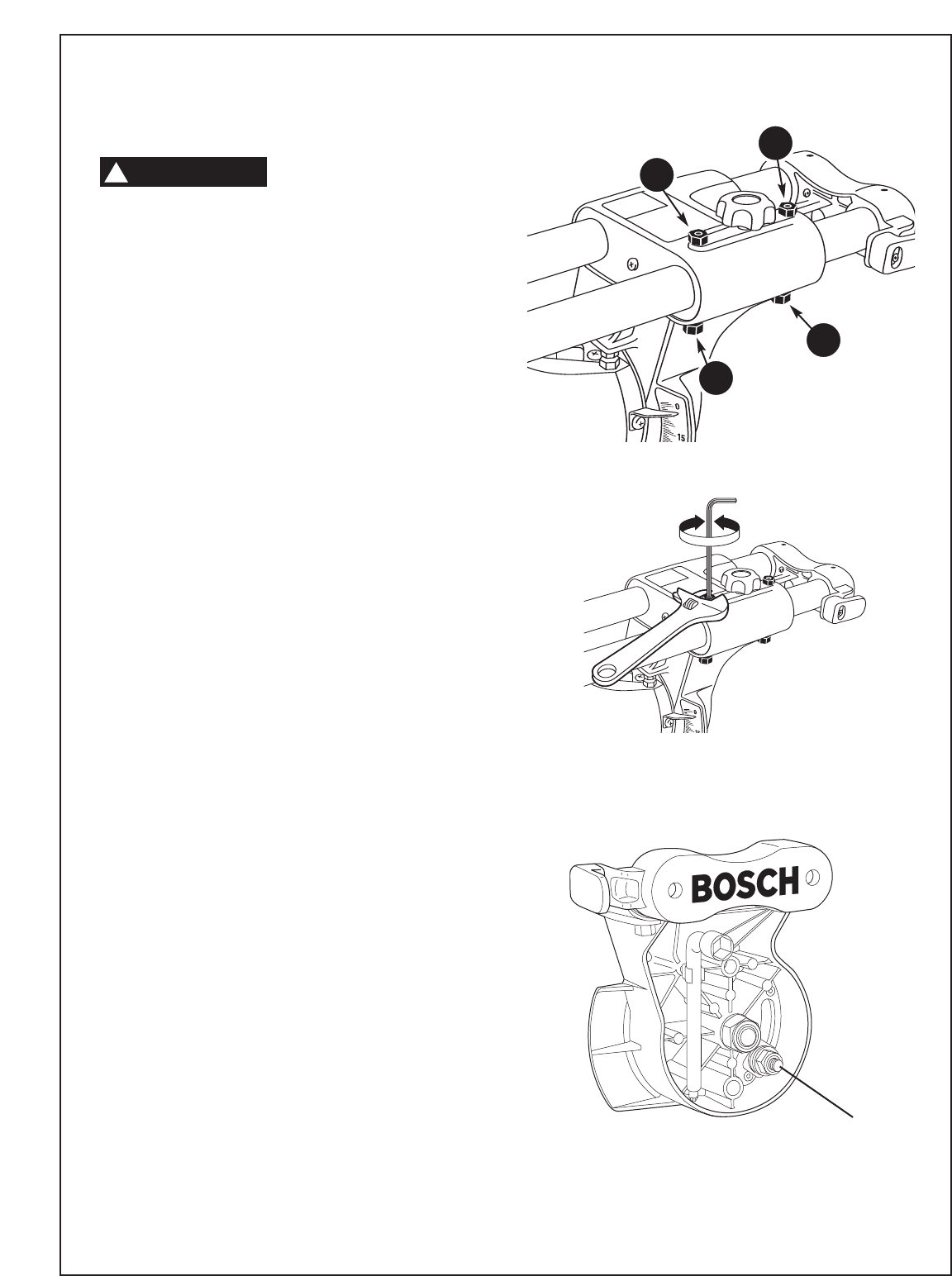

Figure 38. Vis de serrage
Figure 39. Ajustez et serrez la vis de serrage.
Dépannage
Réglage de la tension du levier
de blocage de biseau
1.
Soulevez le levier de blocage du biseau pour relâcher le méca-
nisme de blocage de biseau.
2.
Placez le clé à douille de 17 mm sur la tête du boulon « E »
(Figure 40).
3. Tournez l'écrou « E » dans le sens des aiguilles d'une montre de
1/8 de tour pour serrer la tension de blocage de biseau ou
tournez de 1/8 de tour dans le sens contraire des aiguilles d'une
montre pour desserrer la tension de blocage de biseau.
4. Appuyez sur le levier de blocage de biseau jusqu'à ce que vous
constatiez que le levier se coince en position verrouillée.
5. Vérifiez que la tension de blocage de biseau est suffisante pour
tenir solidement la position du biseau et pour permettre au lev-
ier de blocage de biseau de se verrouiller au point où l'on con-
state le contact avec une butée solide.
6. Si nécessaire, répétez les étapes 1-5 pour ajuster la tension.
E
Figure 40. Réglage de la tension du levier
de blocage de biseau
A
B
D
C
