Operaciones básicas de la sierra
T
ope-guía auxiliar:
Ciertos tipos de moldura necesitan una exten
-
sión de la cara del tope-guía debido al tamaño y la posición de la
pieza de trabajo. Los cortes de mortajas también requieren un
tope-guía auxiliar. El tope-guía cuenta con agujeros para sujetar un
tope-guía auxiliar. El tope-guía auxiliar se usa con la sierra en la
posición de bisel de 0
° solamente.
1.
Coloque un pedazo de madera contra el tope-guía de la
sierra para cortar ingletes (Figura 21). (La madera puede
tener una altura máxima de 3-1/2”. Compruebe que el en-
samblaje del cabezal no interfiera con el tope-guía auxiliar.)
2. Marque las ubicaciones de los agujeros de soporte en la
madera desde el lado posterior del tope-guía.
3. Taladre y avellane los agujeros en la parte delantera de la
tabla de soporte.
4. Instale el tope-guía auxiliar utilizando al menos (2) tornil-
los para metales de cabeza plana de 1/4" por lado. Haga
un corte de profundidad completa para crear la ranura para
la hoja. Compruebe si hay interferencia entre el tope-guía
auxiliar y el protector inferior de la hoja. Haga ajustes según
sea necesario.
Compruebe si alguno de los com-
ponentes interfiere.

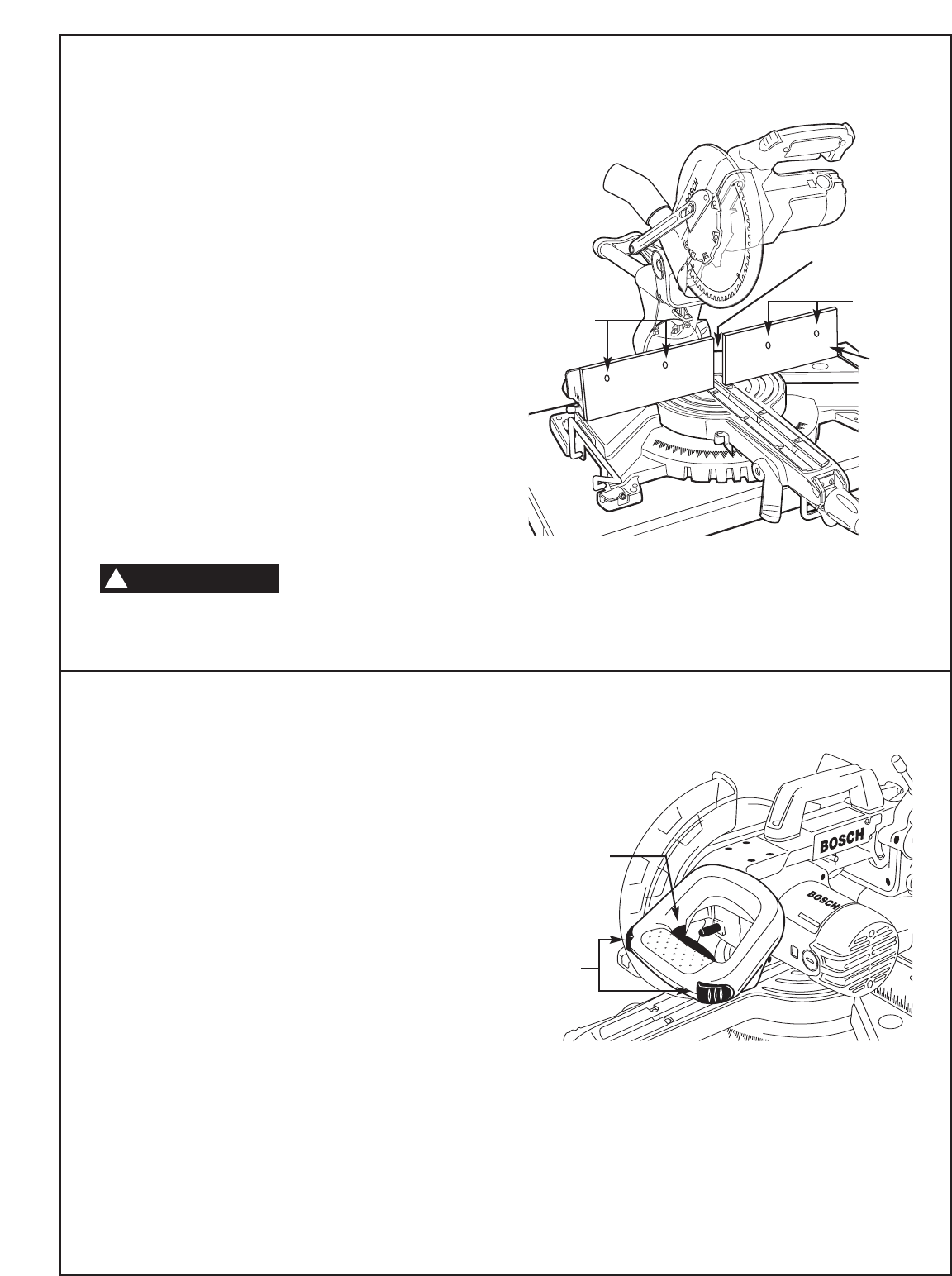

Figura 21. Tope-guía auxiliar
ADVERTENCIA
!
Por motivos de seguridad, la palanca del interruptor está diseña-
da para evitar los arranques accidentales. Para operar el interrup-
tor de seguridad, oprima el botón de “Fijación en OFF” (apagado)
del interruptor con cualquiera de los pulgares para desacoplar el
cierre y luego tire de la palanca del interruptor de encendido y
suelte el botón de liberación de “Fijación en OFF” del interruptor
.
Al soltar la palanca del interruptor de encendido, el botón de
“Fijación en OFF” acoplará automáticamente el interruptor de
seguridad y la palanca ya no operará hasta que se oprima de
nuevo cualquiera de los dos botones de “Fijación en OFF”.
NOTA: La palanca del interruptor puede acomodar un candado con
una barra larga de hasta 1/4" de diámetro (no suministrado) para
evitar el uso no autorizado.
Ranura para la hoja
Tornillos de
cabeza plana
para metales
Tope-guía
auxiliar
Palanca del
interruptor de
encendido
Botones de
liberación
de “Fijación
en OFF”
(apagado)
del
interruptor
Figura 22. Activación del interruptor
Activación del interruptor
Tornillos de
cabeza plana
para metales
