Assemblage
Débranchez la fiche de la prise de courant
avant d’effectuer tout assemblage, réglage
ou réparation pour éviter d’éventuelles blessures.
1. Desserrez la vis arrière de la plaque de recouvrement d'un tour complet.
Ne retirez pas complètement la vis.
2. Desserrez la vis de la plaque de recouvrement avant (d'environ trois
tours complets) jusqu'à ce qu'elle dépasse de la languette de la plaque
de recouvrement ; mais ne retirez pas complètement la vis. Faites tourn
-
er la plaque de recouvrement dans le sens contraire des aiguilles d'une
montre afin d'exposer la région de la lame et du boulon de l'arbre.
3. Faites tourner le dispositif de protection à la main pour libérer la lame.
Laissez le dispositif de protection de côté. Le plastique sera maintenu à
un endroit non gênant par la vis avant.
4.
Appuyez sur le blocage de l’arbre et tenez celui-ci. Il peut être nécessaire
de faire tourner la lame pour permettre l'enclenchement du dispositif de
blocage de l'arbre. Utilisez la clé à lame pour déposer le boulon de lame
en tournant la clé en sens horaire. REMARQUE : Le boulon de lame
présente un filet gauche.

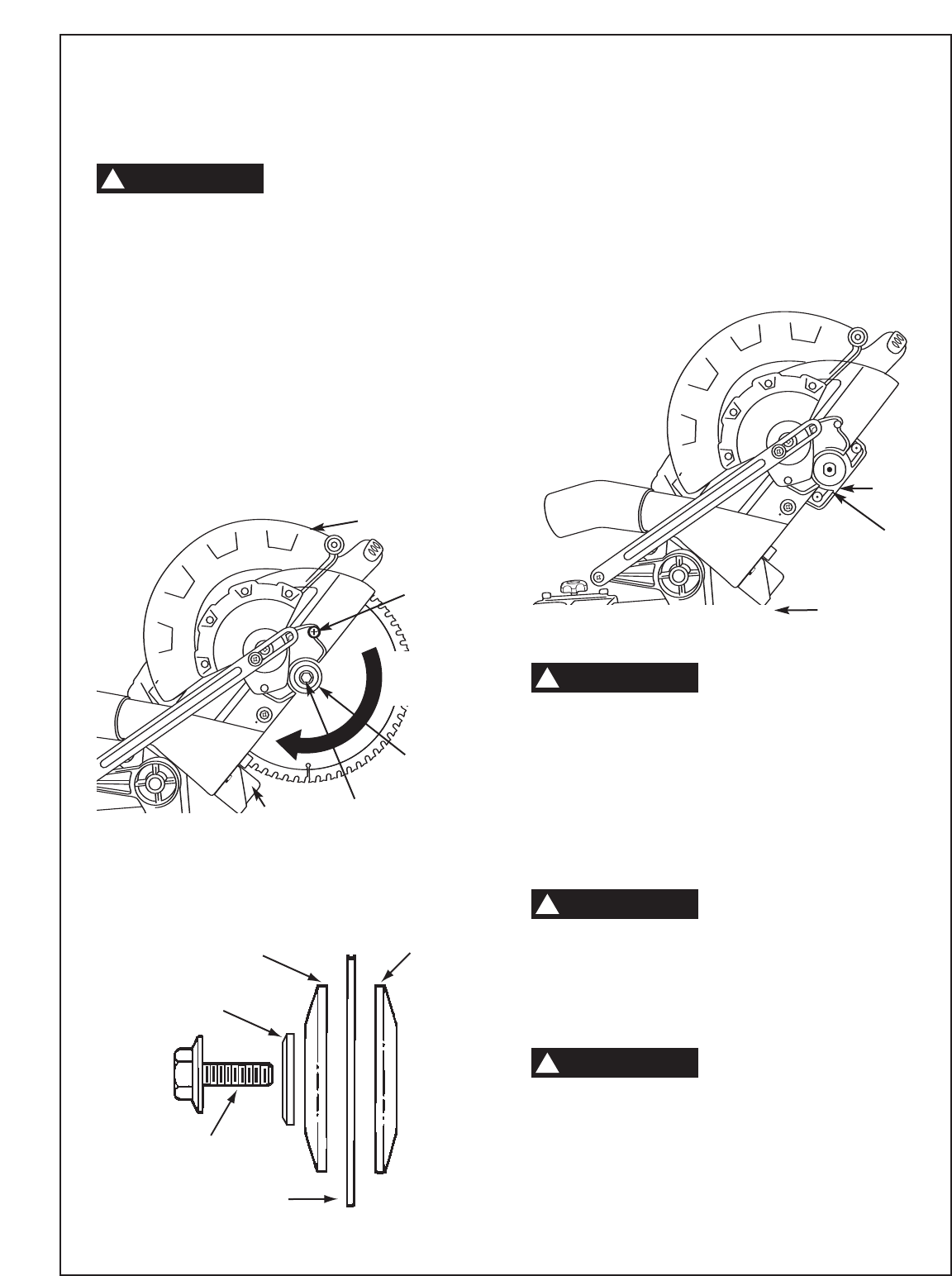

Figure 1. Dépose de la lame
5.
Retirez le boulon de lame, la rondelle de l’arbre, la rondelle
extérieure et la lame. Il n’est pas nécessaire de retirer la rondelle
intérieure (Figure 2).
Figure 2. Ferrures de lame
6. Pour poser la lame de 10 po, insérez la lame entre les déflecteurs
de copeaux et sur la tige de l’arbre (Figure 3). REMARQUE
:
Assurez-vous que la flèche de rotation de la lame correspond à la
flèche de rotation en sens horaire sur le protecteur inférieur.
Figure 3. Pose de lame
Pour éviter d’éventuelles blessures,
n’utilisez pas de lame de plus ou de
moins que 10 po de diamètre et arbre de 5/8 po.
7. Remplacez la rondelle extérieure et la rondelle de l'arbre, et ser-
rez le boulon de retenue de la lame à fond à la main dans le sens
contraire des aiguilles d'une montre. (Figure 2). Appuyez sur le
blocage de l’arbre et serrez le boulon de lame fermement, à
l’aide d’une clé à lame, sans serrer excessivement.
8.
Faites tourner la plaque de recouvrement dans le sens des aigu
-
illes d'une montre jusqu'à ce qu'elle soit dans sa position
d'origine, et serrez les vis de la plaque de recouvrement.
Serrez les vis de la plaque de
recouvrement.
Une vis lâche de
plaque de recouvrement peut gêner le protecteur inférieur de lame et
suspendre ce dernier.
N’utilisez jamais la scie sans la plaque de
recouvrement solidement en place.
Le protecteur inférieur ne fonc-
tionnera pas adéquatement.
9. Assurez-vous que le blocage de l’arbre est relâché de manière
à ce que la lame tourne librement.
Après avoir posé une nouvelle lame,
assurez-vous que la lame ne gêne
pas l’insert de table aux positions de biseau de 0 et de 45 degrés.
Abaissez la lame dans la fente de la table et vérifiez s’il y a quelque
contact que ce soit avec la base ou la structure de la table tournante.
Si la lame entre en contact avec la base ou la table, téléphonez au 1-
877-BOSCH99 pour parler à un technicien agréé.
10. Remettez la clé à lame dans la zone de rangement
prévue à cet effet sur la scie.
AVERTISSEMENT
!
AVERTISSEMENT
!
AVERTISSEMENT
!
AVERTISSEMENT
!
Pose et dépose de la lame
84.
Protecteur inférieur
Vis avant
de la plaque
de recouvrement
Rondelle
extérieure
Boulon de retenue
de la lame (à tête
hexagonale)
Déflecteur
de copeaux
Rondelle
intérieure
Tige de l’arbre
Déflecteur de
copeaux
Tournez le boulon
dans ce sens pour
desserrer
Rondelle extérieure Rondelle intérieure
Rondelle de l’arbre
Lame de scie
Boulon de lame
(filet gauche)
