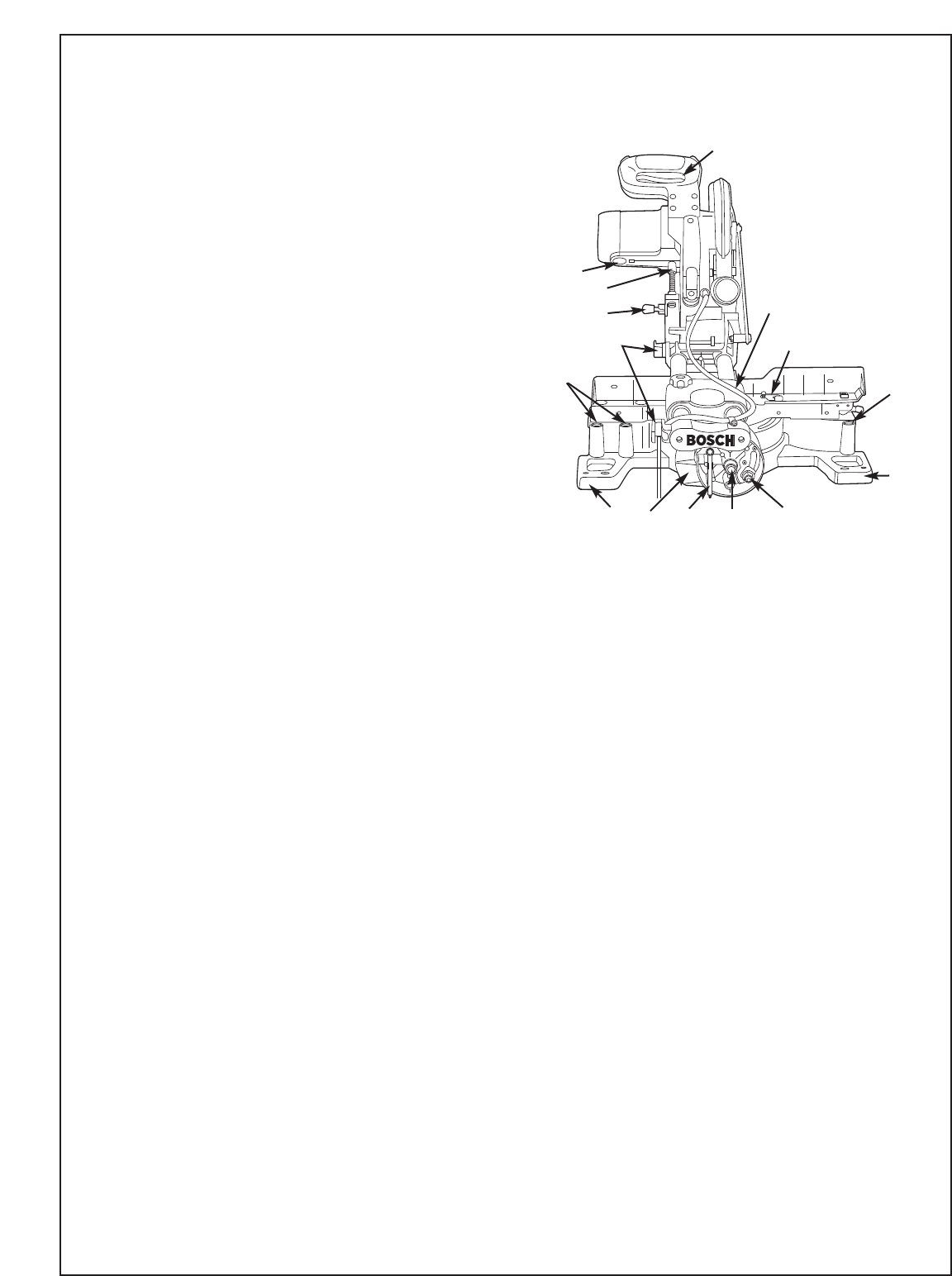

Familiarisez-vous avec votre scie à onglet
7. Guide fixe
Supporte l’ouvrage. Le guide possède une échelle graduée incorporée
pour faciliter les coupes à répétition. Le guide comporte également
des trous qui servent à fixer un guide auxiliaire, si désiré.
8.
Inserts d’encoche
9. Court-circuitage du cran d’arrêt d’onglet
Permet d'inhiber le cran d'arrêt et d'effectuer ainsi des réglages fins
à tout angle d'onglet.
10. Bouton de blocage d’onglet
Le bouton de blocage d’onglet bloque la table de la scie à onglet à
tout angle d’onglet désiré.
11.
Gâchette de cran d’arrêt d’onglet
La gâchette libère la table du cran d’arrêt.
12. Indicateur d’angle d’onglet/échelle d’onglet
L'échelle est moulée dans la base de la scie. L’indicateur est fixé à
la table.
13. Crans d’arrêt d’onglet
Il existe dix (10) crans d’arrêt d’onglet en vue de coupes rapides et
exactes d’angles courants d’onglet.
14. Table
Repose dans la base, supporte l’ouvrage, tourne pour coupes à
onglet désirées et tourne la tête. La partie avant prolongée de la
table est appelée le bras d’onglet.
15. Base
Assure une surface de travail pour supporter l’ouvrage.
16. Coussinets de montage de l’outil
17. Leviers de cramponnage des rallonges de la base
Verrouille les rallonges de la base en place. Un pour chaque extension.
18. Tiges de rallonge
Ajoute du support pour les ouvrages longs.
19. Guide coulissant
Offre une surface plus grande de support et de cramponnage pour
les scies à onglet composées.
20. Levier de cramponnage du guide coulissant
Verrouille le guide coulissant en place
21. Déflecteur de copeaux avec pan de retenue
Ce déflecteur empêche les gros copeaux de pénétrer dans le pro-
tecteur supérieur.
22. Coude de chute de poussière
Le coude de chute de poussière tourne sur 360° et peut recevoir le
sac à poussière ou un raccord de flexible d'aspiration.
23. Butée de biseau de 0°
Butée réglable pour un repère rapide et exact de biseau de 0
°
.
24. Butée de biseau de 33.9°
Butée réglable pour un repère rapide et exact de biseau de 33.9°.
25. Butée de biseau de 45°
Butée réglable pour un repère rapide et exact de biseau de 45°.
26.
Bouton de blocage de rail coulissant
Le bouton de blocage de rail coulissant bloque les rails coulissants
lorsque vous ne pratiquez pas de coupes par glissement et lorsque
vous transportez la scie.
27.
Rails coulissants
Guident l’ensemble de tête lorsque vous pratiquez des coupes par glissement.
28.
Serre-joint d'ouvrage
Permet un cramponnage rapide de l’ouvrage.
29. Raccord d’actionnement du protecteur inférieur
Permet un mouvement en douceur du protecteur inférieur
.
30. Protecteur supérieur de lame
Couvre la partie supérieure de la lame.
31. Clé à lame
Utilisé pour serrer/desserrer la lame et pour régler le guide et les
blocs de glissement. La clé à lame est rangée à l'arrière de la scie.
32. Cordon d’alimentation
Fournit le courant au moteur. Possède un dispositif moulé de
retenue de cordon pour le rangement.
33. Positions du Serre-joint d'ouvrage
Il existe trois (3) positions possibles derrière le guide pour le serre-
joint de l'ouvrage.
34. Levier de blocage de biseau
La poignée de blocage de biseau bloque la tête à l’angle de biseau
désiré. Cliquets de poignée pour usage dans les espaces restreints.
35. Échelle graduée de biseau
Indicateur utilisé pour régler les angles de biseau
36. Cheville de blocage de tête
La scie est pourvue d'une cheville de blocage servant à bloquer la
tête en position abaissée. Cette cheville doit être verrouillée en posi-
tion abaissée pendant le transport.
37.
Butée de profondeur
V
ous permet de régler la profondeur de la lame pour pratiquer des
rainures dans l’ouvrage.
38. Capuchons de balai
Ces capuchons gardent les balais de moteur en place et facilitent
l’accès pour inspection et remplacement des balais.
39. Plaque de recouvrement du guide coulissant
Faites tourner la plaque de recouvrement pour retirer le guide.
40. Poignées de transport
41. Bossages de butées pour moulures en couronnes
Permettent l'utilisation des butées pour moulures de couronnes de
Bosch.
42. Rembobineur de cordon
Fournit un endroit où ranger le cordon d'alimentation.
43. Barre de stabilisation
Fournit un soutien pour le bout de la table.
44. Boulon de pivotement
Serrez/desserrez pour régler la tension de biseau.
45. Écrou de blocage de biseau
Règle la force de cramponnage du blocage de biseau.
81.
2
36
37
38
16
16
35
33
33
31
42
32
39
44 45
