95.
Opérations de base de la scie
Guide à glissière
Guide à glissière
Utilisation du guide à glissière
1. Faites tourner le levier du guide dans le sens contraire
des aiguilles d'une montre.
2. Faites glisser le guide jusqu'à la position désirée.
3. Tournez le levier du guide dans le sens des aiguilles
d'une montre pour serrer.
Retrait du guide à glissière
1. Soulevez la languette de la plaque de recouvrement et
faites-la tourner dans le sens des aiguilles d'une montre.
2. Faites tourner le levier du guide dans le sens contraire
des aiguilles d'une montre.
3. Faites glisser le guide aussi loin que possible vers la gauche.
4. Tirez sur le guide à glissière afin de le soulever et de le retirer.
Réglage du verrouillage du guide à glissière –
Serrez le mécanisme de verrouillage
1. Retirez le guide à glissière
2. Appuyez sur le bloc de verrouillage pour exposer la tête
de la vis.
3. Tournez la vis dans le sens contraire des aiguilles d'une
montre afin de la mettre dans le réglage hexagonal suivant.
4. Remise en place du guide à glissière.
5. Vérifiez la force de cramponnage dans plusieurs positions.
Assurez-vous que le levier ne bloque pas le trou à crampon.
Réglage du verrouillage du guide à glissière –
desserrez le mécanisme de verrouillage
1. Retirez le guide à glissière
2. Appuyez sur le bloc de verrouillage pour exposer la tête
de la vis.
3. Tournez la vis dans le sens des aiguilles d'une montre
afin de la mettre dans le réglage hexagonal suivant.
4. Remise en place du guide à glissière.
5. Vérifiez la force de cramponnage dans plusieurs positions.
Assurez-vous que le levier ne bloque pas le trou à crampon.

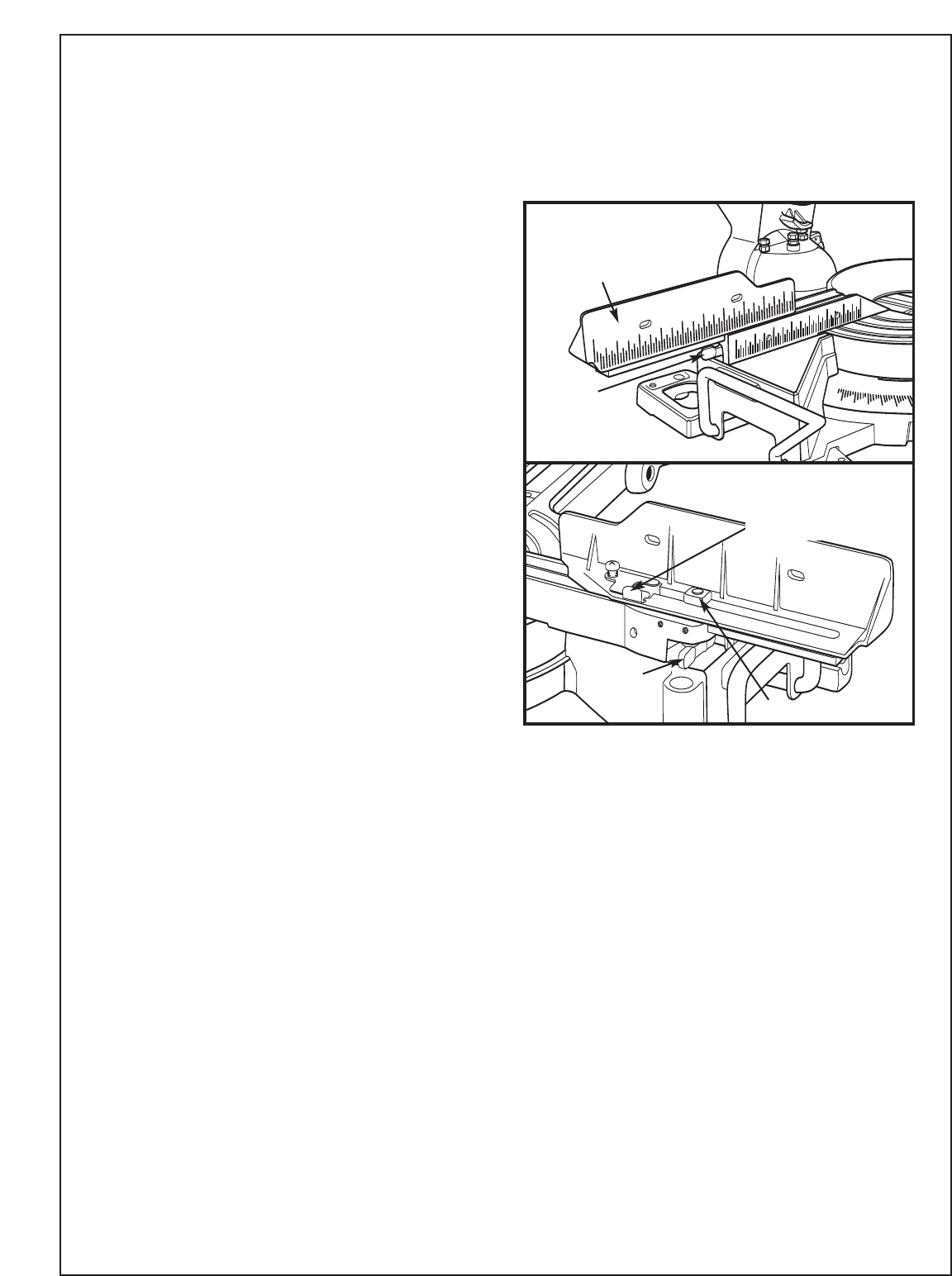

Figure 25: Guide à glissière
Guide à glissière
Levier
du guide
Levier
du guide
VUE AVANT
VUE ARRIÈRE
Bloc de verrouillage
Languette de la plaque
de recouvrement
