Réglages
Réglage de l’indicateur de
l’échelle graduée d’onglet
1. Tournez la table à la position 0° et bloquez en place.
2. Levez la tête jusqu’à sa position entièrement levée.
3. Desserrez la vis à empreinte cruciforme qui tient l’indicateur en
place (Figure 15).
4. Positionnez l’indicateur de manière à ce qu’il s’aligne sur la
marque d’onglet 0°. Serrez la vis.
Lame d’équerre par
rapport au guide
Vérification de l'alignement du guide
1. Assurez-vous que la tête est tirée vers l’avant près du centre de
la table et que le bouton de blocage des rails coulissants est
serré (Figure 13).
2. Abaissez la tête et verrouillez-la dans la position inférieure.
3. Assurez-vous que la table est au cran d'arrêt 0° et serrez le bou-
ton de blocage d'onglet.
4.
Placez l’équerre adéquatement de manière à ce qu’elle ne vienne
pas en contact avec les dents de la lame de scie. La lame de scie
doit venir en contact avec toute la longueur de l’équerre (Figure 13).
5. Si la lame ne vient pas en contact avec l’équerre, suivez la
procédure d’alignement du guide.

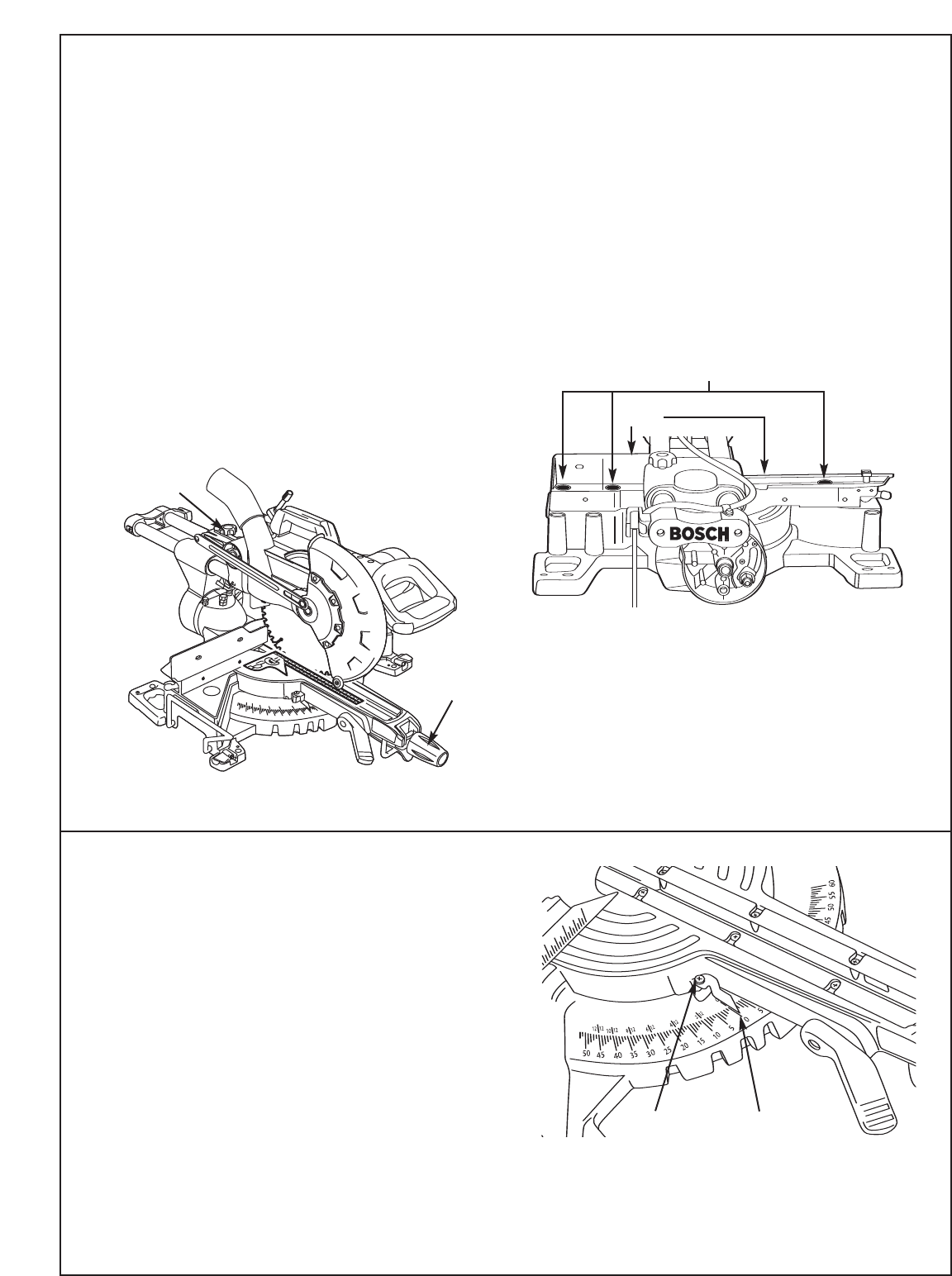

Figure 13. Lame d’équerre par rapport au guide
Réglage de l'alignement du guide
1.
La tête doit demeurer abaissée.
2. Allongez le guide coulissant. Utilisez la clé à lame
(fournie) et desserrez trois (3) boulons derrière le guide
(Figure 14).
3. Ajustez le guide jusqu’à ce que lame et le guide soient
entièrement en contact avec l’équerre.
4. Serrez les vis à tête hexagonale.
Figure 11. Réglage du guide
(Vue arrière de la zone de la base/table)
Bouton de
blocage du
guide d'onglet
Unité de rails coulissants
Bouton de
blocage de rail
coulissant
Figure 15.
Vis de réglage
de l’indicateur
Marque 0°
Vis à tête hexagonale
Guide
