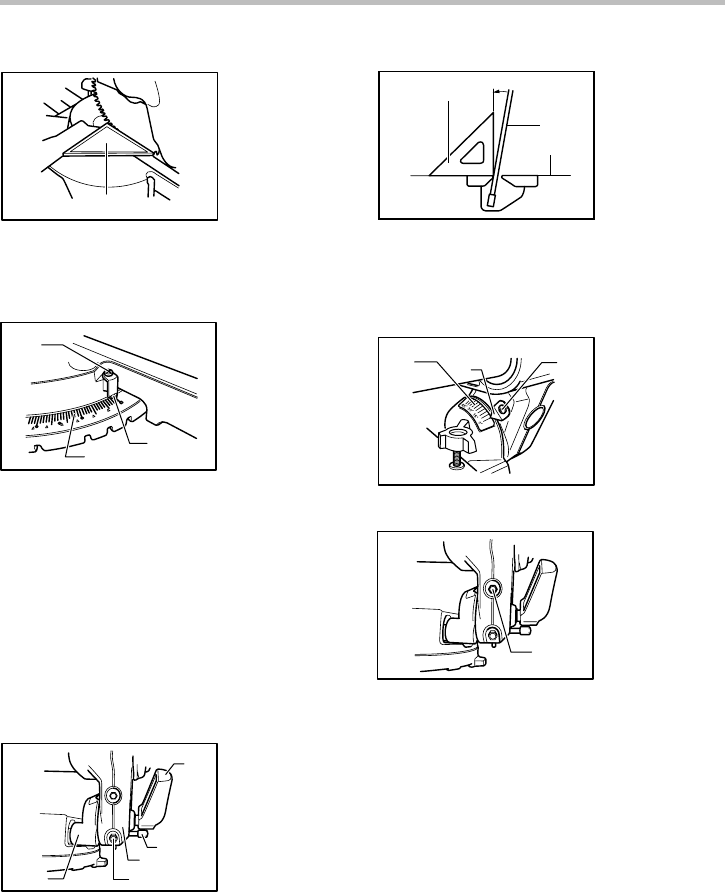

Assurez-vous que le pointeur indique 0° sur
l'échelle de coupe d'onglet. Si le pointeur n'indique
pas 0°, desserrez la vis qui retient le pointeur et
réglez le pointeur de sorte qu'il indique 0°.
1
2
3
003942
2. Angle de coupe en biseau
(1) Angle de coupe en biseau 0°
Poussez le chariot vers le guide, puis serrez
les deux vis de serrage pour fixer le chariot.
Abaissez complètement la poignée et
verrouillez-la en position inférieure en
enfonçant le broche d'arrêt. Desserrez le
levier à l'arrière de l'outil.
Pour incliner la lame vers la droite, tournez de
deux ou trois tours en sens inverse des
aiguilles d'une montre le boulon de réglage de
l'angle de coupe en biseau 0° (boulon
inférieur) du côté droit du bras.
1
2
3
4
5
003943
Placez soigneusement le côté de la lame à
angle droit par rapport à la surface supérieure
du socle rotatif au moyen d'une règle
triangulaire, d'une équerre de menuisier, etc.,
en tournant dans le sens des aiguilles d'une
montre le boulon de réglage de l'angle de
coupe en biseau 0°. Serrez ensuite le levier
fermement.
1
2
3
001819
Assurez-vous que le pointeur du bras indique
0° sur l'échelle de coupe en biseau du support
du bras. S'il n'indique pas 0°, desserrez la vis
qui retient le pointeur et réglez-le de sorte qu'il
indique 0°.
1
2
3
011306
(2) Angle de coupe en biseau 45°
1
003945
N'ajustez l'angle de coupe en biseau 45°
qu'après avoir ajusté l'angle de coupe en
biseau 0°. Pour ajuster l'angle de coupe en
biseau 45°, desserrez le levier et inclinez
complètement la lame vers la gauche.
Assurez-vous que le pointeur du bras indique
45° sur l'échelle de coupe en biseau du
support du bras. Si le pointeur n'indique pas
45°, tournez le boulon de réglage de l'angle
de coupe en biseau 45° (boulon supérieur) du
côté droit du bras jusqu'à ce que le pointeur
indique 45°.
1. Boulon de
réglage de
l'angle de coupe
en biseau 45 ﾟ
de gauche
1. Échelle de
coupe en biseau
2. Index
3. Vis
1. Règle
triangulaire
2. Lame
3. Face supérieure
du socle rotatif
1. Levier
2. Support du bras
3. Boulon de
réglage de
l'angle de coupe
en biseau 0 ﾟ
4. Bras
5. Bouton de
libération
1. Vis
2. Échelle de
coupe d'onglet
3. Index
1. Règle
triangulaire
