002209

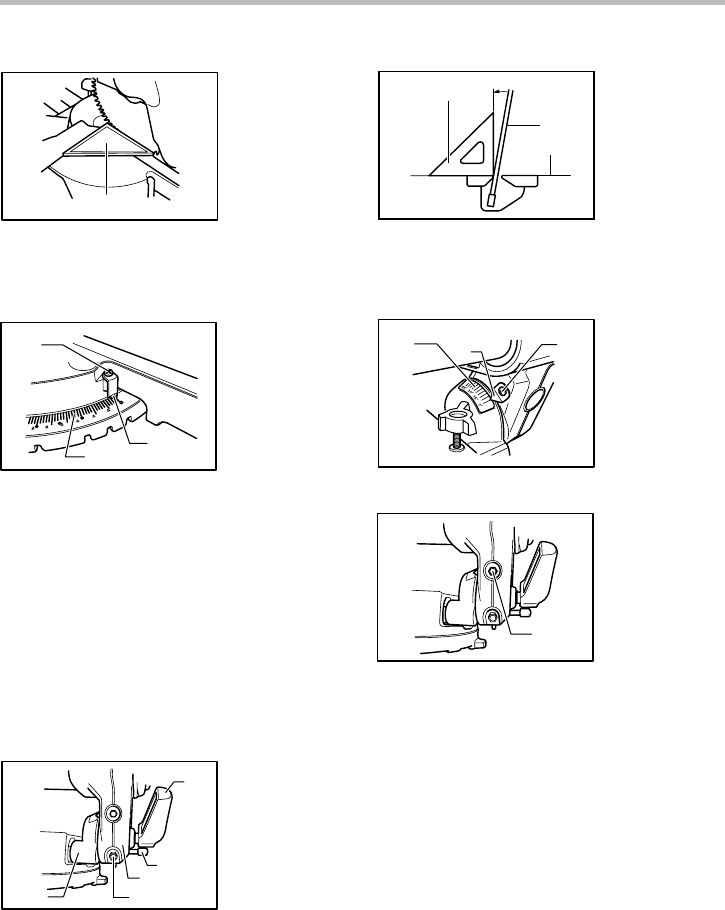

Asegúrese de que el marcador indique 0° en la
escala de inglete. De no ser así, afloje el tornillo
que asegura el marcador y ajústelo de manera que
marque 0°.
1
2
3
003942
2. Ángulo bisel
(1) Ángulo bisel de 0°
Empuje el carrete en dirección a las guías
laterales y asegúrelo ajustando dos tornillos
de retención. Baje completamente la
empuñadura y trábela en la posición inferior
empujando la clavija de retención. Suelte la
palanca que se encuentra en la parte trasera
de la herramienta.
Cambie el ángulo bisel de 0° ajustando el
perno (perno inferior) del lado derecha del
brazo en dos o tres revoluciones en sentido
contrario a las agujas del reloj para inclinar el
disco hacia la derecha.
1
2
3
4
5
003943
Cuadre cuidadosamente el lado del disco con
la parte superior de la base giratoria
utilizando regla triangular, escuadra, etc., y
cambiando el ángulo bisel de 0° mediante el
ajuste del perno en el sentido de las agujas
del reloj. Luego ajuste bien la palanca.
1
2
3
001819
Asegúrese de que el marcador del brazo
indique 0° en la escala para bisel. De no ser
así, afloje el tornillo que asegura el marcador
y ajústelo para que indique 0°.
1
2
3
011306
(2) Ángulo bisel de 45°
1
003945
Ajuste el ángulo bisel de 45° sólo después de
ajustar ángulo bisel de 0°. Para ajustar el
ángulo bisel de 45° izquierdo, suelte la
palanca e incline el disco completamente
hacia la izquierda. Asegúrese de que el
marcador del brazo indique 45° en la escala
para bisel del brazo. De no ser así, gire el
ángulo bisel de 45° ajustando el perno (perno
superior) del lago derecha del brazo hasta
que el marcador indique 45°.
1. Perno de ajuste
para bisel en
ángulo izquierdo
a 45 ﾟ
1. Escala de bisel
2. Puntero
3. Tornillo
1. Escuadra
2. Disco de sierra
3. Parte superior
de la mesa
giratoria
1. Palanca
2. Brazo de sostén
3. Perno de ajuste
para bisel en
ángulo 0 ﾟ
4. Brazo
5. Botón de
liberación
1. Tornillo
2. Escala de inglete
3. Puntero
1. Escuadra
