61
7. Revestimiento de madera
El uso de revestimientos de madera ayuda a
realizar el corte de la pieza libre de astillas. Acople
un revestimiento de madera a las guías laterales
utilizando los agujeros de dichas guías.

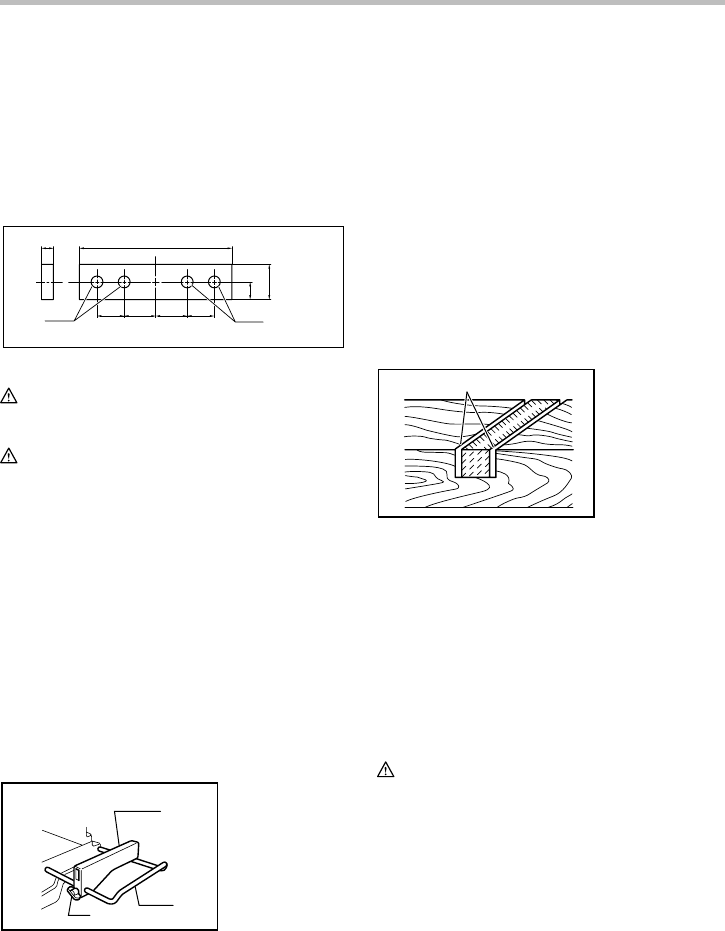

Observe la figura donde se muestran las
dimensiones para el revestimiento de madera
sugerido.
Más de 15mm (5/8") Más de 420mm (16-1/2")
1
1
50mm-60mm
(2"-2-3/8")
27mm (1-1/16")
85mm
(3-3/8")
70mm
(2-3/4")
85mm
(3-3/8")
70mm
(2-3/4")
002206
PRECAUCIÓN:
• Use una pieza recta de madera con un grueso
uniforme como el elemento de madera auxiliar.
ADVERTENCIA:
•
Use tornillos para fijar la madera auxiliar a la
guía de corte. Los tornillos deberán
colocarse de tal forma que las cabezas de
éstos queden por debajo de la superficie de la
madera auxiliar para que no interfieran con la
ubicación de la pieza de trabajo.
Una
desalineación de la pieza de trabajo puede causar
movimiento inesperado durante la operación de
corte, el cual puede causar pérdida del control y
graves lesiones personales.
AVISO:
• Una vez que el revestimiento de madera esté
colocado, no gire la base giratoria si la
empuñadura estuviera baja. Si lo hace, el disco y/o
el revestimiento podrían dañarse.
8. Cortes del mismo largo
1
2
3
001846
Cuando se cortan varias piezas del mismo largo,
entre 220 mm (8-5/8") y 385 mm (15-1/8"), el uso
del set plate o disco fijo (accesorio opcional)
permite operar la herramienta de manera más
eficiente. Instale el disco fijo en el soporte
(accesorio opcional) tal como se muestra en la
figura.
Alinee la línea de corte de la pieza de trabajo ya sea
con el lado derecho o izquierdo de la ranura en el
panel de corte, y mientras sostiene la pieza para que
no se mueva, posicione la placa de presión alineada
contra el extremo de la pieza. Luego asegúrela con
el tornillo. Cuando la placa de presión no se utilice,
afloje el tornillo y déjela a un lado.
NOTA:
• El uso del montaje de varilla de soporte (accesorio
opcional) permite realizar cortes repetitivos del
mismo largo de hasta 2 200 mm (2,2 m)
aproximadamente.
9. Corte de ranuras
1
001563
Para realizar un corte frisado se puede proceder de
la siguiente manera:
Ajuste el límite inferior del disco con el tornillo de
ajuste y el brazo de retención para restringir la
profundidad de corte de la hoja. Consulte la sección
"Brazo de retención" descrita anteriormente.
Tras ajustar la posición del límite inferior del disco,
haga un corte paralelo dentado a lo largo del ancho
de la pieza de trabajo usando un corte por
deslizamiento (empujando) como se muestra en la
figura. Luego quite el material de la pieza de trabajo
que haya quedado en las ranuras con un cincel.
ADVERTENCIA:
• No intente realizar este tipo de corte al usar un
tipo de disco más ancho o un disco para cortes
tipo ranura. Intentar realizar un corte dentado con
un disco más ancho o con un disco para cortes tipo
ranura podría ocasionar resultados inesperados en
el corte, así como retrocesos bruscos que resulten
en graves lesiones personales.
• Asegúrese de retornar el brazo de retención a
la posición original al realizar un tipo de corte
que no sea dentado. Intentar realizar un corte con
el brazo de retención en la posición incorrecta
podría ocasionar resultados inesperados en el
corte, así como retrocesos bruscos que resulten en
graves lesiones personales.
1. Corte ranuras
con el disco
1. Placa de fijación
2. Soporte
3. Tornillo
1. Orificio
