Pour éviter les blessures résultant d’une
mise en marche accidentelle, dé bran -
chez la fiche de la prise de courant avant d’effectuer quelque
réglage que ce soit.
1. Bouton de déblocage du verrouillage de l’interrupteur sur
arrêt – Il faut appuyer sur un de ces deux boutons avant de
pouvoir appuyer sur l’interrupteur.
2. Interrupteur – L’interrupteur utilisé avec le bouton de blocage à
l’arrêt « Lock-OFF » met la scie sous tension.
3. Poignée principale – Cette poignée comprend l’interrupteur.
Abaissez-la pour faire descendre la lame et la faire pénétrer
dans la pièce.
4. Protecteur inférieur de lame/rebord de protecteur inférieur – Le
protecteur inférieur de lame aide à protéger vos mains contre la
lame en rotation. Il se rétracte au fur et à mesure que la lame est
abaissée. Ce rebord peut être utilisé pour soulever le disposition
de protection inférieur au cas où celui-ci se coincerait sur un
ouvrage.
5. Lame – Utilisez seulement des lames de 10 po (254 mm) de
diamètre) avec un trou d’arbre de 5/8 po (16 mm) de diamètre.
6.Déflecteur de copeaux – Empêche les débris coupés de
l’ouvrage de pénétrer à l’intérieur du dispositif de protection
supérieur.
7.Dispositif de protection supérieur – Recouvre la partie
supérieure de la lame.
8. Guide coulissant – Supporte l’ouvrage. Le guide possède une
échelle graduée incor porée pour faciliter les coupes à répétition.
Le guide comporte également des trous qui servent à fixer un
guide auxiliaire, si désiré.
9.Guide fixe – Le guide fixe est assujetti à la base par des boulons
et il assure le soutien de l’ouvrage lorsque le guide coulissant est
retiré.
10. Inserts d’encoche – Les inserts d’encoche peuvent être
ajustés à différentes largeurs de lame afin de réduire au
minimum les risques d’arrachement de l’ouvrage.
11. Court-circuitage du cran d’arrêt d’onglet – Permet d’inhiber
le cran d’arrêt et d’ainsi effectuer des micro-réglages à tout
angle d’onglet.
12. Bouton de blocage d’onglet – Le bouton de blocage d’onglet
bloque la table de la scie à onglet à tout angle d’onglet désiré.
13. Levier de cran d’onglet – Ce levier efface le cran, permettant
ainsi de libérer la table.
14. Levier de verrouillage du biseau – Le levier de verrouillage
du biseau, qui est situé à l’avant, verrouille l’ensemble de tête
à l’angle de biseau désiré.
15. Échelle d’onglet/Pointeur d’onglet – Le pointeur tourne avec
la table et la lame. L’aiguille est dirigée vers l’échelle d’onglet
pour indiquer le paramètre d’angle avant qu’une coupe ne soit
effectuée.
16. Plaque de détente d’onglet – La position de la plaque peut
être ajustée pour fixer le degré d’exactitude de ses
emplacements de détente.
17. Crans d’onglet – Il y a dix (10) encoches pour crans d’onglet
permettant de se régler rapidement et précisément aux angles
d’onglet les plus courants.
18. Table – Repose dans la base, supporte l’ouvrage, tourne pour
coupes à onglet désirées et tourne la tête. La partie avant
prolongée de la table est appelée le bras d’onglet.
19. Base – Assure une surface de travail pour supporter l’ouvrage.
20. Coussinets de montage de l’outil – Les quatre coins de la
scie comportent des surfaces permettant de cramponner,
boulonner ou clouer la scie à une surface de travail plate.

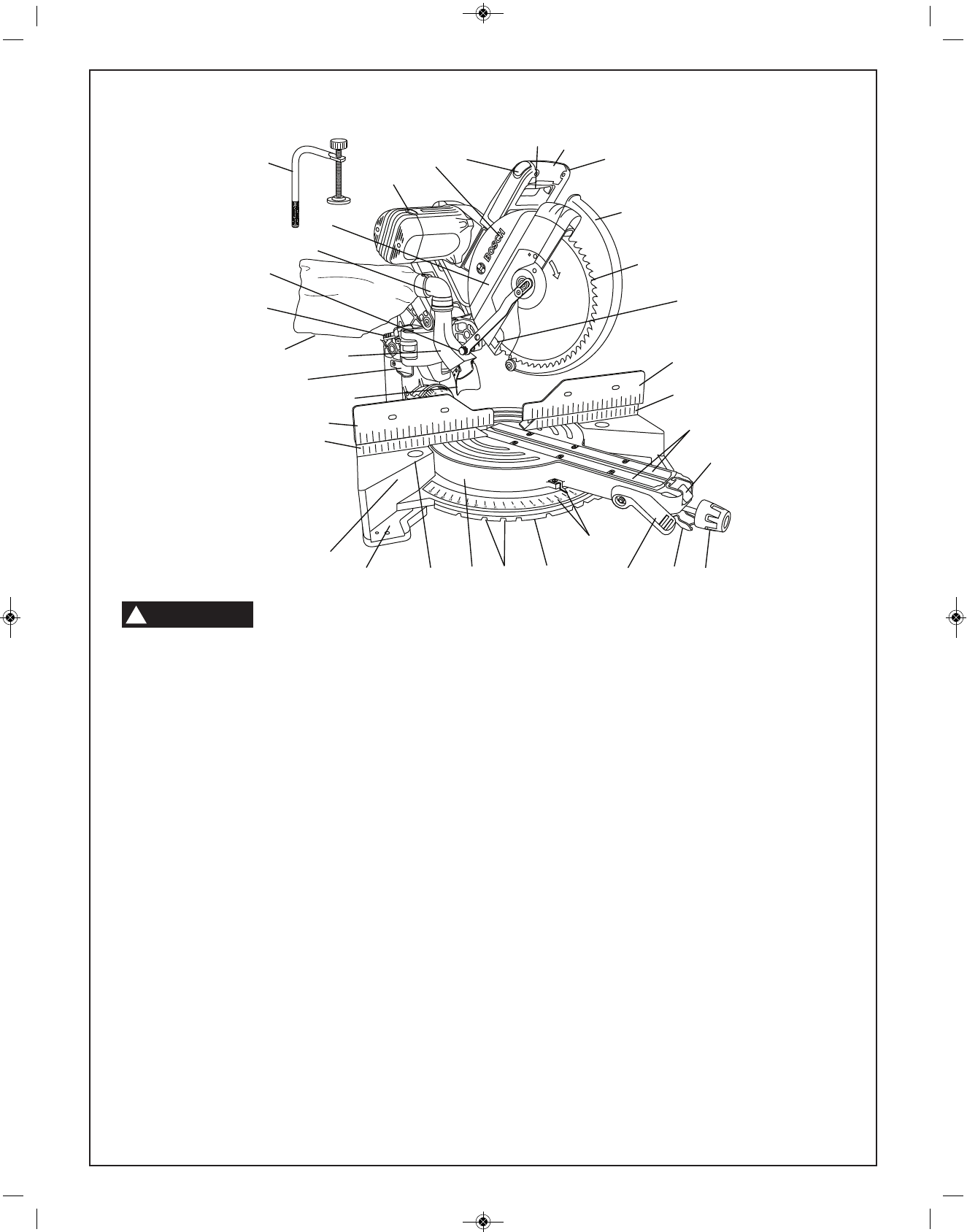

Familiarisez-vous avec votre scie à onglet
1
1
4
5
6
2
3
31
8
9
10
11
15
13
12
14
18
19
20
21
17
16
8
23
29
28
30
9
24
27
25
26
7
21
AVERTISSEMENT
!
