Transport et montage
Applications de montage
Attachement permanent sur un banc de travail
1. Chacun des quatre trous de montage doit être boulonné
solidement à l’aide de boulons de 5/16 po, de rondelles d’arrêt
et d’écrous hexagonaux (non fournis).
2. Repérez et marquez l’emplacement du montage de la scie.
3. Percez quatre (4) trous de 5/16 po de diamètre à travers
l’établi.
4. Placez la scie à onglet sur l’établi en alignant les trous de la
base sur ceux percés dans l’établi. Posez des boulons, des
rondelles d’arrêt et des écrous hexagonaux.
Autre façon d’attacher la scie
Les petits trous de montage à chaque coin peuvent être utilisés
pour des clous ou des vis pour cloison sèche longues.
La surface d’appui où la scie doit être montée doit être examinée
soigneusement après le montage pour s’assurer qu’il ne pourra y
avoir aucun mouvement durant l’usage. En cas de basculement ou
d’avance, fixez solidement l’établi ou le support avant d’utiliser la
scie à onglet composée.
Faites attention de ne pas enfoncer
excessivement le clou ou de ne pas
trop serrer le boulon. Ceci risquerait de fissurer le pied ou
d’endommager la base.

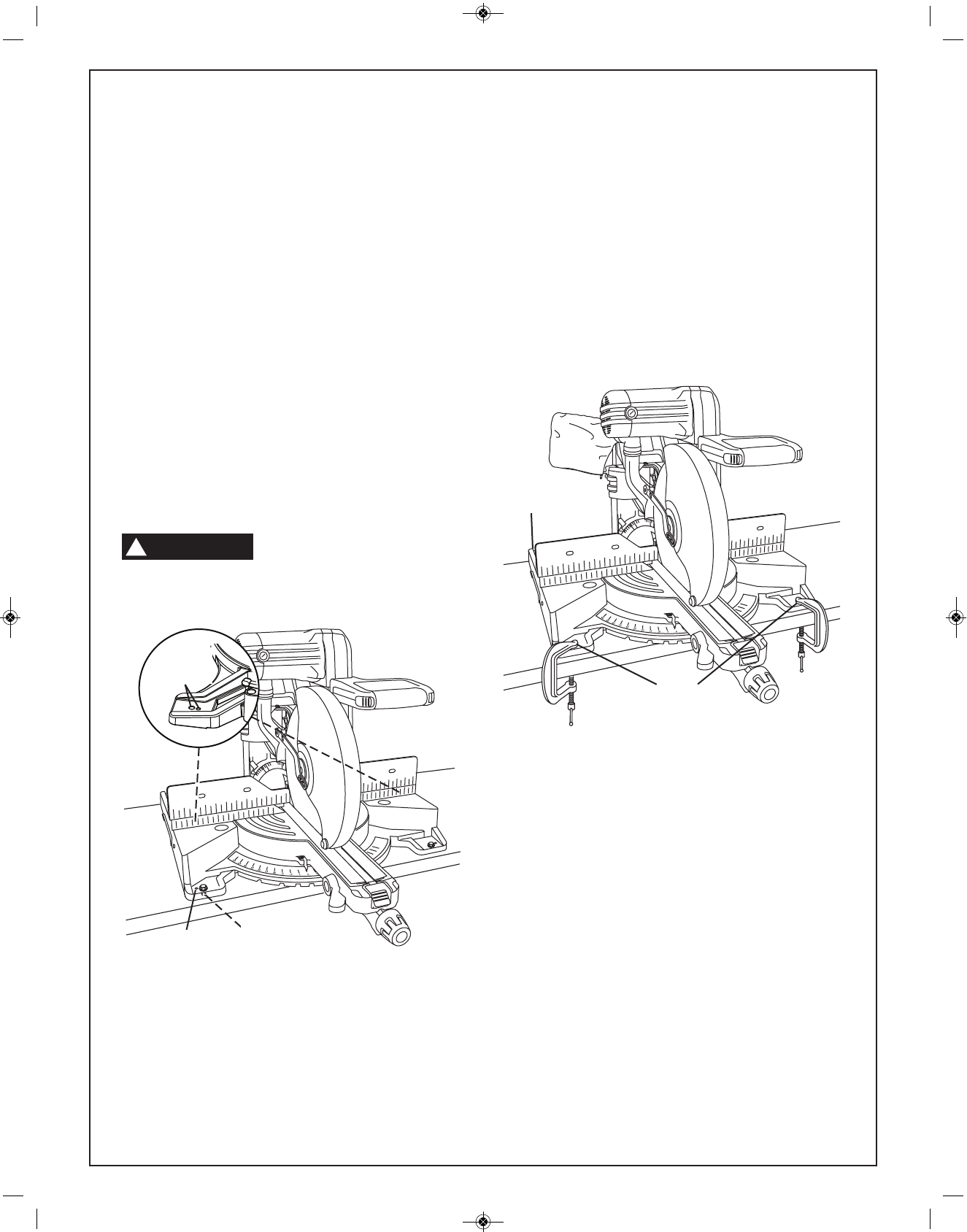

Figure 28. Montage sur un banc de travail
Montage temporaire au moyen
de brides de fixation
• Si besoin est, cramponnez la scie à onglet à un établi ou à une
table
• Placez au moins deux (2) serre-joints en C sur les surfaces de
cramponnage et fixez solidement (Figure 29). Il y a
des aires de fixation par des brides aux quatre coins de la
scie.
• Le montage avec des serre-joints empêchera d’utiliser les
angles d’onglet importants.
Figure 29. Montage temporaire au moyen de brides de fixation
Bolt Hole
Nail Hole
Rear
Mounting
Holes
Clamping
Area
Clamping Area
Trous de
montage à
l’arrière
Aire de fixation
Aire de
fixation
Trou du clou
Trou du boulon
MISE EN GARDE
!
