Assemblage
Pour ne pas risquer de vous blesser,
débranchez la fiche électrique de la
prise de courant avant d’effectuer toute opération d’assemblage,
de réglage ou de réparation.

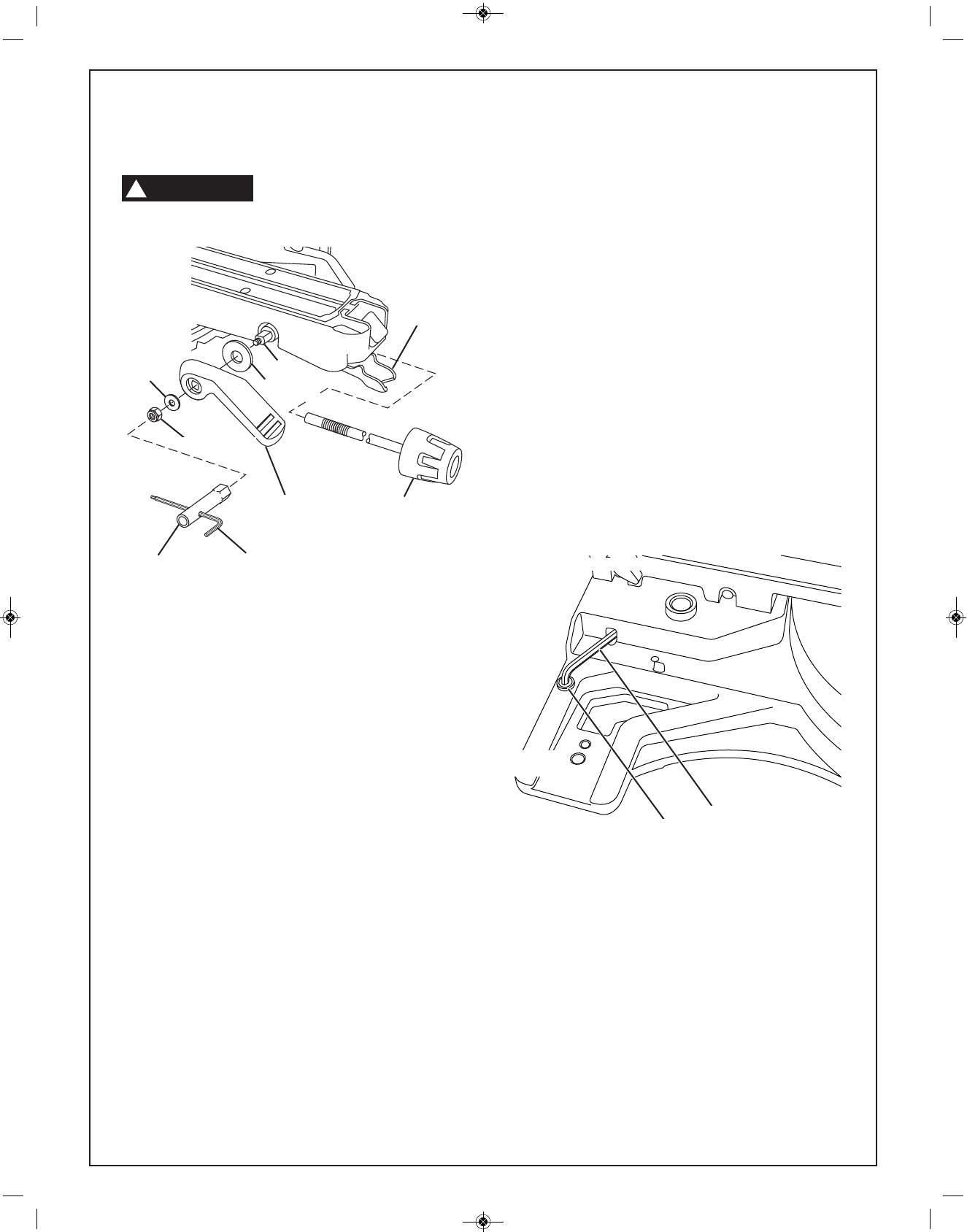

Figure 1
Fixation du levier de verrouillage du biseau – Cette scie à onglet
est conditionnée avec la tête de la scie verrouillée à un angle de
biseau de 0°. Le levier de verrouillage du biseau doit être attaché
avant que l’outil ne soit utilisé.
1. Faites glisser la rondelle plate de 10 mm autour de la tige (zone
avec méplats).
2. Faites glisser le levier de verrouillage du biseau par-dessus la
tige en alignant les méplats sur la tige avec les méplats du trou
de montage du levier. Le levier doit être en position horizontale,
avec la poignée vers l’avant (voir Figure 1).
3. Faites glisser la rondelle plate de 6 mm autour de la tige (zone
avec filets de vis) et contre la paroi encastrée du levier.
4. Serrez à la main le contre-écrou de 10 mm autour de la tige.
Utilisez l’outil pour douilles de 10 mm pour serrer le contre-
écrou. REMARQUE : la clé hexagonale de 6/4 mm est placée à
travers les trous dans l’outil pour douilles afin de faciliter le
serrage.
5. Soulevez le levier de verrouillage du biseau et poussez-le à
nouveau vers l’arrière pour vous assurer que le levier est
solidement en place.
Fixation du bouton de verrouillage d’onglet – Localisez le bouton
de verrouillage d’onglet parmi les pièces détachées.
1. Regardez au-dessous du bras avant de la plaque tournante, au-
dessus du levier de verrouillage, et localisez le trou de 10 mm
(voir Figure 1).
2. Insérez la tige longue du bouton de verrouillage d’onglet à
travers ce trou jusqu’à ce qu’elle ne puisse plus avancer.
3. Tournez le bouton dans le sens des aiguilles d’une montre
(environ 10 tours complets) jusqu’à ce qu’il soit serré au
maximum, ou « verrouillé ».
4. Desserrez le bouton d’un demi-tour pour le déverrouiller. La
plaque tournante peut maintenant tourner sur la base.
Utilisation du bouton de verrouillage d’onglet –
1. Desserrez le bouton de verrouillage d’onglet.
2. Tout en tenant le bouton dans la paume de votre main, étendez
votre index ou votre majeur et tirez sur le levier de détente. Tout
en saisissant le bouton, faites tourner la plaque tournante vers la
gauche ou vers la droite jusqu’à l’angle d’onglet requis, puis
relâchez le levier.
3. Serrez le bouton une fois que vous aurez atteint l’angle correct.
REMARQUE : il est recommandé de serrer le bouton de verrouillage
d’onglet avant toute coupe. Il est nécessaire de serrer le bouton
avant de couper à n’importe quel angle entre les engagements de
détente ou quand le système de neutralisation de la détente
d’onglet est activé.
Rangement de la clé hexagonale de 6/4 mm – Il existe une aire
de rangement sur la scie pour ranger la clé hexagonale de 6/4 mm.
Insérez le pied court de la clé hexagonale à travers l’œillet en
caoutchouc comme illustré. Placez le pied long dans le support de
l’outil et appuyez pour l’enfoncer dans la pince de retenue (voir
Figure 2).
REMARQUE : la clé hexagonale de 6/4 mm est nécessaire pour
changer la lame et effectuer les réglages de l’outil. Si vous avez
perdu cette clé, vous pouvez utiliser deux clés différentes à sa place
: une clé hexagonale de 4 mm et une clé hexagonale de 6 mm.
Figure 2. Rangement de la clé hexagonale
Miter
Lock Knob
Bevel Lock
Lever
Miter
Detent Lever
Hex Key
10mm Socket Tool
Lock Nut
Shaft
10 mm
Washer
6 mm
Washer
Grommet
6/4mm
Hex Key
Fixation des pièces détachées
Levier de détente
d’onglet
Levier de verrouillage
du biseau
Bouton de
verrouillage d’onglet
Support de l’outil
Clé hexagonale de
6/4 mm
Œillet
Clé hexagonale
Outil pour douilles de 10 mm
Tige
Contre-écrou
AVERTISSEMENT
!
Rondelle de
10 mm
Rondelle
de 6 mm
Pince de
retenue
