Operaciones de la sierra
Cortes en bisel
Topes y retenes de ángulo de bisel
• La sierra tiene topes de ángulo de bisel que detienen con
precisión en los ángulos críticos: 45° a la izquierda, 0°, y 45°.
Viene ajustada de fábrica y no debería necesitar ser ajustada. Sin
embargo, después de un uso extenso o si la herramienta ha
recibido un golpe duro, es posible que requiera un ajuste.
• La sierra tiene un pasador de retén del ángulo de bisel que sólo
se puede acoplar a 33.9° a la izquierda o a la derecha. Éste es el
ángulo de bisel requerido cuando se corta moldura de corona
con un “ángulo de resorte” de 38° plana sobre la mesa. NOTA:
Si el pasador de retén de bisel se acopla automáticamente a
33.9° e impide la inclinación de la sierra a otro ángulo,
simplemente jálelo hasta la parte delantera y rote su pasador
transversal 1/4 de vuelta para que descanse en la posición
desacoplada. Si el pasador se está atorando en el interior, incline
y oscile el cabezal de la sierra de un lado a otro mientras lo jala
(vea la figura 52).

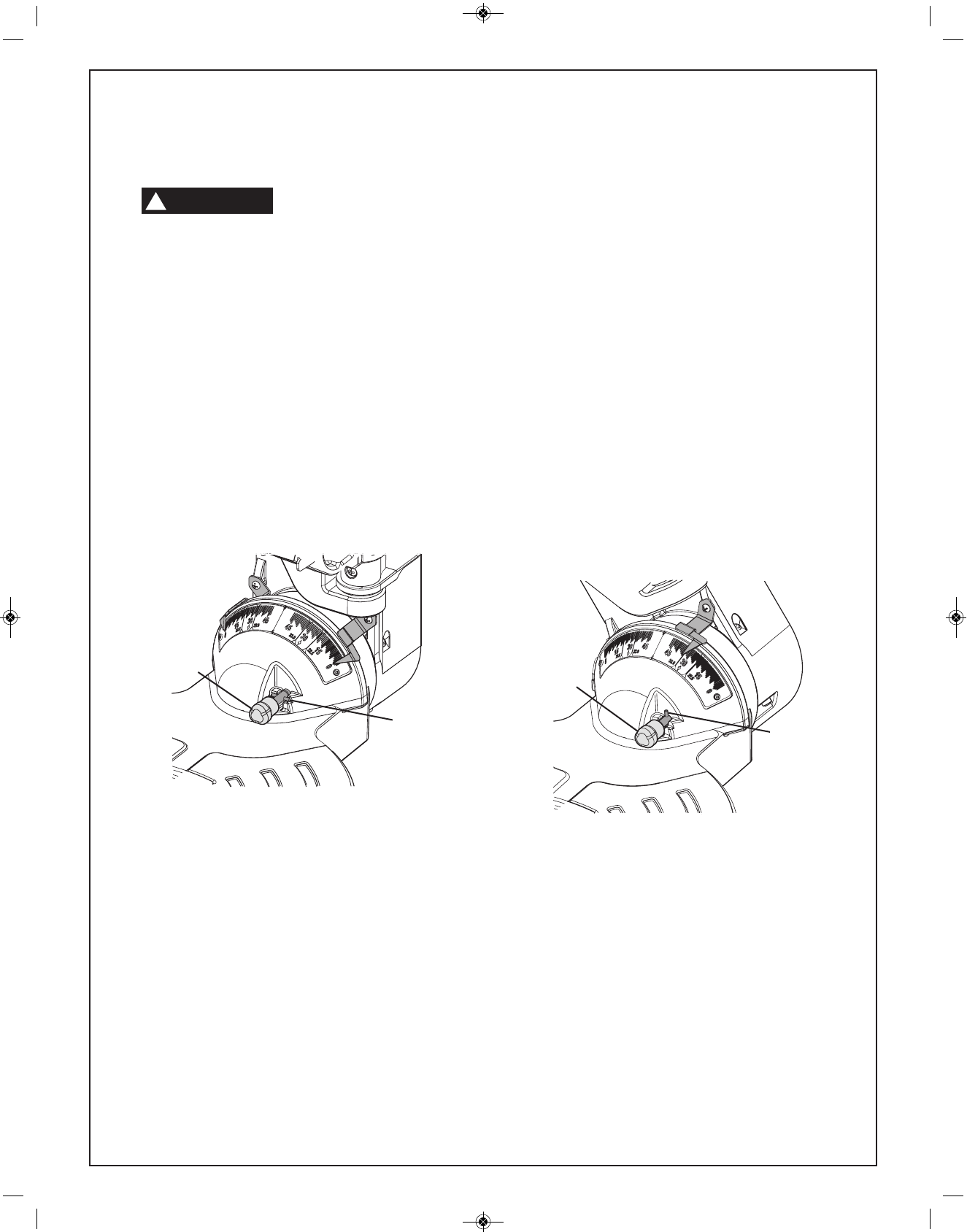

Figura 52. Pasador transversal desacoplado
para el intervalo completo de cortes en bisel
Ajuste de la sierra para hacer un corte en bisel
1. Levante la palanca de fijación de bisel para desbloquear (vea el
artículo 14, página 62).
2. Escoja el intervalo de bisel deseado utilizando el pomo selector
del intervalo de bisel. NOTA: Si está en la posición de 0° y
moviéndose al “Intervalo de 0-45°”, es posible que sea
necesario mover el ensamblaje del cabezal ligeramente hacia la
izquierda antes de que se pueda girar el pomo selector.
3. Agarre el mango principal e incline el ensamblaje del cabezal de
la sierra hasta el ángulo deseado mientras observa uno de los
indicadores de ángulo de bisel. Observe el indicador derecho
cuando incline el ensamblaje hacia la izquierda o el indicador
izquierdo cuando incline el ensamblaje hacia la derecha.
4. Continúe sujetando la sierra y empuje hacia abajo sobre la
palanca de fijación de bisel (con la mano izquierda) para fijarla.
Suelte la herramienta.
5. Siga los procedimientos de corte de troceado o corte deslizante
indicados en este manual.
Figura 53. Pasador transversal acoplado
para cortar en bisel a 33.9°
Cross Pin
Bevel Angle
Detent Pin
Cross Pin
Bevel Angle
Detent Pin
Pasador
de retén del
ángulo de bisel
Pasador
transversal
Pasador
de retén del
ángulo de bisel
Pasador
transversal
Para realizar cortes en bisel, ajuste el tope-guía deslizante de manera que no esté en la trayectoria de la
hoja y no interfiera con el sistema del protector.
ADVERTENCIA
!
