Operaciones de la sierra
Utilización del sistema de retén de inglete
1. Afloje el pomo de fijación de inglete aproximadamente 1/2
vuelta.
2. Agarre el pomo de fijación y luego baje el dedo índice para jalar
hacia arriba la palanca de retén de inglete. Jale la palanca hasta
que esté fuera de la placa de retén.
3. Mientras agarra el pomo de fijación y la palanca, rote la mesa de
la sierra. Detenga la rotación de la mesa en el ángulo deseado,
tal y como lo indique el indicador de la escala de ingletes.
4. Suelte la palanca en un retén de la placa de retén o en un ángulo
entre retenes. Si está cerca de un retén, use el dispositivo de
sobrecontrol del retén.
5. Apriete el pomo de fijación de inglete antes de cortar.

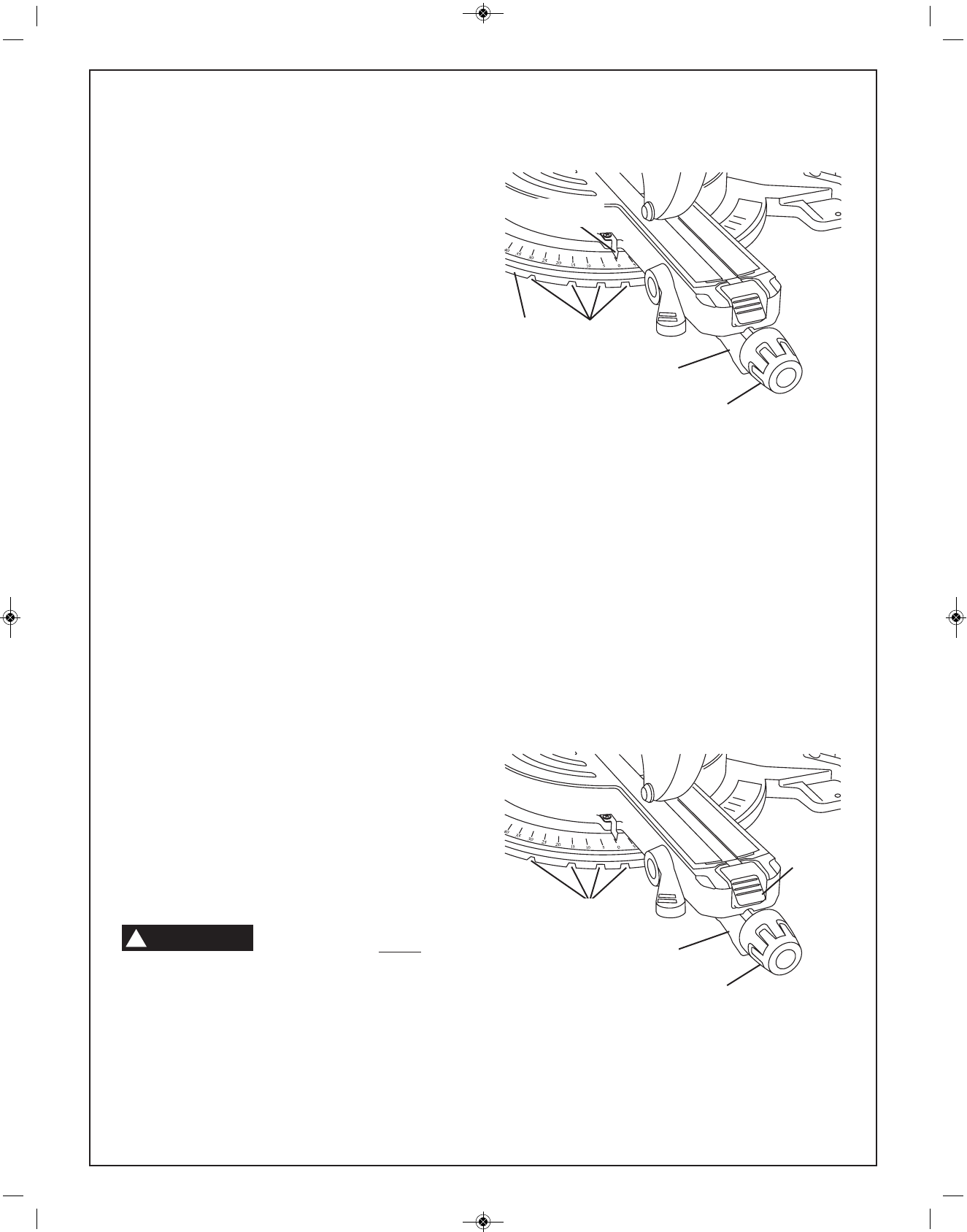

Figura 40
Miter Detent Lever
Miter Lock Knob
Detents
Miter Scale
Pointer
Detent
Plate
Sobrecontrol del retén de inglete
El sistema de sobrecontrol del retén de inglete anula la acción de
retén automática. Cuando el ángulo de inglete deseado está cerca
de una ranura de retén estándar, este dispositivo impedirá que la
cuña de la palanca de retén se acople (por ej., el usuario quiere que
esté a 44-1/2°, pero la cuña del retén quiere entrar en el retén de
45°). Cuando se utiliza el sobrecontrol del retén, el sistema de retén
queda desactivado y la mesa se moverá suavemente hasta
cualquier posición que se encuentre dentro de su alcance.
Acoplamiento del sobrecontrol
del retén de inglete
1. Jale hacia arriba la palanca de retén de inglete y manténgala
jalada. La palanca está ubicada debajo del brazo delantero de la
mesa giratoria (vea la figura 41).
2. Presione hacia abajo sobre la mitad superior del botón de
sobrecontrol del retén y luego reduzca la presión sobre la
palanca de retén. El botón de sobrecontrol permanecerá en la
posición hacia ABAJO (vea la figura 41).
3. La mesa giratoria estará libre para rotar.
Con la mesa libre para girar, el pomo
de fijación de inglete se debe
apretar
antes de intentar cualquier corte.
Desacoplamiento del sobrecontrol
del retén de inglete
1. Jale hacia arriba la palanca de retén de inglete y el sistema de
sobrecontrol del retén se desacoplará automáticamente. El
botón de sobrecontrol regresará a la posición hacia ARRIBA.
2. Afloje el pomo de fijación de inglete para permitir que la mesa
rote hasta una posición nueva. La palanca de retén estará ahora
libre para acoplar las ranuras de retén preajustadas.
Figura 41. Sobrecontrol del retén
Miter Detent Lever
Detent
Override
Button
Miter Lock Knob
Detents
Pomo de fijación de inglete
Botón de
sobrecontrol
del retén
Retenes
Palanca de retén de inglete
Pomo de fijación de inglete
Palanca de retén de inglete
Retenes
Placa
de retén
Indicador de la
escala de ingletes
