Ensamblaje
Remoción e instalación de las hojas
Para evitar posibles lesiones,
desconecte el enchufe de la fuente de
alimentación antes de realizar cualquier ensamblaje, ajuste o
reparación.
Ensamblaje del protector móvil
1. Ubique la sierra en la posición hacia ARRIBA y a un bisel de 0°.
Si está en la posición hacia ABAJO, presione ligeramente hacia
abajo sobre el ensamblaje del cabezal de la sierra y jale hacia
fuera el pasador de fijación del ensamblaje del cabezal (artículo
43, página 63); luego, deje que el cabezal de la sierra suba (vea
la figura 3).
2. Desenrosque a mano el pomo del eslabón (artículo 28, página
63) del poste de pivote y deje que el ensamblaje del eslabón
cuelgue. El pomo del eslabón permanecerá en el eslabón.
3. Afloje el tornillo de la placa de cubierta delantera dos vueltas
utilizando la llave hexagonal de 6/4 mm. No retire el tornillo. Se
puede utilizar una llave hexagonal de 4 mm como alternativa.
4. Afloje el tornillo de la placa trasera seis vueltas completas
utilizando la llave hexagonal de 6/4 mm. No retire el tornillo.
5. Deslice la placa de cubierta hacia abajo y hacia fuera del tornillo
trasero. Rote la placa de cubierta y el protector inferior en
sentido contrario al de las agujas del reloj alrededor del tornillo
delantero. Mientras sujeta el protector inferior hacia arriba
contra el protector superior, mueva el eslabón para que su
agujero redondo pueda ir sobre el tornillo trasero. Suéltelo y el
ensamblaje del protector inferior quedará sujeto fuera del paso
(vea la figura 4).

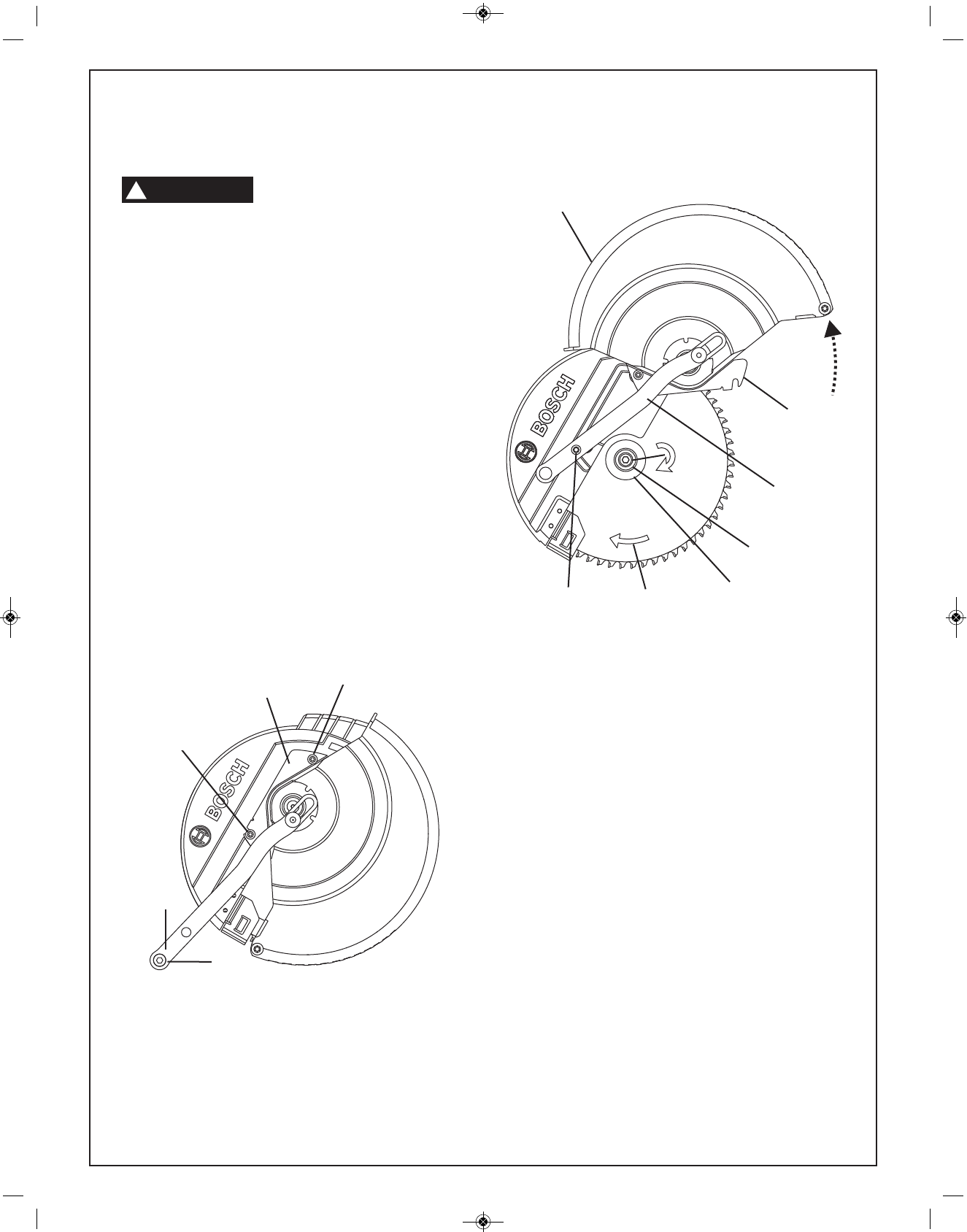

Figura 3
Figura 4
Remoción de la hoja
1. Presione y mantenga presionado el cierre del eje porta -
herramienta (el botón rojo ubicado en el lado opuesto del
protector superior, artículo 42, página 63). Rote la hoja
lentamente mientras presiona el cierre del eje porta herramienta
hasta que se asiente completamente en su posición fija.
2. Utilizando la llave hexagonal de 6/4 mm, afloje el perno de la
hoja girándolo firmemente en el sentido de las agujas del
reloj. NOTA: Este perno tiene roscas a izquierdas.
3. Retire el perno de la hoja y la arandela exterior. Agarre cuidado -
samente la hoja. Deslice la hoja alejándola de la arandela
interior y separándola del eje portaherramienta y luego hacia
abajo y alejándola de la sierra. Deje la arandela interior en el eje
portaherramienta (vea la figura 5).
Knob
Rear Cover
Plate Screw
Cover
Plate
Front Cover
Plate Screw
Guard
Link
Guard Link
Cover Plate
Blade Bolt
Blade
Rotation Arrow
Outer Washer
Lower Guard
Rear Cover
Plate Screw
ADVERTENCIA
!
Protector inferior
Placa de cubierta
Perno de la hoja
Flecha de rotación
de la hoja
Tornillo trasero
de la placa de
cubierta
Tornillo trasero
de la placa de
cubierta
Tornillo delantero de
la placa de cubierta
Placa de
cubierta
Pomo
Eslabón del
protector
Eslabón del
protector
Arandela exterior
