Sistema de retén de inglete – Procedimiento de ajuste
Calibración del sistema de retén de inglete
1. Acople el retén de inglete en la posición de 0°. Afloje el pomo
de fijación de inglete 1/2 vuelta.
2. Busque cuatro agujeros redondos en la placa de la escala de
ingletes. En cada agujero hay un tornillo. Utilice el extremo
pequeño de la llave hexagonal de 6/4 mm o una llave hexagonal
de 4 mm para aflojar los cuatro tornillos de 1 a 2 vueltas. Esto
aflojará la placa de retén de inglete (vea la figura 18).

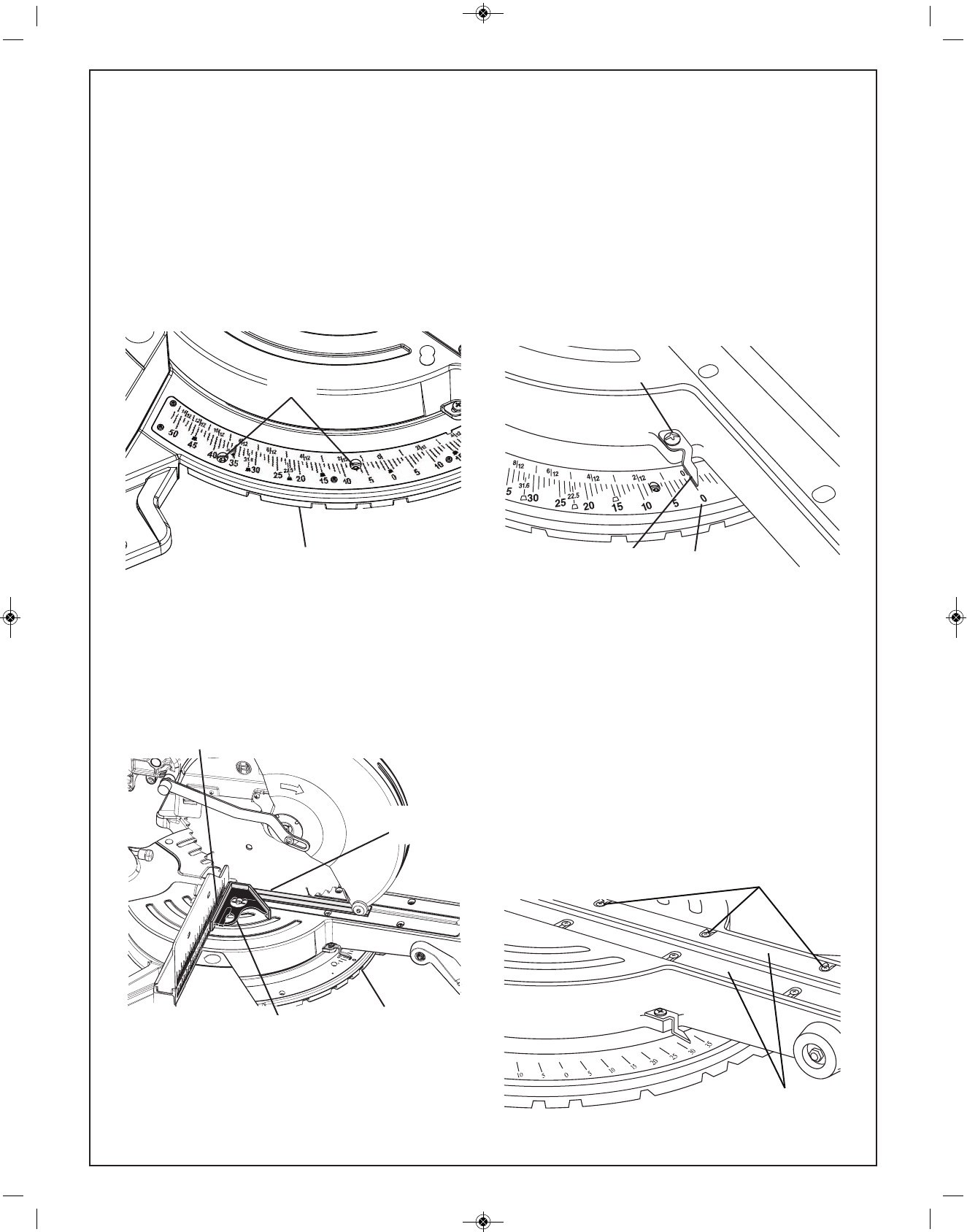

Figura 18
3. Fije la sierra hacia abajo utilizando el pasador de fijación del
ensamblaje del cabezal (artículo 43, página 63).
4. Sujete un lado de una escuadra de combinación de 90° contra
el tope-guía y rote la mesa (y la placa de retén) hasta que el lado
de la hoja de sierra esté en contacto completo con el otro lado
de la escuadra.
Figura 19
5. Apriete los cuatro tornillos. Afloje y reajuste el indicador de la
escala de ingletes en la posición “0”.
Ajuste del indicador de la escala de ingletes
1. Rote la mesa hasta la posición de 0° y bloquéela en su sitio.
2. Suba el ensamblaje del cabezal hasta la posición completa -
mente hacia ARRIBA.
3. Afloje el tornillo de ajuste del indicador que sujeta en posición
correcta el indicador de la escala de ingletes (vea la figura 20).
4. Posicione el indicador para alinearlo con la línea de 0°. Apriete
el tornillo.
Figura 20. Ajuste de la escala de ingletes
Ajuste del inserto de sección de corte
Los insertos de sección de corte se deben ajustar cerca de la hoja, pero
sin tocarla, para evitar desgarrar la parte inferior de la pieza de trabajo.
1. Sujete hacia abajo el ensamblaje del cabezal de la sierra y
empuje hacia dentro el pasador de fijación del ensamblaje del
cabezal (artículo 43, página 63) para mantener la sierra en la
posición hacia ABAJO.
2. Afloje los seis tornillos de sección de corte utilizando el extremo
pequeño de la llave hexagonal de 6/4 mm o la llave hexagonal
de 4 mm.
3. Ajuste los insertos de sección de corte tan cerca de (los dientes
de) la hoja como sea posible sin tocar la hoja.
4. Apriete los tornillos de sección de corte.
NOTA: En el caso de ángulos de bisel extremos, es posible que la
hoja de sierra corte ligeramente en el inserto de sección de corte.
Figura 21. Insertos de sección de corte
