26. Sac à poussière – Capture les copeaux et la poussières.
Ce sac est muni d’une fermeture à glissière au fond. Le sac
peut être détaché du coude ou de la chute pour être vidé.
27. Bielle d’actionnement du protecteur inférieur – Permet
un mouvement en douceur du protecteur inférieur.
28. Bride de fixation de matériaux – Utilisée pour maintenir
l’ouvrage sur la table et la base; elle doit être insérée dans les
orifices prévus pour la bride de fixation (article 29).
29. Orifices prévus pour la la bride de fixation – Insérez la
bride de fixation des matériaux dans les orifices prévus pour
la bride de fixation.
30. Capuchons des balais – Maintiennent les balais du moteur
dans la position appropriée et fournissent un accès facile pour
permettre d’inspecter et de remplacer les balais.
31. Levier de verrouillage de biseau – Verrouille et
déverrouille l’ensemble de tête à l’angle de biseau désiré.
32. Échelle et pointeurs de biseau – Permettent à l’utilisateur
de lire facilement les angles de biseau. Le pointeur indique
l’angle actuel.
33. Butées de biseau vers la gauche – Ajustent les butées de
biseau à des angles de 47°, 45° et 33,9° (réglage pour les
moulures en couronne).
34. Butée de biseau vers la droite à -2° – Glisse vers l’avant
ou vers l’arrière pour une butée de biseau vers la droite de 0°
ou -2°.
35. Verrouillage de l’arbre – Appuyez sur le bouton de
verrouillage de l’arbre pour empêcher la lame de tourner
lorsque vous desserrez ou serrez le boulon de l’arbre pendant
une opération de retrait ou d’installation de la lame.
36. Goupille de verrouillage de l’ensemble de tête – Sert à
verrouiller l’ensemble de tête dans sa position abaissée en vue
du transport.
23
35
34
31
32
3
5
4
30

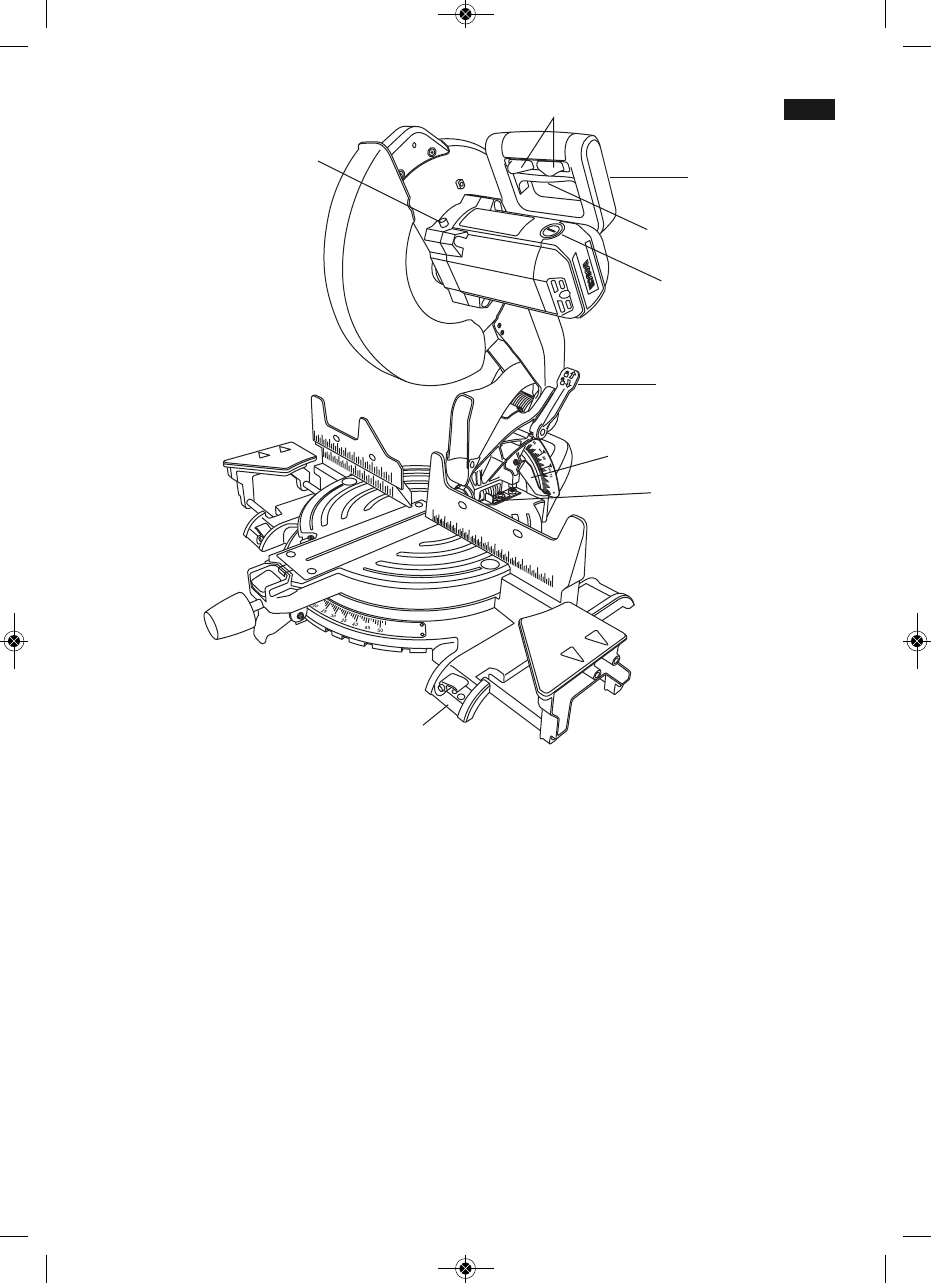

FIG. 2
-45-
