Ensamblaje del codo para polvo y la bolsa para polvo
El sistema de recolección de polvo utilizado en esta
herramienta es único, porque no se sujeta al protector superior.
Esta colocación brinda una recolección de polvo extraordinaria
para la mayoría de cortes.
Codo
La CM12 ofrece dos configuraciones de conducto para polvo,
una con el codo para polvo y otra sin dicho codo.
Utilice el codo para polvo cuando trabaje en lugares estrechos
o hacia arriba contra una pared, donde el espacio esté limitado
detrás de la sierra. Para lograr una recolección de polvo
óptima, ponga a un lado el codo para polvo y conecte la bolsa
para polvo directamente al conducto para polvo.
Para instalar el codo para polvo, deslice dicho codo sobre el
conducto para polvo con el fin de lograr un ajuste a presión
(Fig. 7).
Dirija el codo en cualquier sentido preferido basándose en la
configuración y la ubicación de su herramienta.
Instalación de la bolsa para polvo
Para instalar la bolsa para polvo, deslice dicha bolsa sobre el
conducto para polvo o el codo con el fin de lograr un ajuste a
presión (vea la Figura 7).
Limpieza de la bolsa para polvo
Después de que la bolsa para polvo esté de 2/3 a 3/4 llena,
retírela de la sierra. Lleve la bolsa a un recipiente apropiado y
jale la cremallera ubicada en la parte de abajo de la bolsa para
abrirla. Agarre la bolsa por el extremo del acoplador y sacúdala
vigorosamente hasta que todo el polvo y todos los residuos
caigan de ella. Cierre la cremallera y reinstale la bolsa en la
sierra.
Tenga mucho cuidado cuando dese -
che el polvo. No tire el serrín a un
fuego abierto. Al cabo del tiempo se puede pro ducir una
combustión espon tánea como consecuencia de la mezcla de
aceite o agua con las partículas de polvo.
Al aserrar madera tratada química -
mente a presión, pintura que pueda
estar basa da en plomo o cualquier otro material que pueda
contener carcinó genos, tome precauciones especiales.
Todo el personal que entre en el área de trabajo debe usar
un aparato de respiración adecuado. El área de trabajo debe
cerrarse con cubiertas colgantes de plástico y debe
mantenerse fuera a las personas no protegidas hasta que
el área de trabajo esté bien limpia.
Ensamblaje del codo para polvo y la bolsa para polvo
ADVERTENCIA
!
-84-
ADVERTENCIA
!

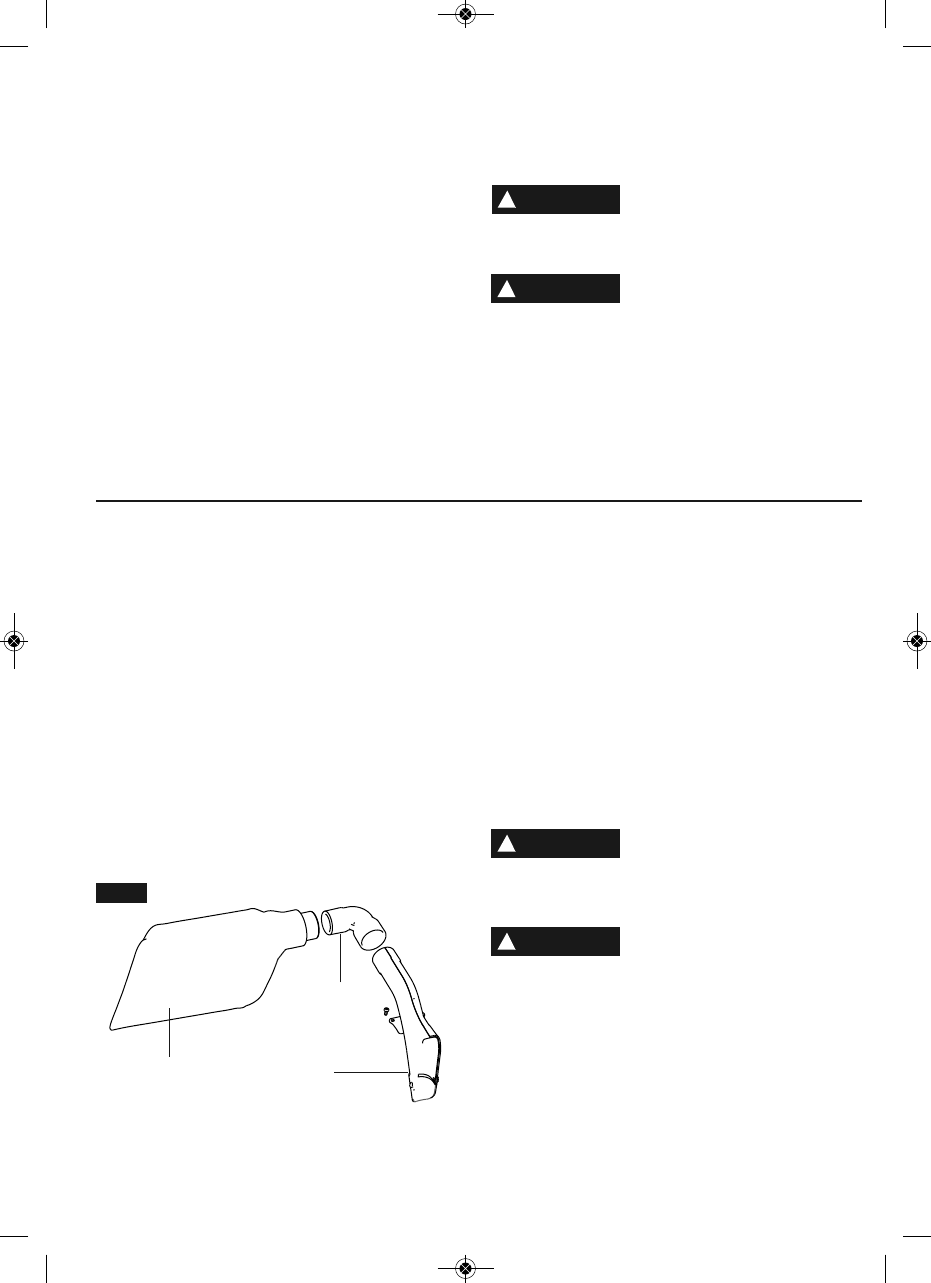

FIG. 7
Conducto
para polvo
Bolsa para polvo
Codo
y apriete con los dedos el perno de la hoja (en sentido
contrario al de las agujas del reloj). Compruebe que la hoja
haya permanecido en el anillo de soporte de la arandela
interior.
4. Rote lentamente la hoja mientras presiona el cierre del eje
portaherramienta hasta que se asiente completamente en
su posición fija.
5. Utilizando la llave hexagonal de 6/4 mm, apriete firmemente
el perno de la hoja en sentido contrario al de las agujas del
reloj. NOTA: Este perno tiene roscas a izquierdas. No lo
apriete excesivamente. Se puede utilizar una llave hexagonal
de 6 mm como alternativa.
6. Rote lentamente el protector superior hacia abajo y la placa
de cubierta también rotará hasta que se asiente sobre la
parte superior del tornillo de la placa de cubierta frontal.
7. Una vez que esté en su sitio, rote el protector superior de
vuelta hacia arriba y dejará al descubierto del tornillo de la
placa de cubierta frontal (vea la Figura 3). Apriete el tornillo
y suelte el protector inferior.
8. Asegúrese de que el cierre del eje portaherramienta esté
liberado para que la hoja gire libremente.
9. Coloque la llave hexagonal de 6/4 mm de vuelta en el área
de almacenamiento.
No utilice nunca la sierra si no tiene
la placa de cubierta colocada de
manera segura en su sitio. El protector inferior no funcionará
correctamente.
Después de instalar una hoja nueva,
asegúrese de que la hoja no interfiera
con el inserto de la mesa en las posiciones de bisel a 0° y
45°. Baje la hoja al interior de la ranura para la hoja y
compruebe si hay contacto con la base o la estructura de la
mesa giratoria. Si la hoja contacta la base o la mesa,
obtenga servicio autorizado.
ADVERTENCIA
!
ADVERTENCIA
!
