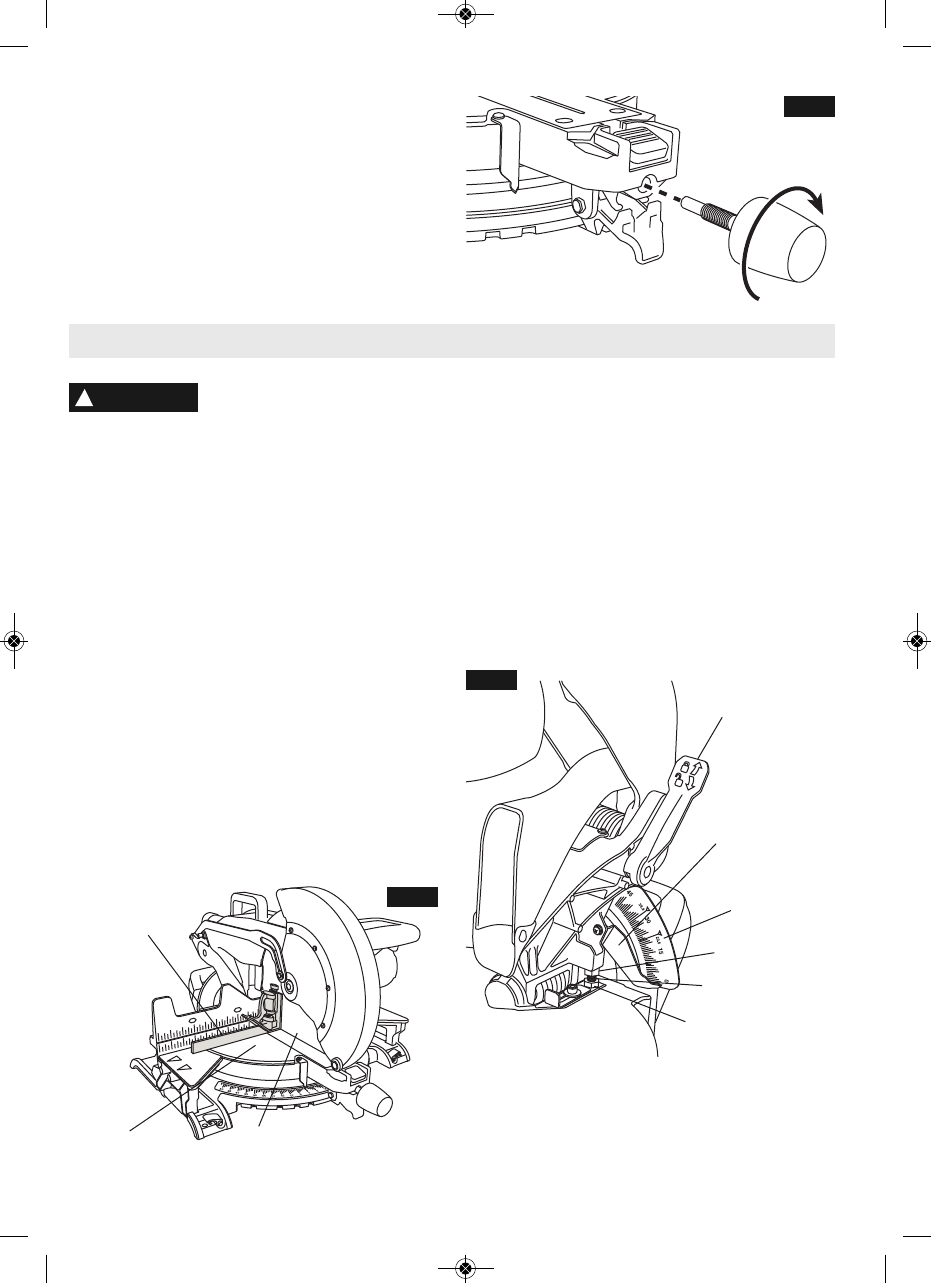

Instalación del pomo de fijación de inglete
Ubique el pomo de fijación de inglete entre las piezas sueltas
y atornille el eje con rosca del pomo en el agujero
correspondiente (vea la figura 8).
-85-
FIG. 8
Ajustes
Desconecte el enchufe de la fuente de
energía antes de realizar cualquier
ensamblaje, ajuste o reparación, para evitar posibles
lesiones.
NOTA: La sierra para cortar ingletes se ajustó completamente
en la fábrica. Sin embargo, durante el envío es posible que
haya ocurrido una ligera desalineación. Compruebe los
siguientes ajustes y gradúelos si es necesario antes de utilizar
esta sierra para cortar ingletes.
Comprobación del ajuste de bisel de 0°
1. Baje el ensamblaje del cabezal y acople el pasador de
fijación del ensamblaje del cabezal.
2. Rote la mesa hasta la posición de inglete de 0° y fíjela.
3. Jale hacia delante la palanca de fijación de bisel para
desbloquear el bisel.
4. Incline el ensamblaje de la sierra hacia la izquierda y luego
rote el ensamblaje de la sierra hacia la derecha hasta que
note que el tope está en posición vertical. Aquí es donde
la sierra está ajustada actualmente para un corte en bisel
de 0°.
5. Utilice una escuadra de combinación para comprobar la
perpendicularidad de la hoja respecto a la mesa. Coloque
la escuadra sobre la mesa y presiónela contra la hoja. Si la
hoja no hace contacto con toda la longitud de la escuadra,
siga el procedimiento de calibración (vea la Figura 9).
Calibración de la hoja a un bisel de 0°
(90° respecto a la mesa)
Nota: Utilice una llave de tuerca de 1/2 pulgada (13 mm) para
realizar el ajuste. Nota: La calibración del ajuste de bisel calibra
automáticamente el tope a la izquierda de 33.9° y el tope a la
derecha de -2°.
1. Baje el ensamblaje del cabezal y acople el pasador de
fijación del ensamblaje del cabezal.
2. Jale hacia delante el cierre de bisel para desbloquear el
ensamblaje del cabezal.
3. Localice el perno del tope de bisel ubicado debajo del
mango de fijación de bisel en el lado derecho del poste de
bisel. Este perno cuenta con una tuerca de fijación (vea la
Figura 10).
4. Afloje el perno del tope de bisel un cuarto de vuelta y luego
afloje la tuerca de fijación. Cuando se haya completado esto,
usted podrá ajustar con la mano el perno del tope de bisel.
ADVERTENCIA
!
Escuadra de
combinación
Mesa
Hoja
FIG. 9
Mango de fijación
de bisel
Indicador de la
escala de bisel
Escala de bisel
Tuerca de fijación
Perno del tope
de bisel
Tope de bisel de
-2° a la derecha
FIG. 10
