Bosch Power Tools CM12 Saw User Manual



A. Rote el perno del tope de bisel en el sentido de las
agujas del reloj para ajustar el cabezal hacia la
izquierda.
B. Rote el perno del tope de bisel en sentido contrario al
de las agujas del reloj para ajustar el cabezal hacia la
derecha.
5. Siga el procedimiento descrito en “Comprobación del
ajuste de bisel de 0°” para comprobar las modificaciones
que ha realizado. Si se requiere ajuste adicional, repita
los pasos que anteceden.
6. Una vez que el ajuste sea satisfactorio, fije el cierre de
bisel a 0° para impedir el movimiento.
7. Apriete con los dedos la tuerca de fijación en su sitio. Una
vez que esté firmemente sujeta, apriete la tuerca de
fijación con la llave de tuerca.
Comprobación del ajuste de bisel de 45° a la izquierda
1. Baje el ensamblaje del cabezal y acople el pasador de
fijación del ensamblaje del cabezal.
2. Rote la mesa hasta la posición de inglete de 0° y fíjela.
3. Deslice el tope-guía completamente hacia la izquierda
para evitar golpearlo con el cabezal de la sierra.
4. Jale hacia delante la palanca de fijación de bisel para
desbloquear el bisel.
5. Compruebe el ajuste del tope del selector del intervalo de
bisel. Debería estar en 45° (vea la Figura 11).
6. Incline el ensamblaje de la sierra hacia la izquierda hasta
que note que se detiene. Aquí es donde la sierra está
ajustada actualmente para un corte en bisel a 45°.
7. Utilice una escuadra de combinación para comprobar la
perpendicularidad de la hoja respecto a la mesa. Coloque
la escuadra de combinación sobre la mesa y presione su
superficie de 45° contra la hoja. Si la hoja no hace
contacto con toda la longitud de la escuadra, siga el
procedimiento de calibración (vea la Figura 12).
Calibración de la hoja en el bisel de 45° a la izquierda
Nota: Utilice una llave de tuerca de 1/2 pulgada (13 mm)
para realizar el ajuste.
Nota: La calibración del ajuste de bisel calibra auto -
máticamente los topes a la izquierda de 33.9° y 47°.
1. Baje el ensamblaje del cabezal y acople el pasador de
fijación del ensamblaje del cabezal.
2. Deslice el tope-guía completamente hacia la izquierda
para evitar golpearlo con el cabezal de la sierra.
3. Compruebe el tope del selector del intervalo de bisel
ubicado en el lado izquierdo del poste de bisel en la mesa.
Debería estar a 45°.
4. Jale hacia delante el cierre de bisel para desbloquear el
ensamblaje del cabezal.
5. Localice el perno del tope de bisel a lo largo del lado
izquierdo del poste de bisel. Este perno cuenta con una
tuerca de fijación (vea la Figura 11).
6. Afloje el perno del tope de bisel un cuarto de vuelta y
luego afloje la tuerca de fijación. Cuando se haya
completado esto, usted podrá ajustar con la mano el
perno del tope de bisel.
A. Rote el perno del tope de bisel en el sentido de las
agujas del reloj para ajustar el cabezal hacia la derecha.
B. Rote el perno del tope de bisel en sentido contrario al
de las agujas del reloj para ajustar el cabezal hacia la
izquierda.
7. Siga el procedimiento indicado en “Comprobación del
ajuste de bisel de 45° a la izquierda” para comprobar las
modificaciones que ha realizado. Si se requiere ajuste
adicional, repita los pasos que anteceden.
8. Una vez que el ajuste sea satisfactorio, fije el cierre de
bisel a 45° para impedir el movimiento.
9. Apriete con los dedos la tuerca de fijación en su sitio. Una
vez que esté segura, apriétela con la llave de tuerca.
-86-
Ajustes
Tuerca de
fijación
Perno del tope
de bisel

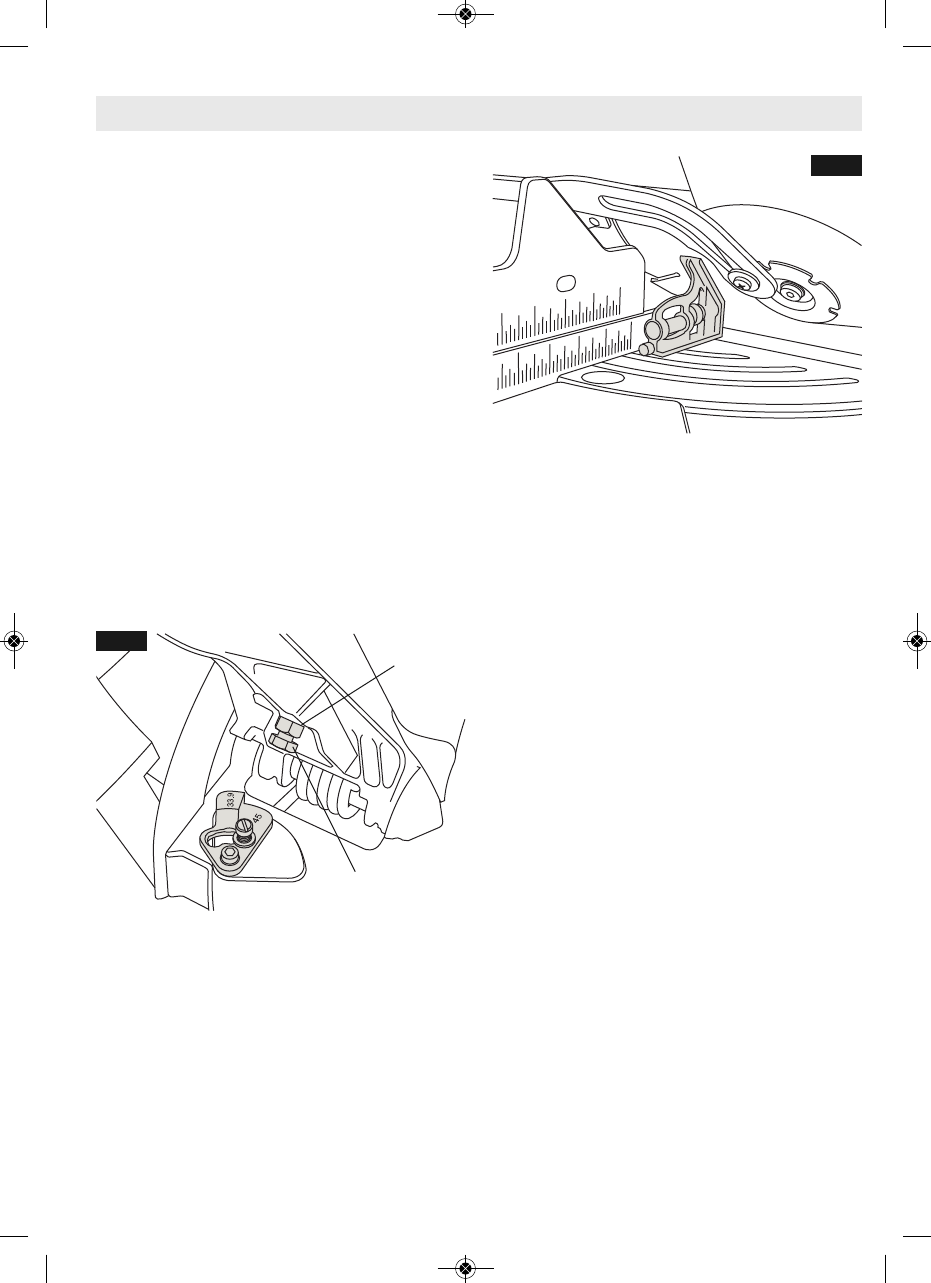

FIG. 11
FIG. 12
