Pour éviter tout risque de
blessure, débranchez la fiche de
la prise de courant avant de réaliser de quelconques
opérations d’assemblage, de réglage ou de réparation.
Assemblage du protecteur mobile
1. Positionnez la scie dans la position ÉLEVÉE et à un angle
de biseau de 0°. Si elle est dans la position ABAISSÉE,
appuyez légèrement sur l’ensemble de tête de scie et tirez
sur la goupille de verrouillage de l’ensemble de tête pour
la faire sortir (article 36, page 45); puis laissez la tête de la
scie remonter (voir Figure 3).
-46-
Assemblage

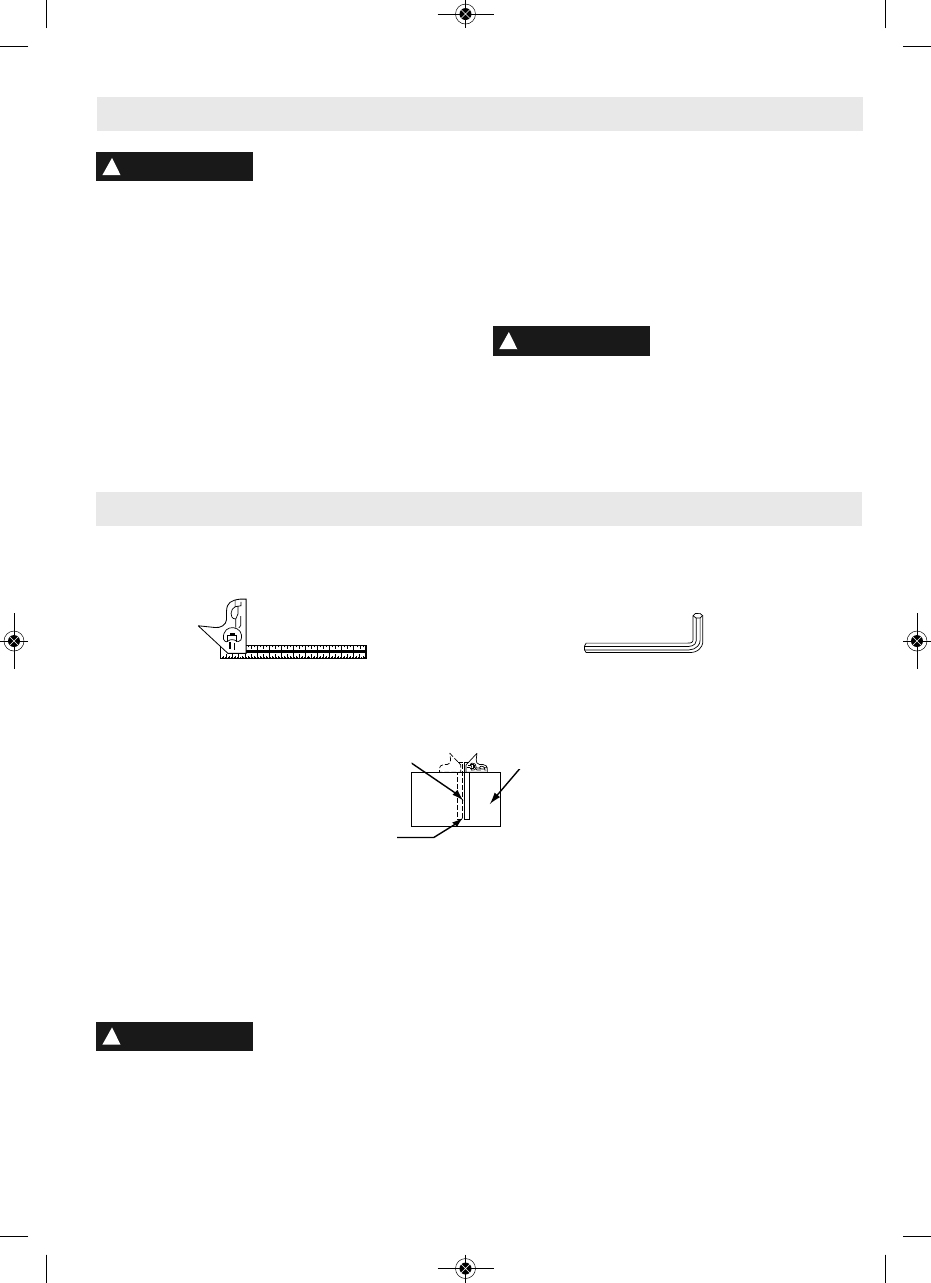

Outils nécessaires à l’assemblage et à l’alignement
Déballage et vérification du contenu
Avant de déplacer la scie :
bloquez le bouton de blocage de
l’onglet à la position 45°. Bloquez la tête dans la position
abaissée.
Ne transportez jamais l’outil par le cordon ou la poignée-
interrupteur de la tête.
La scie à onglet CM12 est expédiée complète dans une boîte.
1. Séparez toutes les pièces des matériaux d’emballage et
vérifiez chacune à l’aide de la «Liste des pièces détachées»
pour vous assurer de la présence de toutes les pièces avant
de jeter tout matériel d’emballage.
2. Pièces détachées:
Serre-joint d'ouvrage – sert à cramponner l’ouvrage.
Sac à poussière/coude à poussière – sert à recevoir la
sciure.
Clé en « L » universelle – Doit être rangée sur la partie
arrière gauche de la base.
Bouton de verrouillage de l’onglet – S’utilise pour bloquer
la table à l’angle d’onglet désiré.
Si des pièces manquent, ne
branchez pas le cordon et ne
mettez pas l’inter rupteur dans la position de marche avant
d’avoir obtenu les pièces manquantes et de les avoir posées
correctement.
Retrait et installation des lames
AVERTISSEMENT
!
AVERTISSEMENT
!
AVERTISSEMENT
!
Should be no Gap or Overlap
when Square is Flipped Over
in Dotted Position
Draw Light
Line on Board
Along this Edge
Straight Edge of Board 3/4"
Thick This Edge Must be
Perfectly Straight
Combination Square Must be True
Combination Square
Multi Purpose “L” Wrench 6/4mm
Équerre combinée
Clé universelle en L de 6/4 mm
L'équerre combinée doit être vraie.
Tracez une ligne
légère sur la planche
le long de ce bord.
Le bord droit de la planche
3/4 po d’épaisseur ce bord
doit être parfaitement droit.
Il ne doit y avoir aucun
écartement ou chevauchement
lorsque l’équerre est renversée
à la position en tirets.
