-57-
Opérations de base de la scie
Réglage de la levier de verrouillage
des guides coulissants
Pour serrer le mécanisme de verrouillage : si le guide
coulissant ne fonctionne pas tel que décrit, cela signifie qu’il
faut l’ajuster. Retirez le guide coulissant (voir page 56).
1. Appuyez fermement sur le bloc de verrouillage pour exposer
la vis de réglage – en utilisant un tournevis à pointe
cruciforme N° 2, tournez la vis d’un douzième de tour
jusqu’à l’encoche suivante dans le bloc.
A : pour serrer le mécanisme de verrouillage, tournez la vis
dans le sens contraire des aiguilles d’une montre.
B : pour desserrer le mécanisme de verrouillage, tournez la vis
dans le sens des aiguilles d’une montre.
2. Remettez le guide coulissant à sa place en plaçant son
grand trou carré au-dessus du bloc de verrouillage. Faites
glisser le guide pour qu’il soit engagé à fond et refermez la
languette de la plaque du cache. Le guide devrait pouvoir
se déplacer librement et se verrouiller n’importe où le long
de sa course.
Support pour ouvrages longs
Les ouvrages longs ont tendance
à basculer s’ils ne sont pas
cramponnés et supportés de façon adéquate par en dessous.

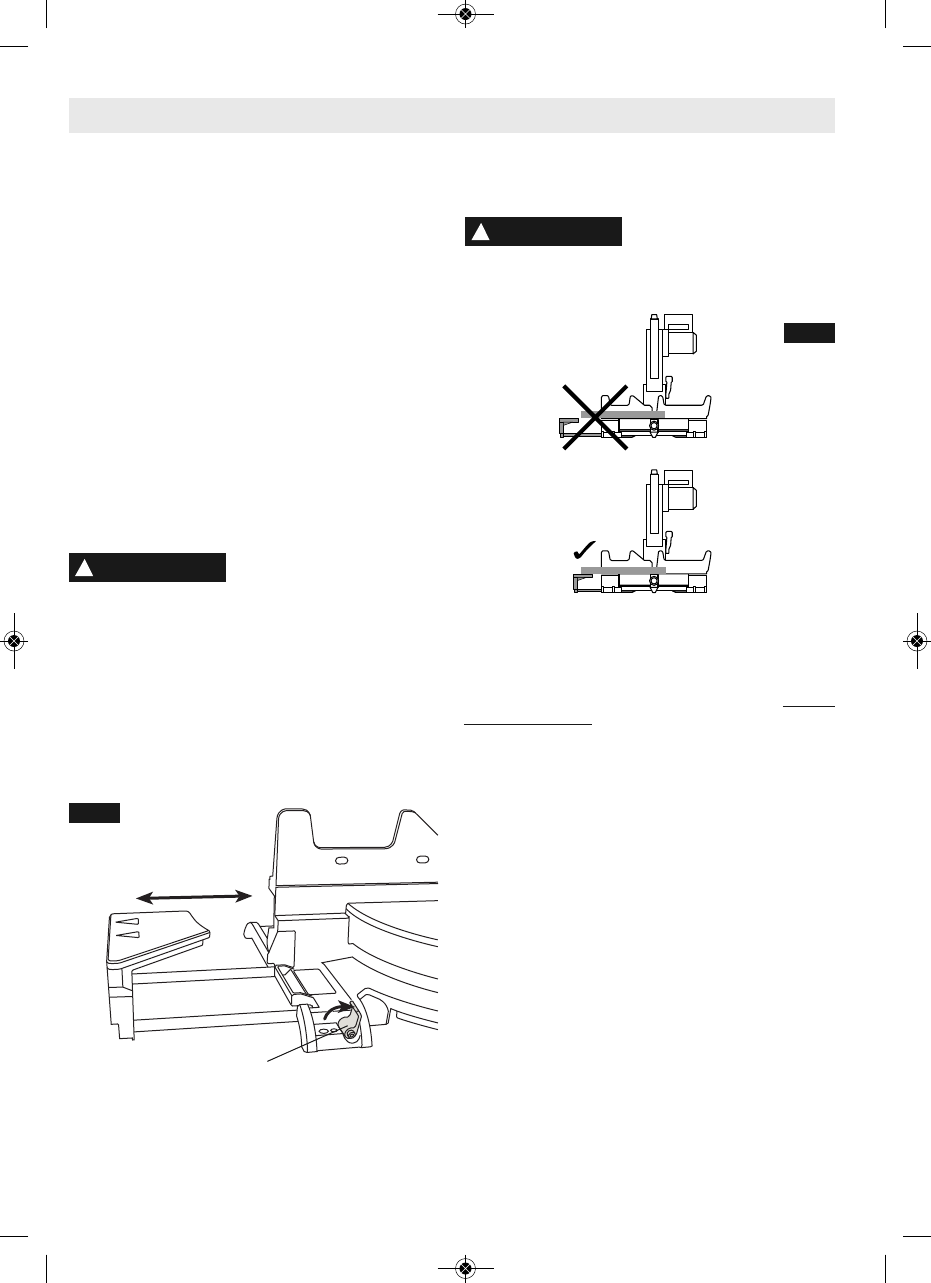

Actionnement des rallonges de la base – ces rallonges
fournissent un support additionnel pour les ouvrages et ils sont
particulièrement utiles lors de la coupe d’ouvrages longs. Pour
repositionner les rallonges, déverrouillez simplement les
leviers de verrouillage des rallonges de la base, repositionnez
les rallonges et verrouillez les leviers (voir Figure 28). Le levier
de verrouillage de la rallonge de droite se serre en le faisant
tourner dans le sens des aiguilles d’une montre et le levier de
verrouillage de gauche se sert en le faisant tourner dans le sens
contraire des aiguilles d’une montre.
Support additionnel pour les ouvrages
Blocs – les pièces longues ont besoin d’être mieux
soutenues. La hauteur de base est de quatre pouces. Coupez
deux morceaux de bois d’oeuvre standard de 2x4 sur une
longueur de 4 pouces. Des planches de ces épaisseurs et de
cette hauteur peuvent être utilisées pour créer des rallonges
de support auxiliaires pour les ouvrages longs.
Ajustez toujours la rallonge de la
base coulissante pour assurer le
support de l’ouvrage. Un ouvrage non supporté risquerait de
changer de position pendant l’opération de coupe et de causer
des blessures et/ou des dommages.
Guide auxiliaire
Construction d’un guide auxiliaire
Certains types de moulures nécessitent une rallonge de face
de guide en raison de la dimension et de la position de
l’ouvrage. Des trous sont percés dans le guide pour fixer un
guide auxiliaire. Le guide auxiliaire est utilisé en position
biseau 0° seulement.
Fixation depuis l’avant :
1. Placez un morceau de bois de ½ pouce d’épaisseur par 5 ½
pouces de hauteur au minimum contre le guide de la scie à
onglet (voir Figure 30). Le côté droit ne doit avoir une
hauteur que de 2 ¾ pouces pour éviter une interférence du
moteur pendant la rotation de l’onglet. Assurez-vous que
l’ensemble de guide auxiliaire n’entre pas en contact avec
l’ensemble de tête (voir Figures 30 et 31).
2. Marquez les emplacements des trous de support sur le bois
depuis le côté arrière du guide.
3. Percez et fraisez les trous à l’avant de la planche de support.
4. Fixez depuis l’avant du guide; attachez (chaque) guide
auxiliaire en utilisant deux (2) boulons de mécanique à tête
plate de 3/16 pouce. Avec un guide auxiliaire de ¾ po,
utilisez des boulons de 1 ½ po. Assujettissez derrière le
guide en métal avec une rondelle et des écrous de
mécanique N° 5.
5. Faites une coupe de profondeur maximum pour créer la
fente de la lame. Assurez-vous qu’il n’y a pas d’interférence
entre le guide auxiliaire et le protecteur de lame inférieure.
Faites les réglages qui seront nécessaires.
AVERTISSEMENT
!
Levier de verrouillage
FIG. 28
FIG. 29
AVERTISSEMENT
!
