FRAAIS

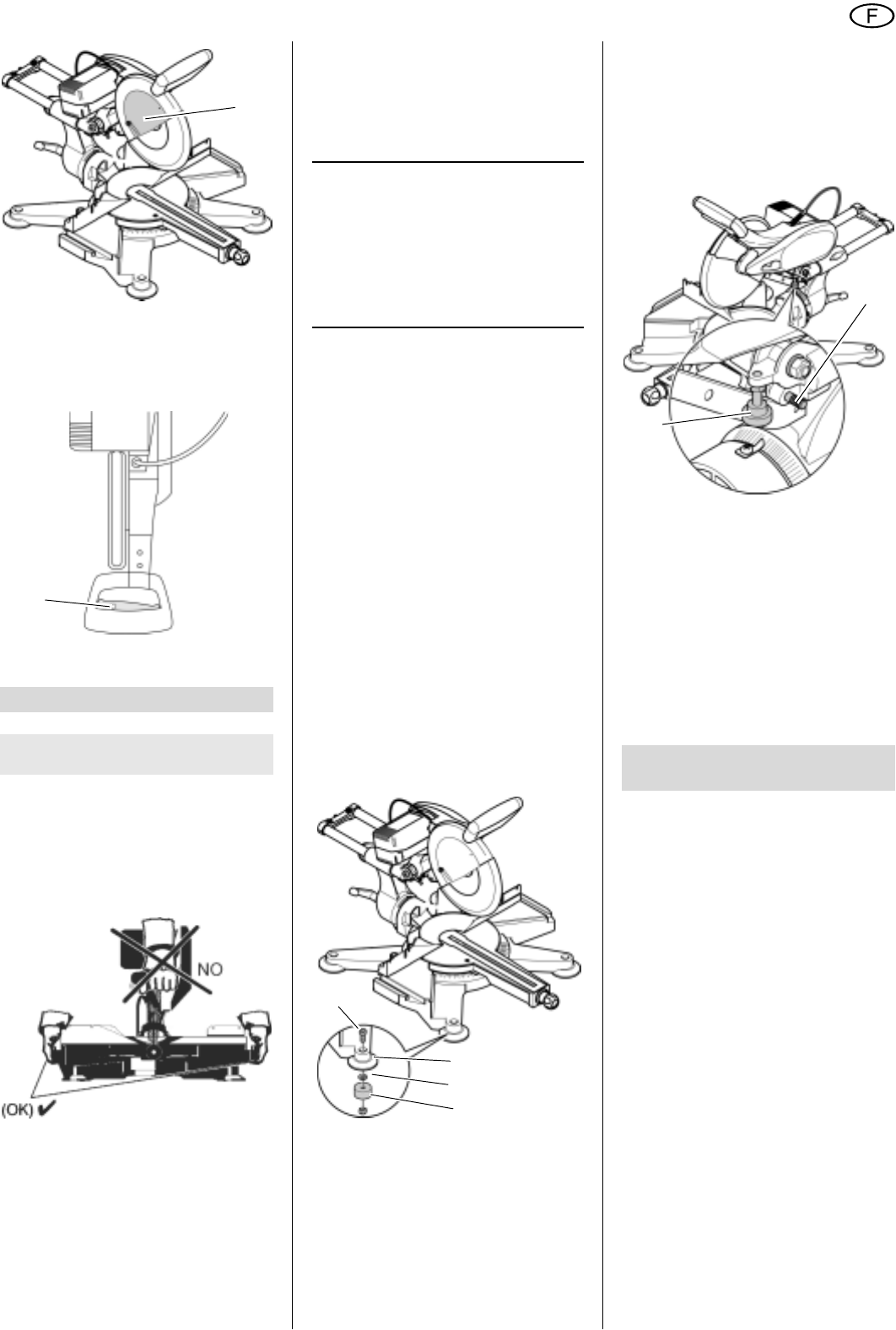

Alésage pour cadenas
L'alésage (32) qui se trouve dans l'inter-
rupteur "marche-arrêt" permet de ver-
rouiller l'interrupteur avec un cadenas.
Montage
1. L'appareil est lourd. Soulevez-le
prudemment du carton d'emballage
avec l'aide d'une autre personne.
(Le fabricant recommande de
con-
server le carton et les matériaux
d'emballage au cas où l'appareil
devrait être expédié en vue de tra-
vaux d'entretien ou de réparations.)
Si vous jetez l'emballage, respectez
et observez l'ensemble des lois,
directives et
dispositions de protec-
tion de l'environnement concernant
l'élimination et le recyclage des
matériaux en vigueur à l'endroit où
vous vous trouvez.
3
Remarque :
Ne montez pas les pieds en
caoutchouc si l'appareil doit être placé
sur les montants disponibles en option.
Les montants ne sont pas fournis avec
l'appareil et peuvent être achetés sépa-
rément. Voir le chapitre 11 pour de plus
amples informations.
2. Pour monter les pieds en caout-
chouc, placez l'appareil à l'envers :
Les pieds de l'appareil doivent
être aisément accessibles des
deux côtés.
Avant de poursuivre, assurez-
vous que l'appareil est également
bien stable dans
la position
inverse.
3. Insérez l'écrou (36) dans l'alésage
sur la face inférieure du pied en
caoutchouc.
4. Insérez la vis Allen (33) par le haut
dans le pied de l'appareil. Insérez la
rondelle (34) sur la vis (33), vissez à
la main le pied en caoutchouc (35)
avec son écrou (36) sur la vis (33),
puis serrez à fond.
5. Pour cela, bloquez la vis (33) en
sens contraire avec la clé Allen 6
mm.
6. Serrez uniquement à la main !
7. Placez l'appareil sur une
surface
plane et stable, suffisamment
grande pour effectuer tous les ges-
tes et réglages requis.
Les quatre pieds doivent être
posés de manière stable sur le
support.
La hauteur idéale du support est
de 32 pouces.
L'appareil doit être bien stable,
surtout lors du sciage de pièces
qui risqueraient de le déséquili-
brer.
8. Inclinez légèrement la tête de scie
vers le bas et dégagez le ver-
rouillage de transport (37).
Transport
1. Le verrouillage de
transport doit être
enfoncé (37) pour transporter
l'appareil.
2. Selon les coupes effectuées précé-
demment, il peut être nécessaire de
régler la vis de butée (38) servant à
ajuster la profondeur de coupe. Cela
permet d'abaisser comp
lètement la
tête de scie et d'enfoncer alors le
verrouillage de transport (37).
Plage angulaire de 96q (de 48q à
gauche jusqu'à 48q à droite) pour
les coupes inclinées avec cinq posi-
tions de verrouillage fixes.
Plage angulaire de 110q (de 50q à
gauche jusqu'à 60q à droite) pour
les coupes inclinées avec dix posi-
tions de verrouillage fixes.
marrage en douceur.
Butée de profondeur de coupe
incorporée pour réaliser des rainu-
res.
Idéal pour un usage mobile grâce à
son poids réduit.
Construction résistante et précise
en fonte d'aluminium.
Lame de scie au carbure.
Changement aisé de la lame de
scie. La lame de scie peut être
maintenue par le disp
ositif de blo-
cage de la lame. Il n'est pas néces-
saire de démonter les dispositifs de
protection.
Hauteur de coupe maximale 3 3/16''.
Largeur de coupe maximale 11 1/4''.
4. Installation et transport
A ATTENTION
Ne transportez pas l'appareil par la
poignée, car elle n'est pas conçue
pour supporter le poids de l'appa-
reil tout entier. Pour porter l'appa-
reil, tenez-le par les deux côtés de
la table.
31
32
33
34
35
36
5. Caractéristiques du pro-
duit
37
38
