36
FRANÇAIS

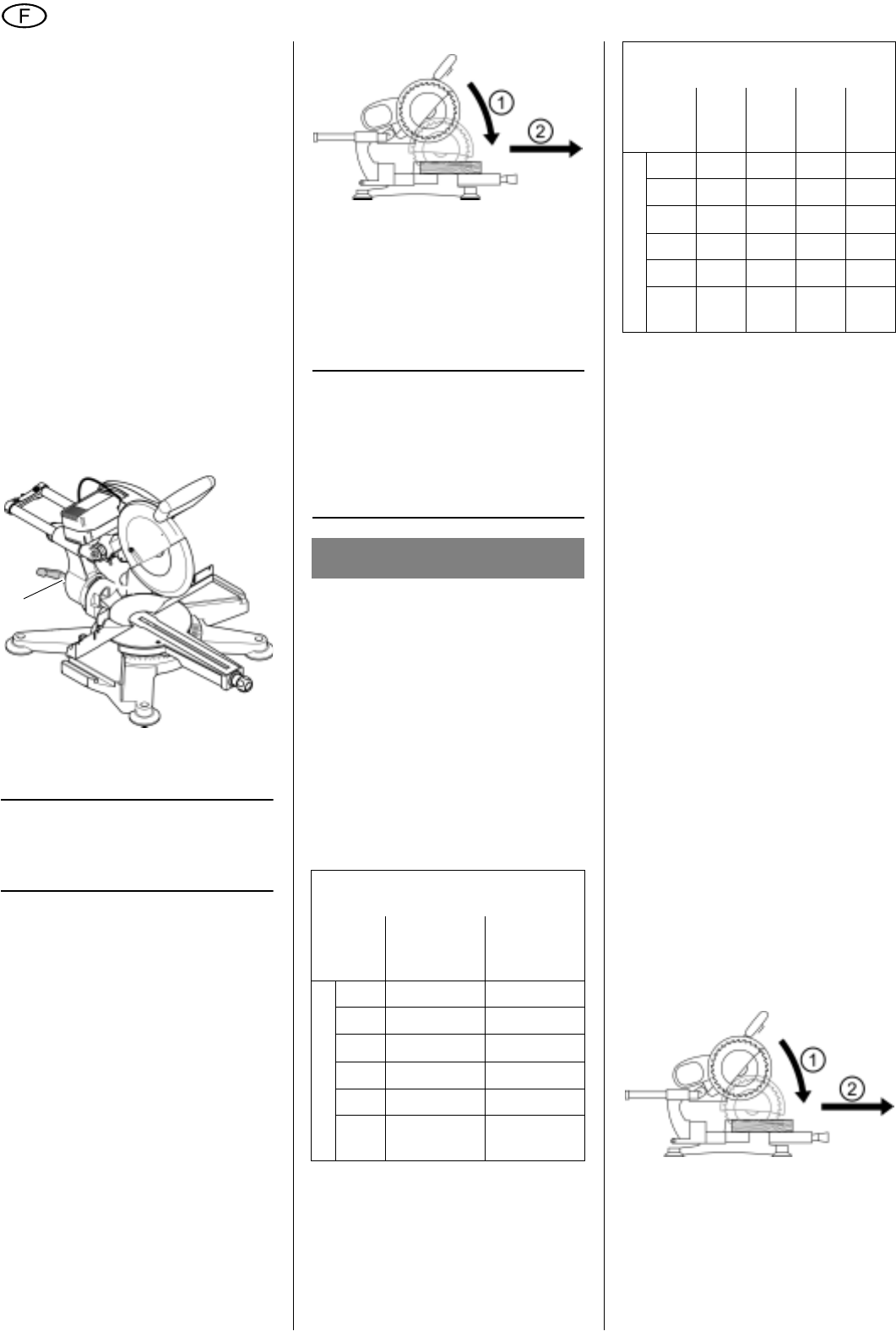

Position initiale :
Tête de la scie complètement tour-
née vers le haut.
Limite de profondeur de coupe
réglée sur la profondeur maximale.
Vis de butée serrée.
Table tournante sur la position 0°, la
vis de blocage de la table tournante
est serrée.
Dispositif de traction vers l'arrière.
Vis de blocage du dispositif de trac-
tion desserrée.
Pour scier la pièce :
1. Lorsque la tête de scie est inclinée
entre 22,5° et 48° vers la droite :
desserrez la vis cruciforme et rabat-
tez la butée pliable vers l'arrière.
2. Desserrez le levier de fixation du
réglage de l'angle (50) au dos de
l'appareil pour pouvoir incliner la
tête de scie sur le côté.
3. Tenez fermement la poignée et
incli-
nez la tête de scie dans la position
souhaitée.
3
Remarque :
Le bras basculant se verrouille
dans des positions fixes correspondant
aux angles 0°, 22,5° et 45°.
4. Une fois que vous avez réglé l'angle
de votre choix, SERREZ LE LEVIER
DE FIXATION (50) DU RÉGLAGE
DE L'INCLINAISON avant de com-
mencer à couper la pièce, même
lorsque vous utilisez une des
positions de verrouillage fixes
(0°, 22,5° ou 45°).
5. Maintenez la piè
ce à travailler con-
tre la butée.
6.Appuyez sur l'interrupteur "marche-
arrêt" et maintenez-le enfoncé.
7. Abaissez lentement la tête de scie
jusqu'en bas en maintenant ferme-
ment la poignée. Exercez juste une
légère pression en sciant. Cela
empêc
he que le régime du moteur
ne diminue.
8. Dans le cas de pièces larges, tirez
la tête de la scie vers l'avant (vers
l'utilisateur).
9. Sciez la pièce en une seule opéra-
tion.
10. Relâchez l'interrupteur "marche-
arrêt
" et laissez la tête de la scie
revenir lentement dans sa position
initiale supérieure.
8.4 Coupes d'onglet double
3
Remarque :
la coupe d'onglet double est une
combinaison entre la coupe d'onglet et
la coupe inclinée. Cela signifie que la
pièce à travailler est sciée en une opéra-
tion selon un angle différent de 90° par
rapport à la butée et au bord supérieur.
Les dimensions maximales à respecter
pour la pièce en cas de coupe d’onglet
double varient selon les deux angles de
coupe – l'angle de la table tournante et
l'inclinaison de la tête de
scie. Ces
dimensions sont indiquées dans le
tableau suivant.
Position initiale :
Tête de la scie complètement tour-
née vers le haut.
Limite de profondeur de coupe
réglée sur la profondeur maximale.
Vis de butée serrée.
Table tournante arrêtée dans la
position angulaire souhaitée.
Bras basculant incliné et bloqué sur
l'angle souhaité par rapport à la sur-
face de la pièce.
Lorsque la tête de scie est inclinée
entre 22,5° et 48° vers la droite :
desserre
z la vis cruciforme et rabat-
tez la butée pliable vers l'arrière.
Vis de blocage du dispositif de trac-
tion desserrée.
Dispositif de traction vers l'arrière.
Pour scier la pièce :
1. Maintenez la pièce à travailler con-
tre la butée.
2. Appuyez sur
l'interrupteur "marc he-
arrêt" et maintenez-le enfoncé.
3. Abaissez lentement la tête de scie
jusqu'en bas en maintenant ferme-
ment la poignée. Exercez juste une
légère pression en sciant. Cela
empêche que le régime du moteur
ne diminue.
4. Dans le
cas de pièces larges, tirez
la tête de la scie vers l'avant (vers
l'utilisateur).
5. Sciez la pièce en une seule opéra-
tion.
6. Relâchez l'interrupteur "marche-
arrêt" et laissez la tête de la scie
revenir lentement dans
sa position
initiale supérieure.
50
A DANGER
Lors des coupes d'onglet double, la
lame de scie est beaucoup plus
découverte que lors des coupes nor-
males, ce qui accroît le risque de
blessures. Maintenez toujours une
distance suffisante par rapport à la
lame.
Largeur de la pièce (en pouces) pour
une tête de scie inclinée d'environ
22.5°
à gauche et à
droite
48°
à gauche et à
droite
Position table tournante
15° 10 13/16 10 13/16
22,5° 10 1/4 10 1/4
30° 9 5/8 9 5/8
45° 7 7/8 7 7/8
50° 7 1/16 7 1/16
60°
droite
5 1/2 5 1/2
Hauteur de la pièce (en pouces) pour
une tête de scie inclinée d'environ
22,5°
gau-
che
22,5°
droite
48°
gau-
che
48°
droite
Position table tournante
15° 2 3/4 2 9/16 1 3/4 13/16
22,5° 2 3/4 2 9/16 1 3/4 13/16
30° 2 3/4 2 9/16 1 3/4 13/16
45° 2 3/4 2 9/16 1 3/4 13/16
50° 2 3/4 2 9/16 1 3/4 13/16
60°
droite
2 3/4 2 9/16 1 3/4 13/16
