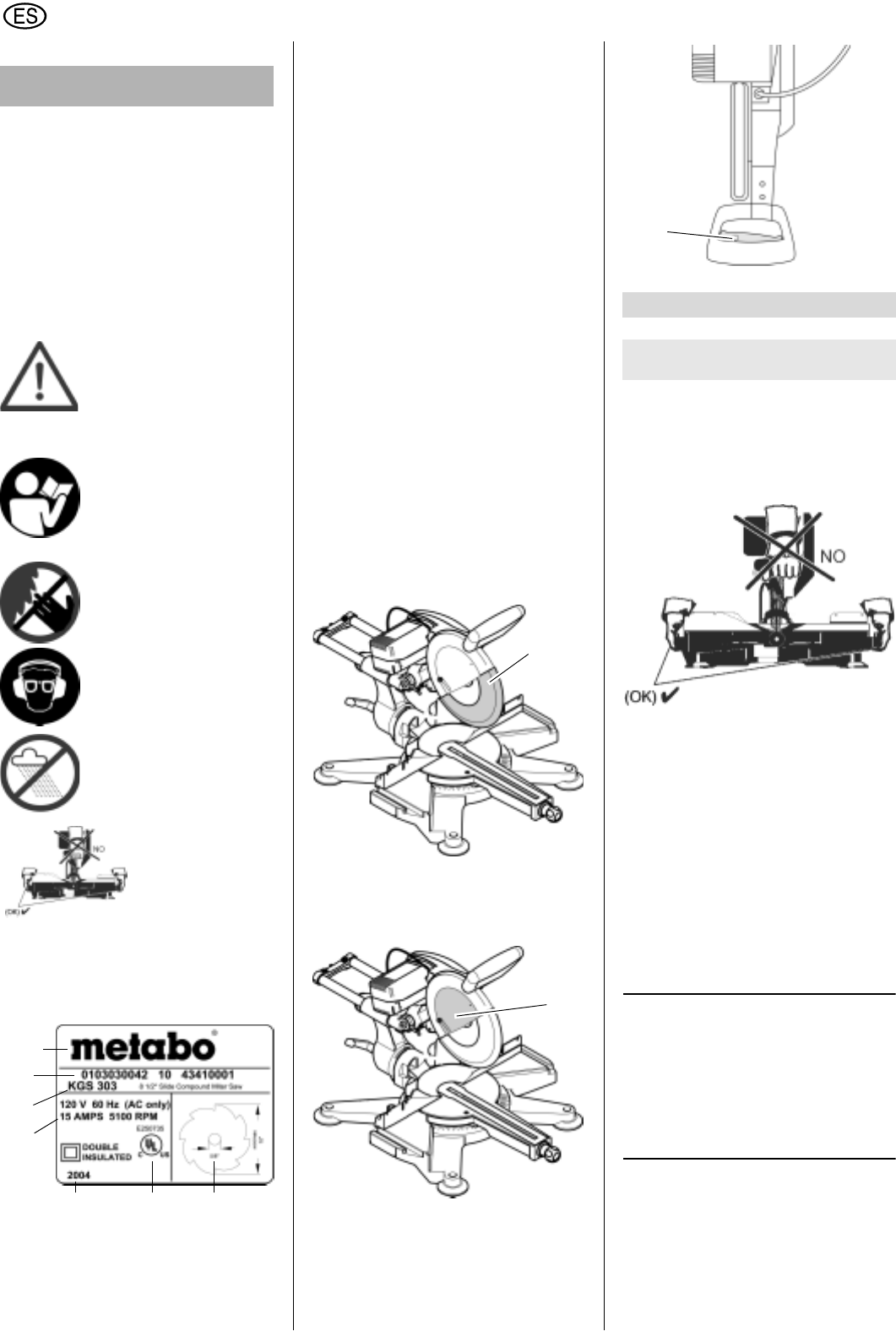

ESPAÑOL
Electricidad
3.4 Adhesivos
Al final de este manual hay una lista con
todos los adhesivos de advertencia que
se encuentran en el aparato. Si faltan
adhesivos o bien no son legibles, pón-
gase en contacto con el fabricante.
Símbolos en el equipo
¡Peligro!
La no observación de las
siguientes advertencias
puede provocar heridas
graves o daños materia-
les.
Lea el manual de
instruc-
ciones.
No toque la hoja de sierra
en marcha.
Use cascos de protección
auditiva y gafas de protec-
ción.
No utilice el aparato en
ambientes mojados o
húmedos.
No transporte el
equipo sujetándolo
por la empuñadura
,
puesto que no está
diseñada para
soportar el peso del
equipo.
Información sobre la placa indicadora
de tipo:
3.5 Dispositivos de seguri-
dad
Protección pendular
La protección pendular (30) protege de
contactos accidentales con los dientes
de sierra y las virutas esparcidas por el
aire.
La protección pendular siempre debe
volver automáticamente a su posición
de salida, tan pronto como el cabezal de
sierra se lev
ante. El conjunto de la hoja
de la sierra debe estar cubierto.
¡NUNCA DESACTIVE EL MECANISMO
DE RETROCESO AUTOMÁTICO!
Cubierta de la brida
La cubierta de la brida (31) protege del
roce por descuido de la brida exterior.
Perforación para el candado
La perforación (3
2) en el interruptor de
conexión/desconexión permite blo quear
el interruptor con un candado.
Montaje
1. El equipo es pesado. Sáquelo con
cuidado del embalaje de envío con
la ayuda de una segunda persona.
(El fabricante recomienda conservar
la
caja y el material de embalaje,
por si el equipo tiene que ser
enviado más adelante para su man-
tenimiento o reparación. Si elimina
el material de embalaje, considere y
cumpla con toda la legislación sobre
el medio am
biente relativa a la elimi-
nación y reciclaje vigente en su
lugar de trabajo.
3
Nota:
No monte los pies de goma, si el
equipo debe colocarse en la base de la
máquina opcional. La base de la
máquina no es un componente del volu-
men de suministro; no obstante, puede
adquirirse por separado. Para más infor-
mación, véase el capítulo 11.
2. Gire el equipo para montar los pies
de goma:
Las patas del equipo deben ser
accesibles desde ambos lados.
Antes de continuar, asegúrese
de que el equipo también está en
una posició
n segura cuando esté
girado.
A ATENCIÓN
x Compruebe que el cable de la red
no entre en contacto con la hoja de
la sierra en funcionamiento.
(23) Fabricante
(24) Número de serie
(25) Número de tipo
24
25
26
27
29
23
28
(26) Datos del motor (véanse también
las "Especificaciones técnicas")
(27) Fecha de fabricación
(28) Identificación UL con número UL
– los equipos con este símbolo
cumplen los estándares de segu-
ridad de los Underwriters’ Labo-
ratories, Inc.
Número UL de este equipo:
E250735
(29) Dimensiones de las hojas de sie-
rra permitidas
30
31
4. Instalación y transporte
A ATENCIÓN
No transporte el equipo sujetándolo
por la empuñadura, puesto que no
está diseñada para soportar el peso
del equipo. Para moverlo sujételo
por ambos lados de la mesa.
