FRANÇAIS
Utilisation ergonomique et simple
pour droitiers et gauchers.
Possibilité de monter une butée
supplémentaire.
3
Remarque :
Vous trouverez dans ce chapi-
tre une brève description des princi-
paux éléments de commande de
votre appareil.
L'utilisation correcte de l'appareil est
décrite dans le chapitre 8 "Utilisation de
l'appareil". Avant de travailler pour la
première fois avec la scie, veuillez lire ce
chapitre dans son intégralité.
Interrupteur "marche-arrêt "
x Pour mettre en marche le moteur,
appuyez sur l'interrupteur "marche-
arrêt" (39) dans la poignée et main-
tenez-le enfoncé. Pour éteindre le
moteur, relâchez l'interrupteur "mar-
che-arrêt".
Table tournante
Pour les coupes d'onglet, desserrez la
vis de blocage (41) de la table tournante
et tournez la table tournante (40) dans la
position souhaitée.
La plage de rotation est de 50° vers la
gauche et 60° vers la droite.
La
table tournante se verrouille dans les
positions fixes correspondant aux angles
0°, 15°, 22,5°, 30°, 45° et 60°.
Après avoir réglé l'angle de votre choix,
SERREZ LA VIS DE BLOCAGE (41) DE
LA TABLE TOURNANTE avant de com-
mencer à scier.
Pour empêcher que l'angle de coupe
d'onglet ne bouge durant le sciage, la vis
de blocage de la table tournante doit
être serrée, même lorsque vous utilisez
l'une des positions de verrouillage fixes
(0°, 15°, 22,5°, 30°, 45° ou 60°).
Dispositif de traction
Le
dispositif de traction permet de scier
des pièces d'une section relativement
importante. Le dispositif de traction peut
être utilisé pour tous les types de coupe
(coupes droites, coupes d'onglet, cou-
pes inclinées et coupes d'onglet double).
Pour les coupes courtes ne nécessitant
pas de dispositif de traction, bloquez le
dispositif de traction avec la vis de blo-
cage (42).
Réglage de la profondeur de coupe
La profondeur de coupe peut être réglée
à l'aide de la vis de réglage de la
profon-
deur de coupe (43).
Après avoir réglé la profondeur de
coupe, veillez à ce que la vis de réglage
soit serrée avant de poursuivre le travail.
Pour faire des rainures, réglez la profon-
deur de coupe à l'aide de la vis de
réglage (43), bloquez le réglage de la
profondeur de coupe, desserrez la vis de
blocage du dispositif de traction et
découpez la rainure souhaitée.
Butée pliable
La butée pliable (44) permet d'incliner la
t
ête de scie jusqu'à 48° vers la droite
pour des coupes inclinées.
Pour fixer la pièce de manière sûre
(avec la surface de contact la plus
grande possible), utilisez la butée pliable
de la manière suivante :
x L
a butée doit être rabattue vers le
haut dans la mesure du possible,
par exemple pour effectuer les cou-
pes rectilignes, et bloquée dans
cette position avec la vis cruciforme
(45).

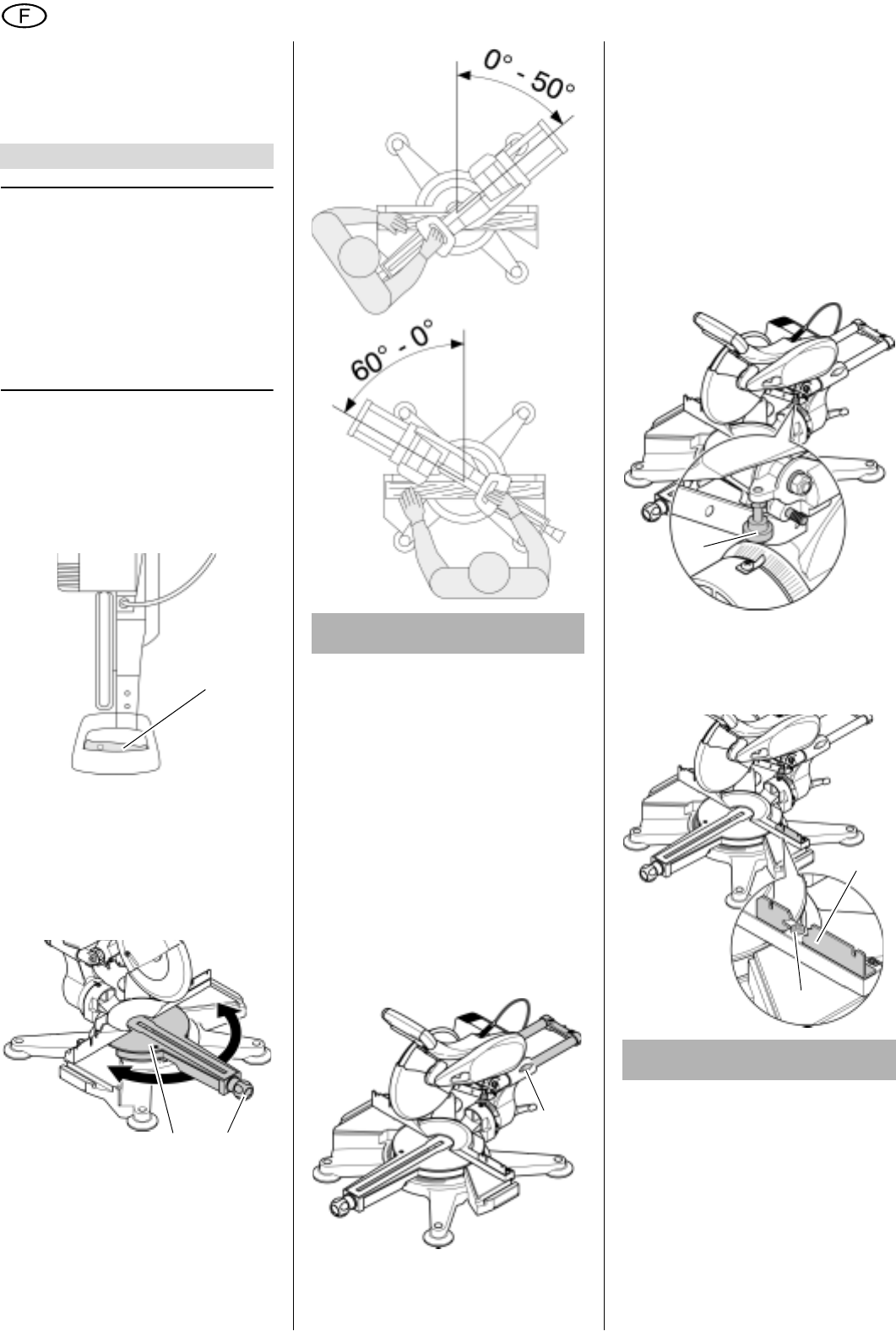

6. L'appareil dans le détail
39
40 41
A PRUDENCE
Veillez à ce que tous les dispositifs
de réglage soient serrés avant de
commencer à scier.
42
A PRUDENCE
Bloquez la pièce pour empêcher
qu'elle ne glisse durant le travail.
43
44
45
