ESPAÑOL

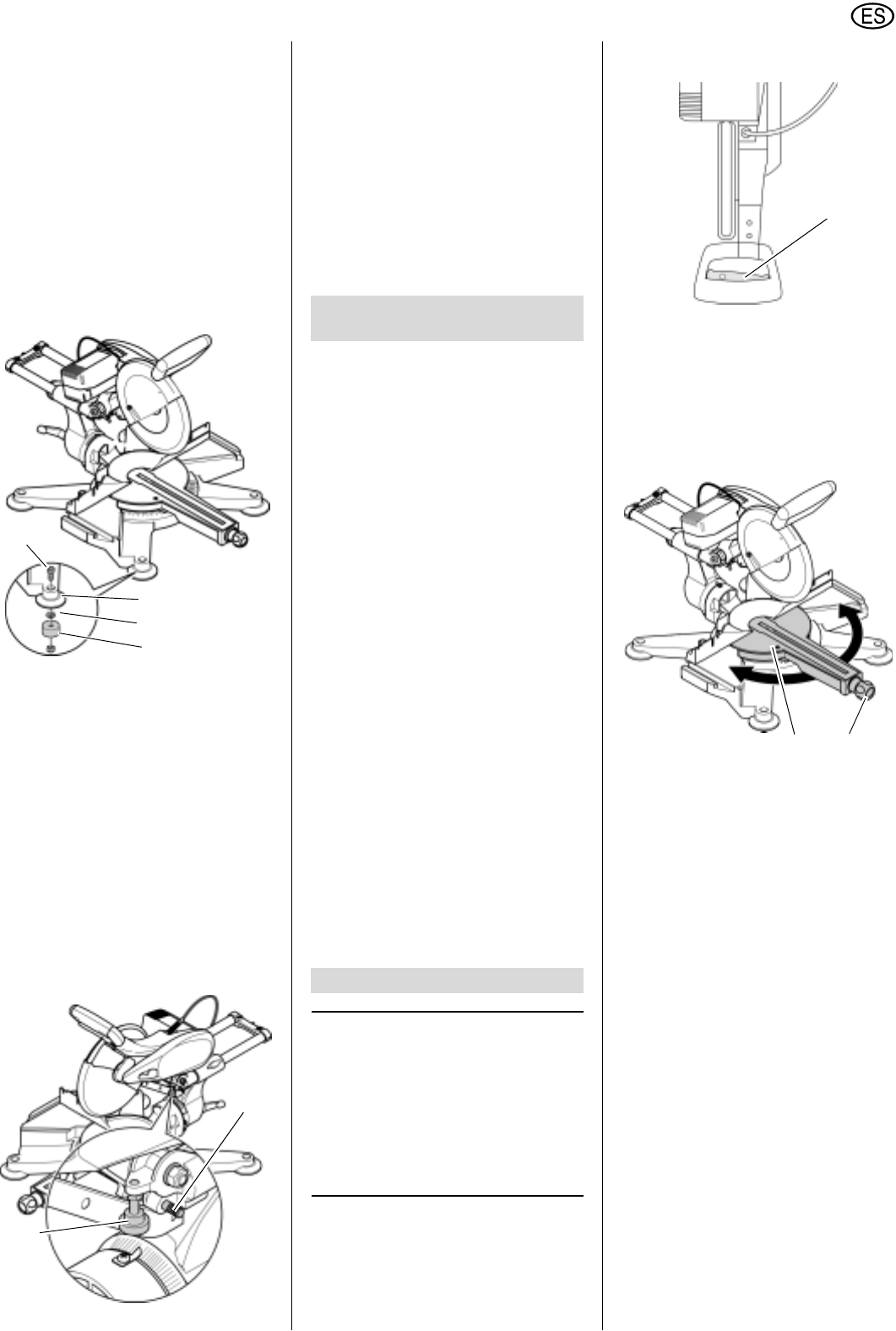

3. Introduzca la tuerca (36) en la perfo-
ración por la parte inferior del pie de
goma.
4. Introduzca el tornillo de hexágono
interior (33) en el pie del equipo
desde la parte superior. Introduzca
la arandela (34) en el tornillo (33) y
atornille y
apriete el pie de goma
(35) con la tuerca (36) introducida
anteriormente a mano en el tornillo
(33).
5. Sujete el tornillo (33) con la llave
Allen de 6 mm.
6. ¡Atornille sólo a mano!
7. Coloque el equipo sobre una
super-
ficie lisa y estable que sea lo sufi-
cientemente grande como para per-
mitir todos los movimientos y
ajustes necesarios.
Los cuatro pies deben tocar fir-
memente la base.
La altura óptima de la base es de
aproximadamente 80 cm.
El equipo de
be estar una posi-
ción segura, especialmente al
serrar piezas de trabajo que
pudieran volcarlo.
8. Presione ligeramente el cabezal de
sierra hacia abajo y tire del enclava-
miento de transporte (37).
Transporte
1. Para el transporte, el encla
vamiento
de transporte debe ser acuñado
(37).
2. Dependiendo de los pasos que se
siguieran anteriormente, puede ser
necesario regular el tornillo de tope
(38) para ajustar la profundidad de
corte. De esta manera el cabezal de
sierra puede bajarse
totalmente y, a
continuación, el enclavamiento de
transporte (37) puede ser acuñado.
Margen de ángulo de corte de 96q
(de 48q a la izquierda a 48q a la
derecha) con cinco posiciones de
enclavamiento.
Margen de ángulo de corte de 110 q
(de 50 q a la izquierda a 60 q a la
derecha) con diez posiciones de
enclavamiento.
Arranque suave y cuidadoso.
Tope de profundidad de corte incor-
porado para cortar ranuras.
Ideal para el uso móvil por su poco
peso.
C
onstrucción resistente y precisa en
aluminio fundido.
Hoja de sierra equipada con pla-
quita de metal duro.
Sustitución fácil de la hoja de sierra.
La hoja de la sierra puede sujetarse
con el enclavamiento de la hoja de
la sierra. No se requiere ningún des-
montaje de los dispositivos de segu-
ridad.
Altura de corte máxima 3 3/16"
Altura de corte máxima 11 1/4"
Manejo ergonómico y sencillo para
diestros y zurdos.
Posibilidad de montar un tope adi-
cional.
3
Nota:
En este capítulo encontrará
una breve descripción de los elemen-
tos de mando más importantes de su
equipo
El uso correcto del equipo se describe
en el capítulo 8 "Menejo". Antes de utili-
zar la sierra por primera vez, lea este
capítulo completo.
Interruptor de conexión/desconexión
x Para encender el motor, presione y
apriete y mantenga la mano en el
interruptor de conexión/desconexión
(39). Para apagar el motor, suelte el
interruptor de conexión/desco-
nexión.
Mesa giratoria
Para cortes en inglete, aflo j
e el tornillo
de retención (41) de la mesa giratoria
(40) hasta la posición deseada.
El alcance de rotación es de 50° hacia la
izquierda y 60° hacia la derecha.
La mesa giratoria se enclava en los
niveles de ángulo 0°, 15°, 22,5°, 30°,
45°
y 60°.
Tras regular el ángulo deseado, APRE-
TAR EL TORNILLO DE RETENCIÓN
(41) DE LA MESA GIRATORIA, antes
de comenzar con el proceso de ase-
rrado.
33
34
35
36
37
38
5. Características específi-
cas del producto
6. El equipo en detalle
39
40 41
