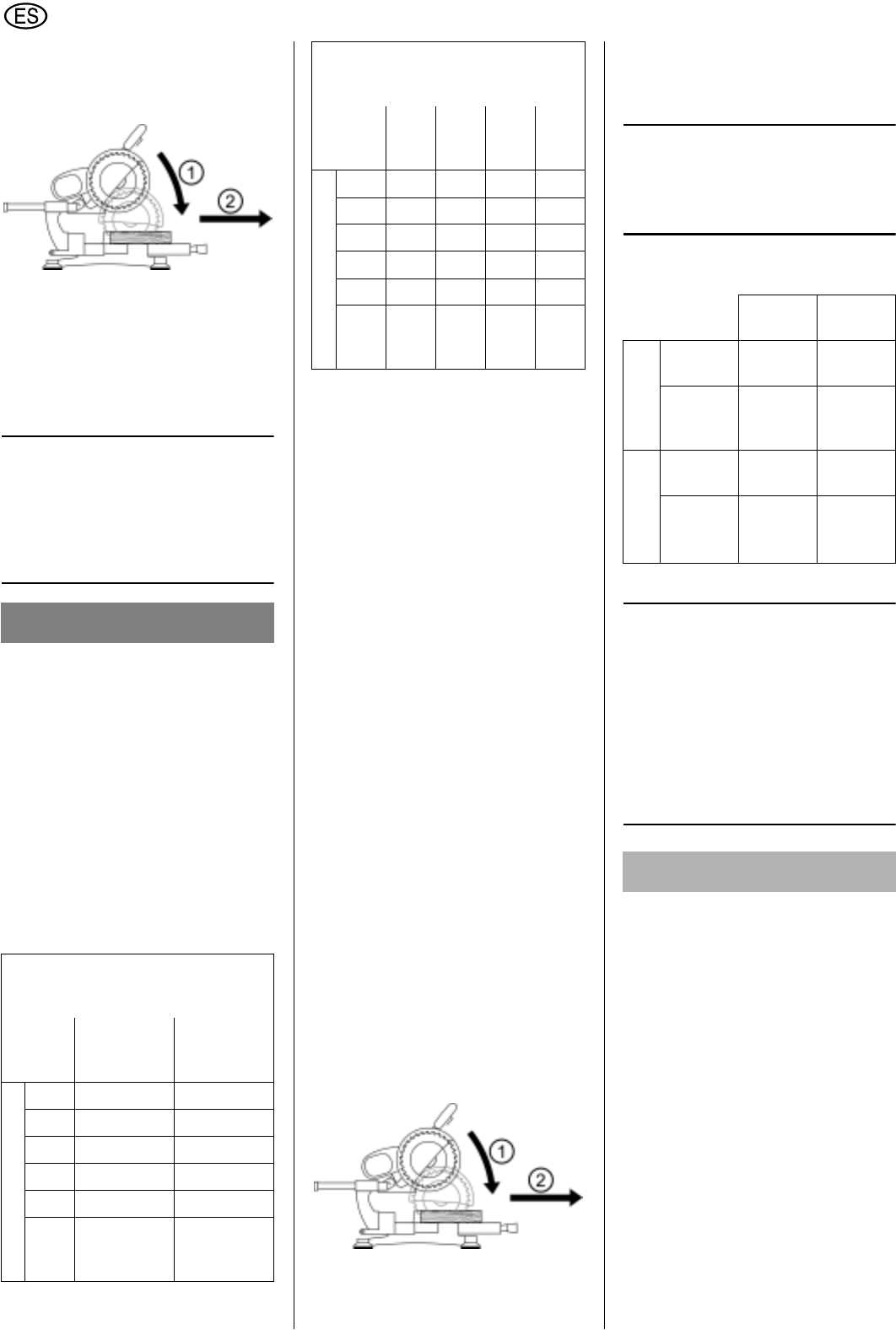

ESPAÑOL
8. En caso de piezas de trabajo
anchas, durante el aserrado, arras-
tre el cabezal de sierra hacia
delante (hacia el operador).
9. Corte la pieza de trabajo en una
sola operación.
10. Suelte el interruptor de conexión/
desconexión y deje que el cabezal
de sierra vuelva lentamente a su
posición inicial superior.
8.4 Cortes de inglete dobles
3
Nota:
El corte de inglete doble es una
combinación del corte de inglete y del
corte inclinado. Es decir, la pieza de tra-
bajo se corta en una sola operación a un
ángulo que no sea 90° hasta el tope y
hasta la parte superior.
En los cortes de inglete doble las dimen-
siones máximas de la pieza de trabajo
dependen de los dos ángulos de corte:
el ángulo de la mesa giratoria y la incli-
nación del cabezal de sierra.
Estas
dimensiones se indican en la siguiente
tabla.
Posición de inicio:
Cabezal de sierra girado completa-
mente hacia arriba.
Límite de profundidad de corte ajus-
tado en la profundidad de corte
máxima. Tornillo de tope apretado.
Mesa giratoria enclavada en la posi-
ci
ón deseada.
Brazo basculante inclinado y blo-
queado en el ángulo deseado con
respecto a la superficie de trabajo.
Si el cabezal de sierra se encuentra
inclinado entre 22,5° y 48° hacia la
derecha: Afloje el tornillo de cabeza
ranurada
en cruz y coloque el tope
plegable hacia atrás.
Tornillo de retención del dispositivo
de tracción suelto.
Dispositivo de tracción en posición
posterior.
Serrar la pieza de trabajo:
1. Sujete la pieza de trabajo contra el
tope.
2. Pulse y mantenga pulsado el inte-
rruptor de conexión/desconexión.
3. Deslice hacia abajo muy despacio el
cabezal de sierra sujetando bien la
empuñadura. Al serrar sólo deberá
presionarse ligeramente. De este
modo, evitará un
descenso del
número de revoluciones del motor.
4. En caso de piezas de trabajo
anchas, durante el aserrado, arras-
tre el cabezal de sierra hacia
delante (hacia el operador).
5. Corte la pieza de trabajo en una
sola operaci
ón.
6. Suelte el interruptor de conexión/
desconexión y deje que el cabezal
de sierra vuelva lentamente a su
posición inicial superior.
3
Indicación:
las regletas de perfil de corona
pueden serrarse con el do rso sobre la
superficie de la mesa y el borde superior
en el tope de pieza de trabajo.
Los ajustes para serrar una regleta de
perfil de corona son los siguientes:
8.5 Cortar ranuras
3
Nota:
Al serrar ranuras no se produce
ningún corte pasante, sino que la pieza
de trabajo sólo se corta hasta una pro-
fundidad concreta. Esto es posible utili-
zando un dispositivo de tracción, que
permite mover el cabezal de sierra hori-
zontalmente sobre la pieza de trabajo, y
el límite de profundidad de corte, con el
que puede ajustarse una profundidad de
corte concreta.
Posición de inicio:
Cabezal de sierra girado completa-
mente hacia arriba.
Brazo basculante inclinado y blo-
queado en el ángulo deseado con
respecto a la superficie de trabajo.
Mesa giratoria enclavada en la posi-
ción deseada.
A PELIGRO
En el caso del corte de inglete doble,
la hoja de la sierra queda mucho
menos cubierta que en los cortes
normales, motivo por el cual
aumenta el riesgo de resultar herido.
Mantenga siempre una distancia
suficiente respecto a la hoja de la
sierra.
Anchura de la pieza aproximada (en
pulgadas) con el cabezal de sierra incli-
nado
22,5°
izquierda y
derecha
48°
izquierda y
derecha
Posición mesa giratoria
15° 10 13/16 10 13/16
22,5° 10 1/4 10 1/4
30° 9 5/8 9 5/8
45° 7 7/8 7 7/8
50° 7 1/16 7 1/16
60°
dere-
cha
5 1/2 5 1/2
Altura de la pieza aproximada (en pul-
gadas) con el cabezal de sierra incli-
nado
22,5°
izquier
da
22,5 °
dere-
cha
48 °
izquier
da
48 °
dere-
cha
Posición mesa giratoria
15° 2 3/4 2 9/16 1 3/4 13/16
22,5° 2 3/4 2 9/16 1 3/4 13/16
30° 2 3/4 2 9/16 1 3/4 13/16
45° 2 3/4 2 9/16 1 3/4 13/16
50° 2 3/4 2 9/16 1 3/4 13/16
60°
dere-
cha
2 3/4 2 9/16 1 3/4 13/16
Ángulo de
inclinación
Ángulo de
inglete
Esquina interior
Lado
izquierdo
33,9°
izquierda
31,6 °
derecha
Lado
derecho
33,9 °
derecha
31,6°
izquierda
Esquina exterior
Lado
izquierdo
33,9 °
derecha
31,6°
izquierda
Lado
derecho
33,9°
izquierda
31,6 °
derecha
A ATENCIÓN
Durante el proceso de corte es espe-
cialmente importante que no se apli-
que ninguna presión lateral sobre la
hoja de sierra. ¡En caso contrario, el
cabezal de sierra puede rebotar
bruscamente hacia arriba! Al realizar
ranuras utilice siempre un disposi-
tivo de sujeción para sujetar la pieza
de trabajo. Evite la presión lateral
sobre el cabezal de sierra. Com-
pruebe que la pieza de trabajo se
halla sobre una superficie plana y no
se atasca.
