35
FRANÇAIS
4. Dans le cas de pièces larges, tirez
la tête de la scie vers l'avant (vers
l'utilisateur).
5. Sciez la pièce en une seule opéra-
tion.
6. Relâchez l'interrupteur "marche-
arrêt" et laissez la tête de la scie
revenir lentement dans sa position
initiale supérieure.

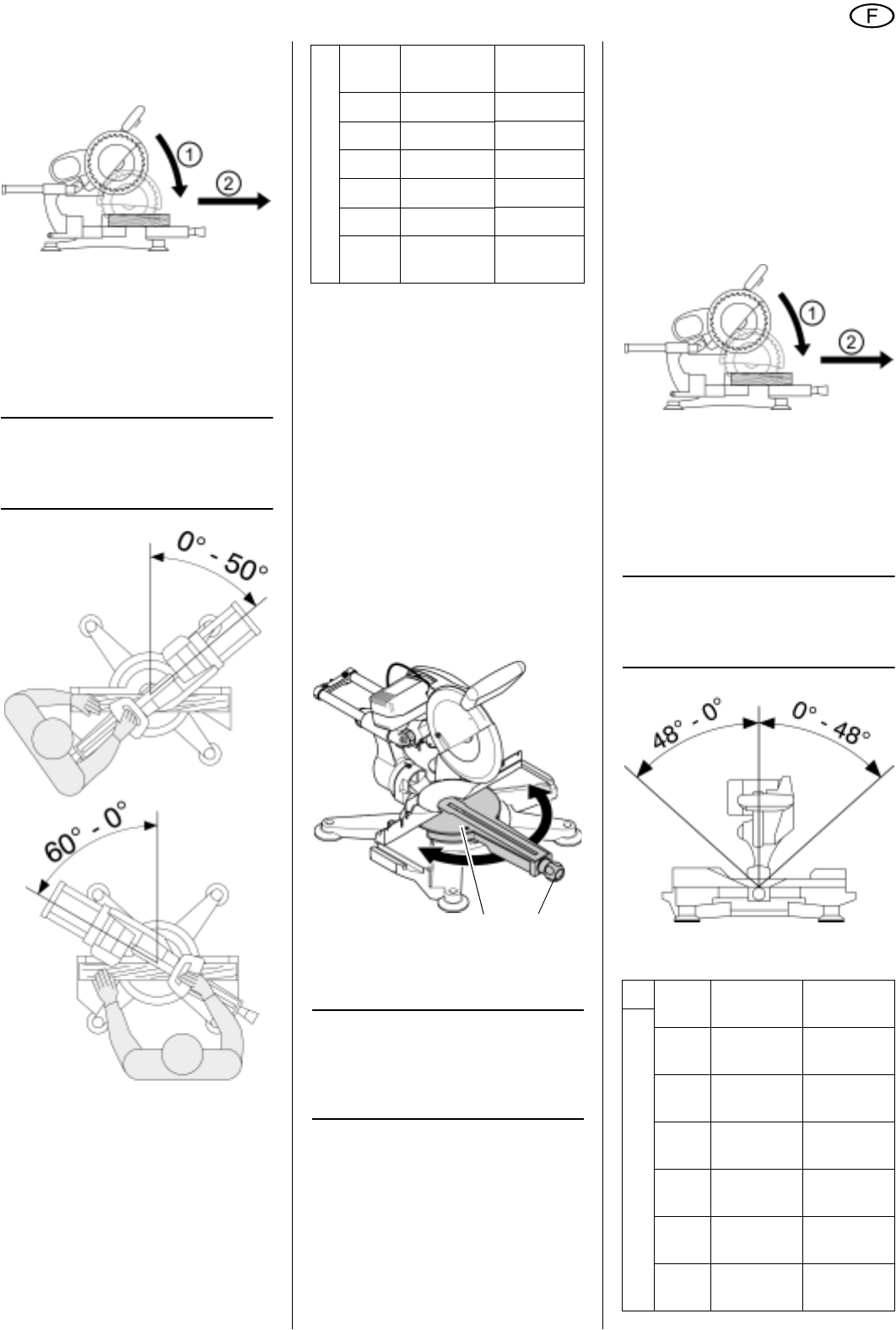

8.2 Coupes d'onglet
3
Remarque :
Dans les coupes d'onglet, la
pièce est coupée selon un certain angle
par rapport au bord de guidage.
Le tableau suivant indique les dimen-
sions maximales de la pièce pour les
angles de coupes d'onglet (en pouces):
Position initiale :
Tête de la scie complètement tour-
née vers le haut.
Limite
de profondeur de coupe
réglée sur la profondeur maximale.
Vis de butée serrée.
Tête de scie en position verticale
(0°), le levier de serrage du réglage
de l'inclinaison est serré.
Butée pliable rabattue vers le haut
et verrouillée.
Dispositif de traction vers l'arrière.
Vis de blocage du dispositif de trac-
tion desserrée.
Pour scier la pièce :
1. Desserrez la vis de blocage (49) de
la table tournante (48).
2. Tournez la table tournante (48) vers
la droite ou vers la gauche pour
l'amener sur l'angle souhaité.
3
Remarque :
La table tournante se verrouille
dans les positions fixes correspondant
aux angles 0°, 15°, 22,5°, 30°, 45° et
60°.
3. Une fois que vous avez réglé l'angle
de votre choix, SERREZ LA VIS DE
BLOCAGE (49) DE LA TABLE
TOURNANTE avant de commencer
à couper la pièce, même lorsque
vous utilisez une des positions
de verrouillage fixes (0°, 15°,
22,5°, 30°, 45° ou 60°).
4. Maintenez la pièce à travailler con-
tre la butée.
5. Appu
yez sur l'interrupteur "marche-
arrêt" et maintenez-le enfoncé.
6.Abaissez lentement la tête de scie
jusqu'en bas en maintenant ferme-
ment la poignée. Exercez juste une
légère pression en sciant. Cela
empêche que le régime du moteur
ne diminue.
7. Dans le cas de pièces larges, tirez
la tête de la scie vers l'avant (vers
l'utilisateur).
8. Sciez la pièce en une seule opéra-
tion.
9. Relâchez l'interrupteur "marche-
arrêt" et laissez la tête de la scie
revenir lentement dans sa position
initiale supérieure.
8.3 Coupes inclinées
3
Remarque :
Dans le cas des coupes incli-
nées, la pièce est coupée selon un cer-
tain angle par rapport à la verticale (90°).
Section maximale de la pièce (dimen-
sions en pouces) :
Position table tournante
Largeur
approx.
Hauteur
approx.
15° 10 13/16 3 3/16
22,5° 10 1/4 3 3/16
30° 9 5/8 3 3/16
45° 7 7/8 3 3/16
50° 7 1/16 3 3/16
60°
droite
5 1/2 3 3/16
48 49
Largeur
approx.
Hauteur
approx.
Angle d’inclinaison de la tête de scie
22,5°
gauche
11 7/32 2 3/4
22,5°
droite
11 7/32 2 9/16
45°
gauche
11 7/32 2 1/8
45°
droite
11 7/32 1
48°
gauche
11 7/32 1 3/4
48°
droite
11 7/32 13/16
