Pour éviter les blessures résultant d’une
mise en marche accidentelle, dé bran -
chez la fiche de la prise de courant avant d’effectuer quelque
réglage que ce soit.
1. Bouton de déblocage du verrouillage de l’interrupteur sur
arrêt – Il faut appuyer sur un de ces deux boutons avant de
pouvoir appuyer sur l’interrupteur.
2. Interrupteur – L’interrupteur utilisé avec le bouton de blocage à
l’arrêt « Lock-OFF » met la scie sous tension.
3. Poignée principale Cette poignée comprend l’interrupteur.
Abaissez-la pour faire descendre la lame et la faire pénétrer
dans la pièce.
4. Protecteur inférieur de lame/rebord de protecteur inférieur – Le
protecteur inférieur de lame aide à protéger vos mains contre la
lame en rotation. Il se rétracte au fur et à mesure que la lame est
abaissée. Ce rebord peut être utilisé pour soulever le disposition
de protection inférieur au cas celui-ci se coincerait sur un
ouvrage.
5. Lame Utilisez seulement des lames de 12 po (308 mm) de
diamètre) avec un trou d’arbre de 1 po (25,4 mm) de diamètre.
6. Déflecteur de copeaux Empêche les débris coupés de
l’ouvrage de pénétrer à l’intérieur du dispositif de protection
supérieur.
7. Dispositif de protection supérieur Recouvre la partie
supérieure de la lame.
8. Guide coulissant Supporte l’ouvrage. Le guide possède une
échelle graduée incor porée pour faciliter les coupes à répétition.
Le guide comporte également des trous qui servent à fixer un
guide auxiliaire, si désiré.
9. Guide fixe – Le guide fixe est assujetti à la base par des boulons
et il assure le soutien de l’ouvrage lorsque le guide coulissant est
retiré.
10. Inserts d’encoche Les inserts d’encoche peuvent être
ajustés à différentes largeurs de lame afin de réduire au
minimum les risques d’arrachement de l’ouvrage.
11. Court-circuitage du cran d’arrêt d’onglet – Permet d’inhiber
le cran d’arrêt et d’ainsi effectuer des micro-réglages à tout
angle d’onglet.
12. Bouton de blocage d’onglet – Le bouton de blocage d’onglet
bloque la table de la scie à onglet à tout angle d’onglet désiré.
13. Levier de cran d’onglet – Ce levier efface le cran, permettant
ainsi de libérer la table.
14. Levier de verrouillage du biseau Le levier de verrouillage
du biseau, qui est situé à l’avant, verrouille l’ensemble de tête
à l’angle de biseau désiré.
15. Échelle d’onglet/Pointeur d’onglet – Le pointeur tourne avec
la table et la lame. L’aiguille est dirigée vers l’échelle d’onglet
pour indiquer le paramètre d’angle avant qu’une coupe ne soit
effectuée.
16. Plaque de détente d’onglet La position de la plaque peut
être ajustée pour fixer le degré d’exactitude de ses
emplacements de détente.
17. Crans d’onglet – Il y a dix (10) encoches pour crans d’onglet
permettant de se régler rapidement et précisément aux angles
d’onglet les plus courants.
18. Table – Repose dans la base, supporte l’ouvrage, tourne pour
coupes à onglet désirées et tourne la tête. La partie avant
prolongée de la table est appelée le bras d’onglet.
19. Base – Assure une surface de travail pour supporter l’ouvrage.
20. Coussinets de montage de l’outil Les quatre coins de la
scie comportent des surfaces permettant de cramponner,
boulonner ou clouer la scie à une surface de travail plate.


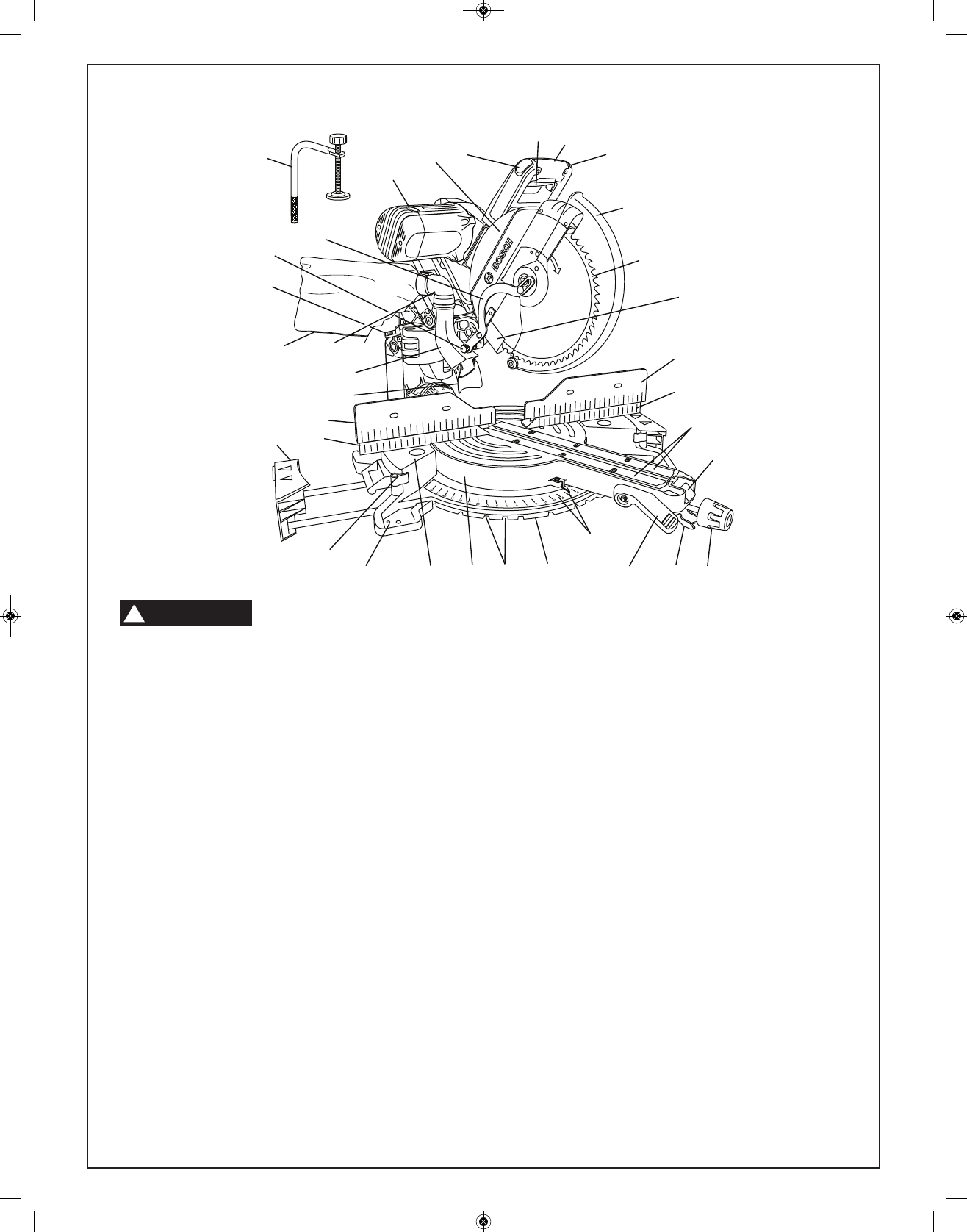

Familiarisez-vous avec votre scie à onglet
1
1
4
5
6
2
3
3
1
8
9
10
11
15
13
12
14
18
19
20
21
22
17
16
8
23
29
28
30
9
24
27
25
26
7
