Opérations de la scie
Coupes en biseau
Utilisation du bouton du sélecteur
de plage de biseau
Plage de biseau 1 = 0-45° à gauche
Cette plage de biseau à gauche est le réglage par défaut.
Travail dans la plage de biseau 1 :
1. Déplacez le guide coulissant de gauche vers l’extérieur afin de le
dégager du champ de l’ensemble de scie et verrouillez à nouveau
(Figure 51).
2. Soulevez le levier de verrouillage du biseau au-dessus de la
h
auteur de la table avec la main gauche.
3. Saisissez la poignée principale avec la main droite et inclinez
l’ensemble de scie à l’angle désiré.
4. Une fois dans la position de biseau désirée, tenez l’ensemble de
scie avec la main droite et utilisez votre main gauche pour
appuyer à fond sur le levier de verrouillage du biseau au-dessous
de la hauteur de la table.
REMARQUE : sans mettre la scie en marche (« ON »), effectuez une
coupe fictive afin de vous assurer que le guide puisse aller au-delà
des dispositifs de protection et ajustez si nécessaire.
Plage de biseau 2 = 0-45° à droite
Travail dans la plage de biseau 2 :
1. Déplacez le guide coulissant de droite vers l’extérieur afin de le
dégager du champ de l’ensemble de scie et verrouillez à nouveau
(Figure 51).
2. Soulevez le levier de verrouillage du biseau au-dessus de la
hauteur de la table avec la main gauche.
3. Saisissez la poignée principale avec la main gauche et inclinez
légèrement l’ensemble de scie vers la gauche tout en faisant
tourner le bouton du sélecteur de plage de biseau à ressort avec
la main droite afin que l’indicateur du bouton soit orienté vers le
réglage « 0-45° à droite » figurant sur l’étiquette (0-45° Right).
4. Une fois dans la position de biseau désirée, tenez l’ensemble de
scie avec la main droite et utilisez votre main gauche pour
appuyer à fond sur le levier de verrouillage du biseau au-dessous
de la hauteur de la table.
REMARQUE : lorsque l’ensemble de scie est incliné vers la gauche
au-delà de 0°, le bouton de contrôle du biseau reviendra
automatiquement à la plage de biseau par défaut 1. Ceci permet de
réinitialiser la butée de biseau à la valeur fixée à l’usine pour la
position importante de 0°.
Plage de biseau 3 = Angle de biseau max. à 47° vers la gauche
ou vers la droite
Ce réglage de la plage de biseau de pleine capacité se substitue à
toutes les butées établies à l’usine et permet de couper à des angles
de biseau au-delà de la limite normale de 45° d’un côté ou de l’autre.
Travail dans la plage de biseau 3 :
1. Déplacez les guides coulissants de gauche et de droite vers
l’extérieur afin de les dégager du champ de l’ensemble de scie et
verrouillez à nouveau (Figure 51).
2. Soulevez le levier de verrouillage du biseau au-dessus de la
hauteur de la table avec la main gauche.
3. Saisissez la poignée principale avec la main gauche et inclinez
légèrement l’ensemble de scie vers la gauche tout en faisant
tourner le bouton du sélecteur de plage de biseau à ressort avec
la main droite afin que l’indicateur du bouton soit orienté vers le
carré rouge au-dessous de la mention « Angle de biseau max. à
47° vers la gauche ou vers la droite » figurant sur l’étiquette
(Max. Bevel Angle to 47° Left or Right).
4. Une fois dans la position de biseau nécessaire, tenez l’ensemble
de scie avec la main droite et utilisez votre main gauche pour
appuyer à fond sur le levier de verrouillage du biseau au-dessous
de la hauteur de la table.
REMARQUE : le bouton du sélecteur restera dans cette position de
« neutralisation ». Tournez le bouton légèrement dans le sens des
aiguilles d’une montre et il reviendra automatiquement à la plage de
biseau 1 (position par défaut).

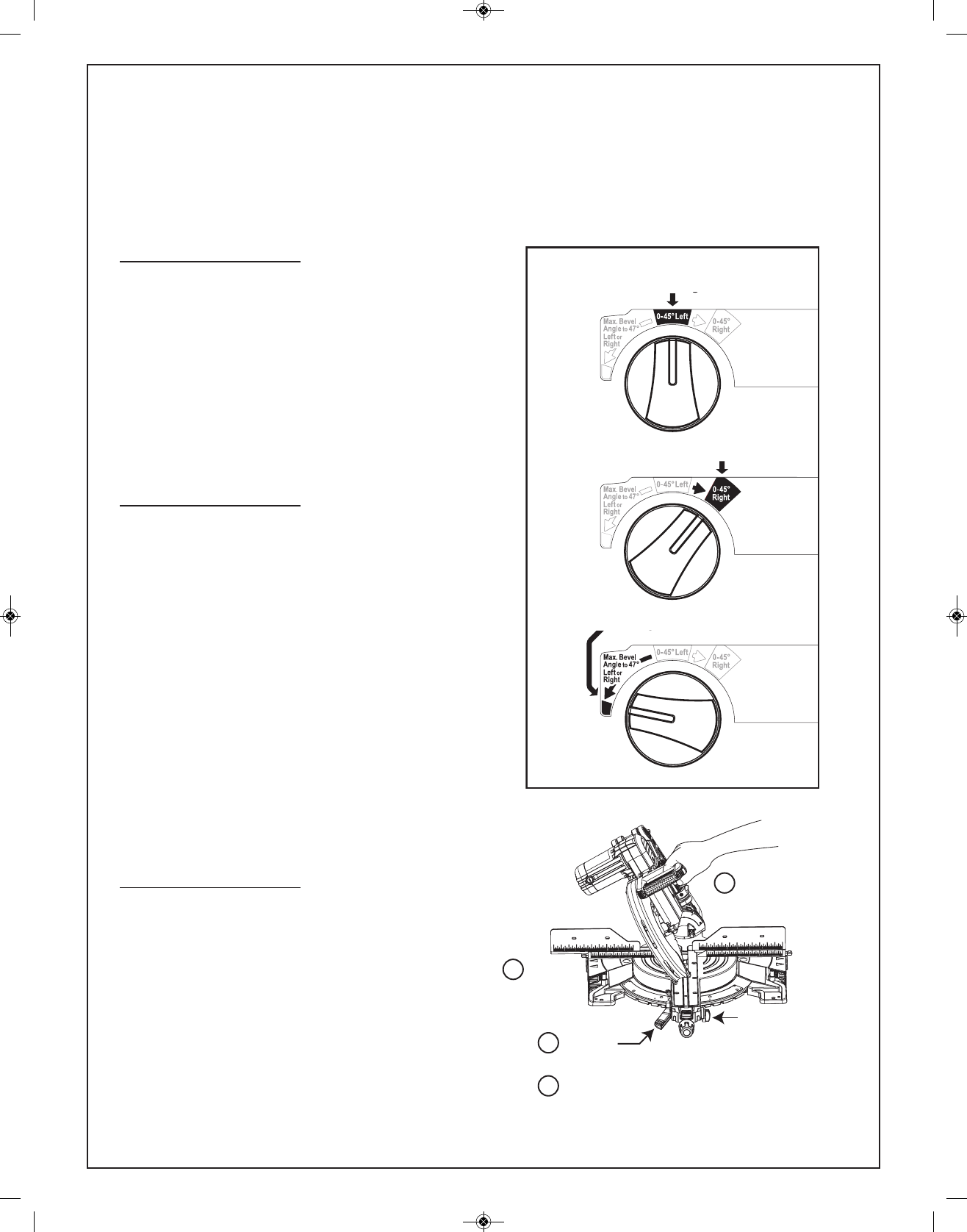

Figure 50
Figure 51
1
3
2
4
INCLINEZ
l’ensemble de sacie
Bouton du sélecteur
de plage de biseau
DÉPLACEZ
le guide
coulissant
SOULEVEZ
le levier de verrouillage du biseau
APPUYEZ
Bouton du sélecteur de plage de biseau
Plage de biseau 1
Plage de biseau 2
Plage de biseau 3
