Brides
Utilisation de la bride de fixation de l’ouvrage – Cette bride de
fixation permet d’assujettir facilement un ouvrage sur la table ou sur
la base.
1. Insérez la barre moletée de la bride de fixation dans un trou pour
goujon de fixation ; il y a deux trous pour des goujons de fixation
qui sont situés dans la base derrière le guide. L’extrémité moletée
doit être enfoncée dans le trou pour goujon de fixation sur au
m
oins 1/2 po.
2. Faites glisser la bride de fixation vers le bas jusqu’à ce que son
pied en caoutchouc entre en contact avec l’ouvrage.
3. Ajustez la hauteur de la bride de fixation pour que celle-ci n’entre
pas en contact avec le guide coulissant.
4. Faites tourner le bouton de contrôle de la bride de fixation jusqu’à
ce que l’ouvrage soit maintenu fermement en place.
5. Déplacez la tête de la scie vers le haut et vers le bas, ainsi que vers
l’avant et vers l’arrière, pour vous assurer que la bride de fixation
ne fait pas obstacle à son mouvement.
La bride de fixation ne pourra peut-être
pas être utilisée dans le contexte de
certaines coupes composées extrêmes. Dans de tels cas,
soutenez l’ouvrage avec votre main en dehors des zones « Danger
pour les mains ». N’essayez pas de couper des matériaux courts
qui ne peuvent pas être assujettis avec la bride de fixation ou avec
votre main en dehors des zones « Danger pour les mains ».

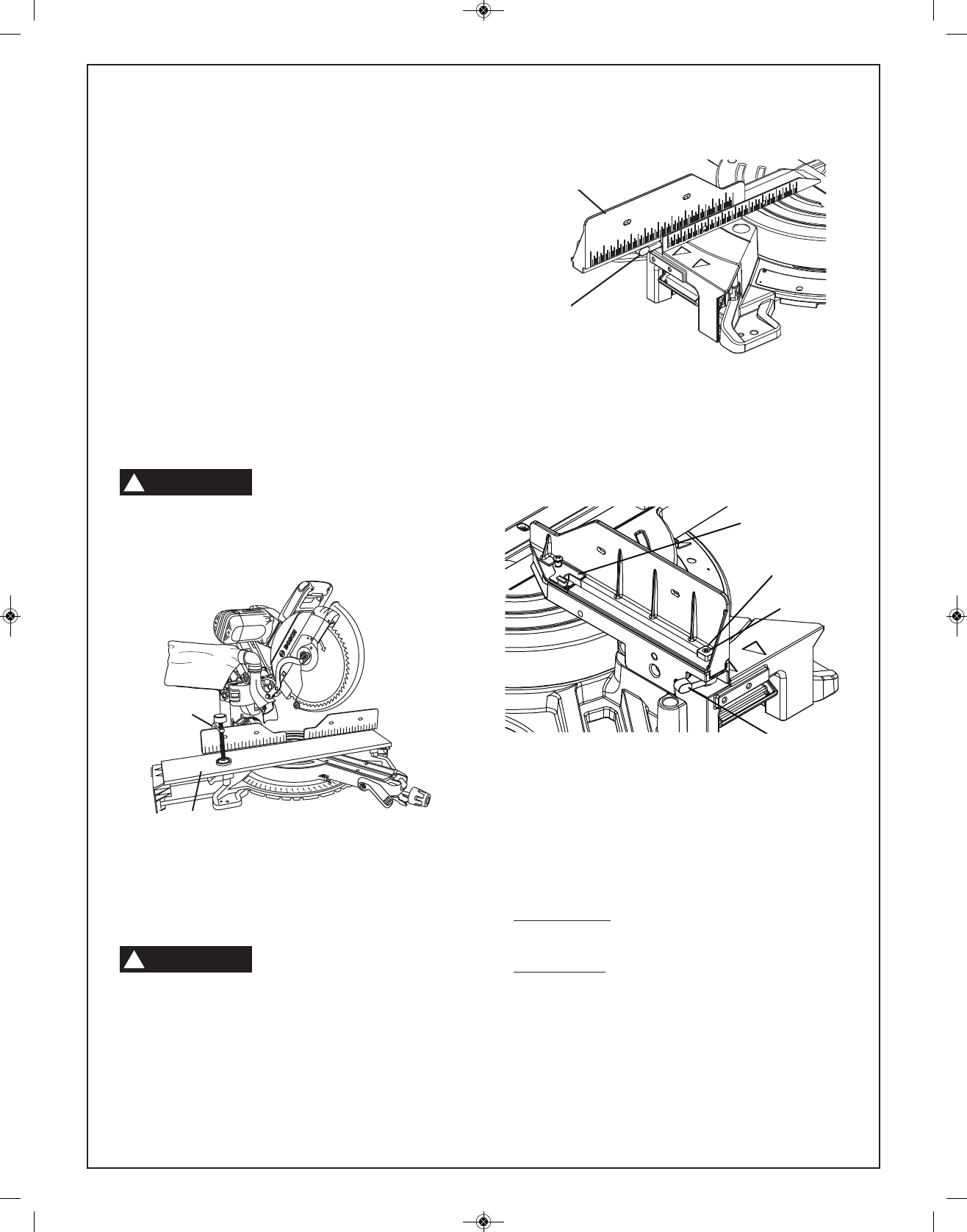

Figure 32. Bride de fixation de l’ouvrage
Brides de fixation – D’autres dispositifs d’assujettissement, tels que
des cols de cygne, peuvent être utilisés pour assujettir fermement
un ouvrage contre la table et le guide. Vérifiez que ces brides de
fixation ne se trouvent pas sur la course de la scie lors de la coupe.
Guides coulissants
Pour qu’il y ait assez d’espace entre
votre main et la lame de la scie,
étendez les guides et les rallonges de la base lorsque vous
effectuez des coupes en biseau, des coupes d’onglet ou des
coupes composées extrêmes.
Utilisation des guides coulissants
1. Tirez le levier de verrouillage du guide vers l’avant de l’outil pour
desserrer le guide.
2. Faites glisser le guide jusqu’à la position désirée.
3. Poussez le levier de verrouillage vers l’arrière de l’outil pour
verrouiller le guide en place.
Figure 33
Retrait des guides coulissants
1. Soulevez la languette de la plaque du cache et faites-la tourner
dans le sens opposé à celui du guide.
2. Poussez le levier de verrouillage vers la tête de la scie afin de
desserrer le guide.
3. Faites glisser le guide à fond dans le sens opposé à celui de la
tête de la scie.
4. Soulevez le guide coulissant pour le retirer.
Figure 34
Réglage de la levier de verrouillage des guides coulissants
1. Si le guide coulissant ne fonctionne pas comme cela est décrit, il
doit faire l’objet d’un nouveau réglage. Retirez le guide coulissant
- voir plus haut.
2. Appuyez fermement sur le bloc de verrouillage pour exposer la vis
de réglage - en utilisant un tournevis à pointe cruciforme N° 2,
tournez la vis d’un douzième de tour jusqu’à l’encoche suivante
dans le bloc.
Guide de gauche :
pour serrer le mécanisme de verrouillage -
tournez la vis dans le sens contraire des aiguilles d’une montre.
Pour desserrer - tournez la vis dans le sens des aiguilles d’une montre.
Guide de droite :
pour serrer le mécanisme de verrouillage -
tournez la vis dans le sens des aiguilles d’une montre. Pour
desserrer - tournez la vis dans le sens contraire des aiguilles d’une
montre.
3. Relâchez le bloc de verrouillage pour qu’il retourne dans sa
position élevée.
4. Remettez le guide coulissant à sa place en plaçant son grand trou
carré au-dessus du bloc de verrouillage. Faites glisser le guide
pour qu’il soit engagé à fond et refermez la languette de la plaque
du cache. Le guide devrait pouvoir se déplacer librement et se
verrouiller fermement n’importe où le long de sa course.
Clamp
Workpiece
Sliding Fence
Fence Lock
Lever
Locking
Block
Adjustment
Screw
Cover Plate Tab
Fence Lock
Lever
Préparation pour les opérations de la scie
Support de l’ouvrage
Bride de
fixation
Guide coulissant
L
evier de
verrouillage du
g
uide
Ouvrage
Languette de la
plaque du cache
Bloc de
verrouillage
Vis de réglage
Levier de verrouillage du guide
