Bosch Power Tools GCM12SD Saw User Manual



Abrazaderas
Utilización de la abrazadera para la pieza de trabajo – Esta
abrazadera sujeta fácilmente una pieza de trabajo a la mesa o la base.
1. Inserte la barra estriada de la abrazadera hacia abajo en un agujero
para poste de abrazadera; hay dos agujeros para poste ubicados
en la base detrás del tope-guía. El extremo estriado debe estar en
e
l poste al menos 1/2 pulgada.
2
. Deslice la abrazadera hacia abajo hasta que su pie de goma
contacte la pieza de trabajo.
3. Ajuste la altura de la abrazadera para que no toque el tope-guía
deslizante.
4. Rote el pomo de la abrazadera hasta que la pieza de trabajo esté
firmemente sujeta en la posición correcta.
5. Mueva el cabezal de la sierra hacia arriba y hacia abajo y hacia
delante y hacia atrás para asegurarse de que no toque la
abrazadera.
Es posible que haya cortes com -
puestos extremos en que no se pueda
usar una abrazadera. Sujete la pieza de trabajo con la mano
fuera de la “Zona de no tocar con la mano”. No intente cortar
piezas cortas que no se puedan fijar con una abrazadera y que
puedan hacer que la mano quede dentro de la “Zona de no tocar
con la mano”.

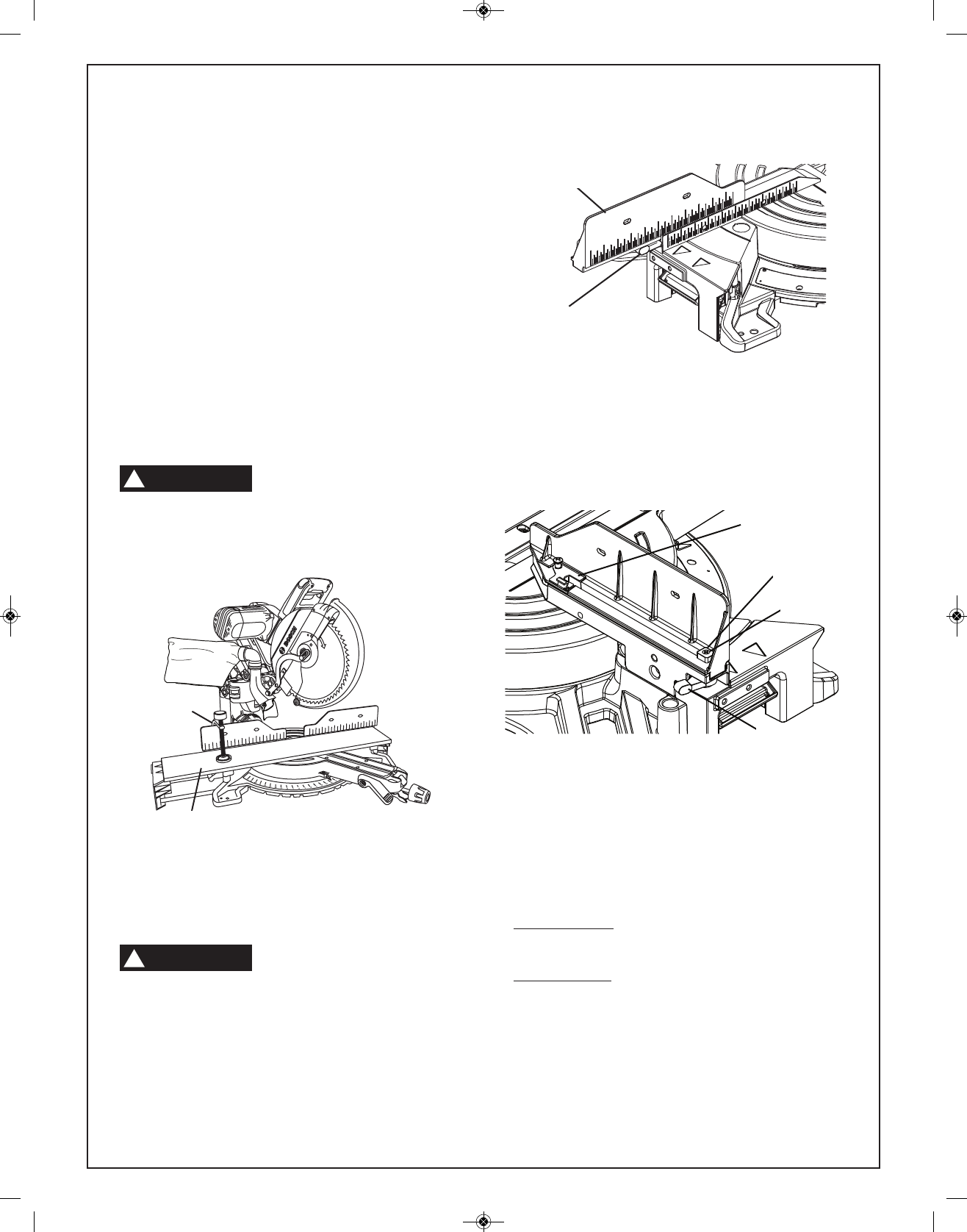

Figura 32. Abrazadera para la pieza de trabajo
Abrazaderas Otros dispositivos de sujeción, tales como
abrazaderas en C, se pueden utilizar para sujetar firmemente la
pieza de trabajo contra la mesa y el tope-guía. Asegúrese de que las
abrazaderas estén fuera de la trayectoria de corte.
Topes-guía deslizantes
Para proporcionar suficiente espacio
(6 pulgadas como mínimo) desde la
mano hasta la hoja de sierra, extienda los topes-guía
deslizantes y las extensiones de la base cuando haga cortes
extremos en bisel, a inglete o compuestos.
Utilización de los topes-guía deslizantes
1. Jale la palanca de fijación del tope-guía hacia la parte delantera
de la herramienta para aflojar el tope-guía.
2. Deslice el tope-guía hasta la posición deseada.
3. Empuje la palanca de fijación hacia la parte trasera de la
herramienta para fijar la posición del tope-guía.
Figura 33
Remoción de los topes-guía deslizantes
1. Levante la lengüeta de la placa de cubierta y rótela alejándola
del tope-guía.
2. Empuje la palanca de fijación hacia el cabezal de la sierra para
aflojar el tope-guía.
3. Deslice el tope-guía completamente hacia fuera, alejándolo del
cabezal de la sierra.
4. Levante el tope-guía deslizante para retirarlo.
Figura 34
Ajuste de la palanca de fijación del tope-guía deslizante
1. Si el tope-guía deslizante no funciona tal y como se ha descrito,
necesita ser ajustado. Retire el tope-guía deslizante. Vea más
arriba.
2. Empuje firmemente hacia abajo sobre el bloque de fijación para
dejar al descubierto el tornillo de ajuste. Utilizando un destornillador
Phillips No. 2, gire el tornillo 1/12 de vuelta hasta la siguiente
muesca del bloque.
Tope-guía izquierdo:
Para apretar el cierre: Gire el tornillo en sentido
contrario al de las agujas del reloj. Para aflojarlo: Gire el tornillo en
el sentido de las agujas del reloj.
Tope-guía derecho:
Para apretar el cierre: Gire el tornillo en el
sentido de las agujas del reloj. Para aflojarlo: Gire el tornillo en
sentido contrario al de las agujas del reloj.
3. Suelte el bloque de fijación de vuelta hasta su posición hacia arriba.
4. Coloque de nuevo el tope-guía deslizante poniendo su agujero
cuadrado grande sobre el bloque de fijación. Deslice el tope-guía
completamente hacia dentro y cierre la lengüeta de la placa de
cubierta. El tope-guía se debe mover libremente y quedar
bloqueado firmemente en cualquier lugar a lo largo de su gama de
recorrido.
Clamp
Workpiece
Sliding Fence
Fence Lock
L
ever
Locking
Block
Adjustment
Screw
Cover Plate Tab
Fence Lock
Lever
Preparación para las operaciones de la sierra
Soporte de la pieza de trabajo

Abrazadera
T
ope-guía deslizante
P
alanca de
fijación del
t
ope-guía
Pieza de trabajo
L
engüeta de la placa
de cubierta
Bloque de
fijación
Tornillo de
ajuste
Palanca de fijación
del tope-guía
ADVERTENCIA
!
ADVERTENCIA
!
