Ensamblaje
Para evitar posibles lesiones,
desconecte el enchufe de la fuente de
alimentación antes de realizar cualquier ensamblaje, ajuste o
r
eparación.
Instalación de una hoja de 12 pulgadas
Para evitar lesiones, no utilice una
hoja mayor o menor de 12 pulgadas de
diámetro y eje portaherramienta de 1 pulgada. El grosor máximo
del plato de la hoja es 0.100 pulgadas.
Para reducir el riesgo de lesiones, use
una hoja de sierra con capacidad
nominal de 3800/min (RPM) o mayor.
1. Siga todos los pasos de “Ensamblaje del protector móvil” y
“Remoción de la hoja”.
2. Maneje cuidadosamente la hoja nueva. Asegúrese de que la
flecha de rotación ubicada en la hoja coincida con la flecha de
rotación ubicada en el protector inferior. Deslice la hoja hacia
arriba, entre los lados del deflector de virutas y por el eje
portaherramienta. Mueva la hoja de manera que su agujero para
eje portaherramienta vaya alrededor del anillo de soporte de la
arandela interior (vea las figuras 4 y 5).
3. Coloque la arandela exterior sobre el eje portaherramienta y
apriete con los dedos el perno de la hoja (en sentido contrario
al de las agujas del reloj). Asegúrese de que la hoja haya
permanecido en el anillo de soporte de la arandela interior.
4. Rote la hoja lentamente mientras presiona el cierre del eje
portaherramienta hasta que se asiente completamente en su
posición fija.
5. Utilizando la llave hexagonal de 6/4 mm, apriete firmemente el
perno de la hoja en sentido contrario al de la agujas del reloj.
NOTA: Este perno tiene roscas a izquierdas. No lo apriete
excesivamente. Se puede utilizar una llave hexagonal de 6 mm
como alternativa.
6. Retire el eslabón del protector inferior del tornillo trasero de la
placa de cubierta. Rote el protector inferior y la placa de
cubierta alrededor del tornillo delantero de la placa de cubierta
hasta que la ranura de la placa de cubierta se deslice debajo de
la cabeza del tornillo trasero de la placa de cubierta. Apriete
completamente ambos tornillos de la placa de cubierta
utilizando la llave hexagonal de 6/4 mm.
7. Coloque el eslabón del protector inferior de vuelta en la
posición original y luego apriete firmemente con los dedos el
pomo del eslabón en el poste de pivote. Es posible que sea
necesario retraer el protector interior mientras se aprieta el
pomo del eslabón.
8. Asegúrese de que el cierre del eje portaherramienta esté suelto
para que la hoja gire libremente.
9. Coloque la llave hexagonal de 6/4 mm de vuelta en el área de
almacenamiento.
Apriete los tornillos de la placa de
cubierta. Si los tornillos de la placa de
cubierta están flojos, pueden interferir con el protector inferior
d
e la hoja y engancharlo. No utilice nunca la sierra si tener la
placa de cubierta instalada de manera segura en su sitio. El
protector inferior no funcionará correctamente.
D
espués de instalar una hoja nueva,
asegúrese de que la hoja no interfiera
con el inserto de la mesa en las posiciones de bisel a 0° y 45°.
Baje la hoja al interior de la ranura para la hoja y compruebe si
hay contacto con la base o la estructura de la mesa giratoria. Si
la hoja contacta la base o la mesa, obtenga servicio autorizado.

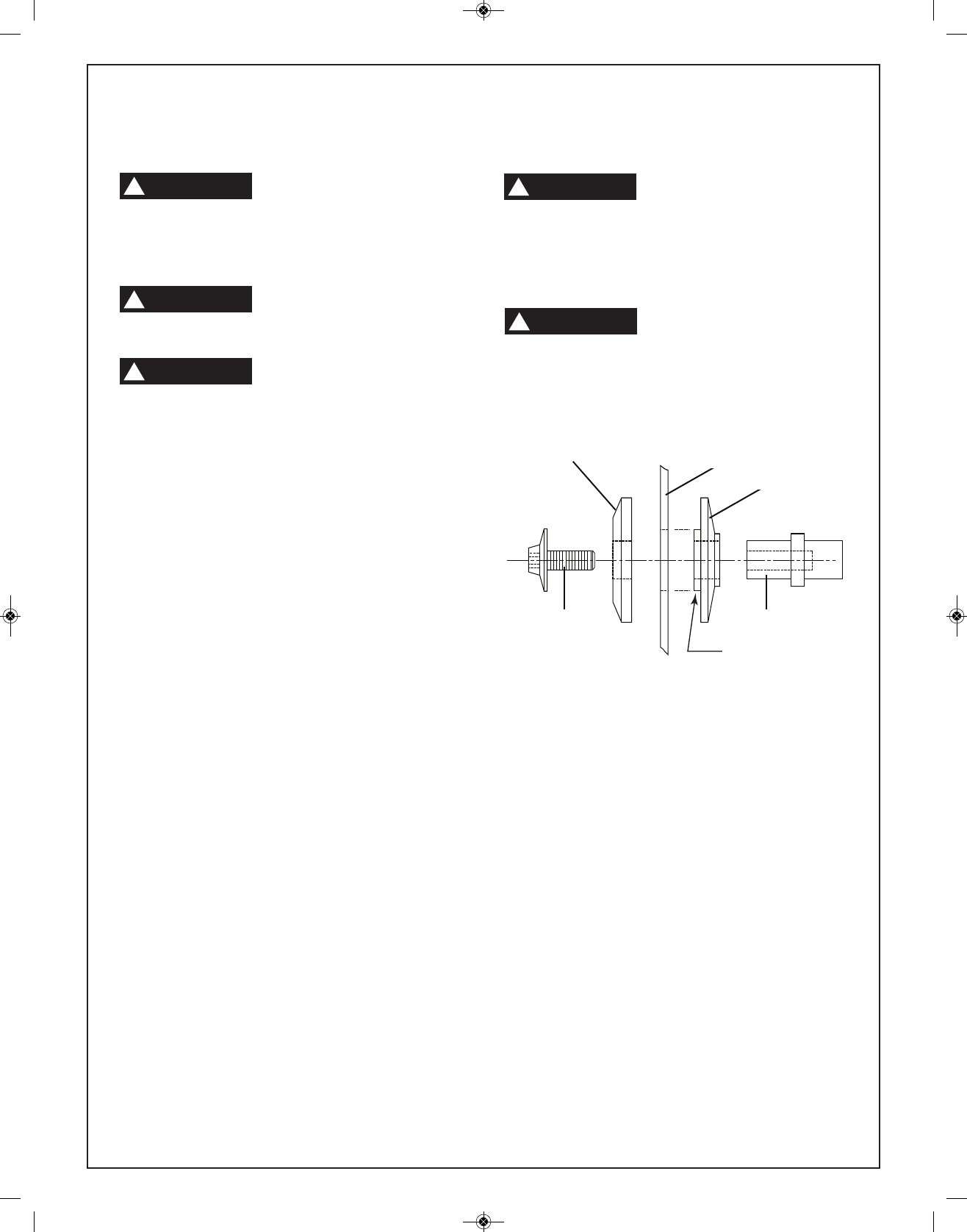

Figura 5. Herrajes de la hoja
Outer Washer
Inner Washer
Blade Bolt
Saw Blade
Arbor Shaft
Support Ring
Remoción e instalación de las hojas
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
Arandela exterior
H
oja de sierra
Arandela interior
Perno de la hoja
Eje portaherramienta
Anillo de soporte
ADVERTENCIA
!
BM 2610007877 04-10:BM 2610007877 04-10.qxp 4/26/10 8:13 AM Page 68
