Système de détente d’onglet – Procédure de réglage
Étalonnage du système de détente d’onglet
1. Engagez la détente d’onglet à la position 0°. Desserrez le bouton
de verrouillage d’onglet d’un demi-tour.
2. Localisez quatre trous ronds dans la plaque de l’échelle d’onglet.
Il y a une vis dans chaque trou. Utilisez la petite extrémité de la
c
lé hexagonale de 6/4 mm ou d’un clé hexagonale de 4 mm pour
desserrer toutes les quatre vis d’un à deux tours. Ceci desserrera
la plaque de détente d’onglet (voir Figure 18).

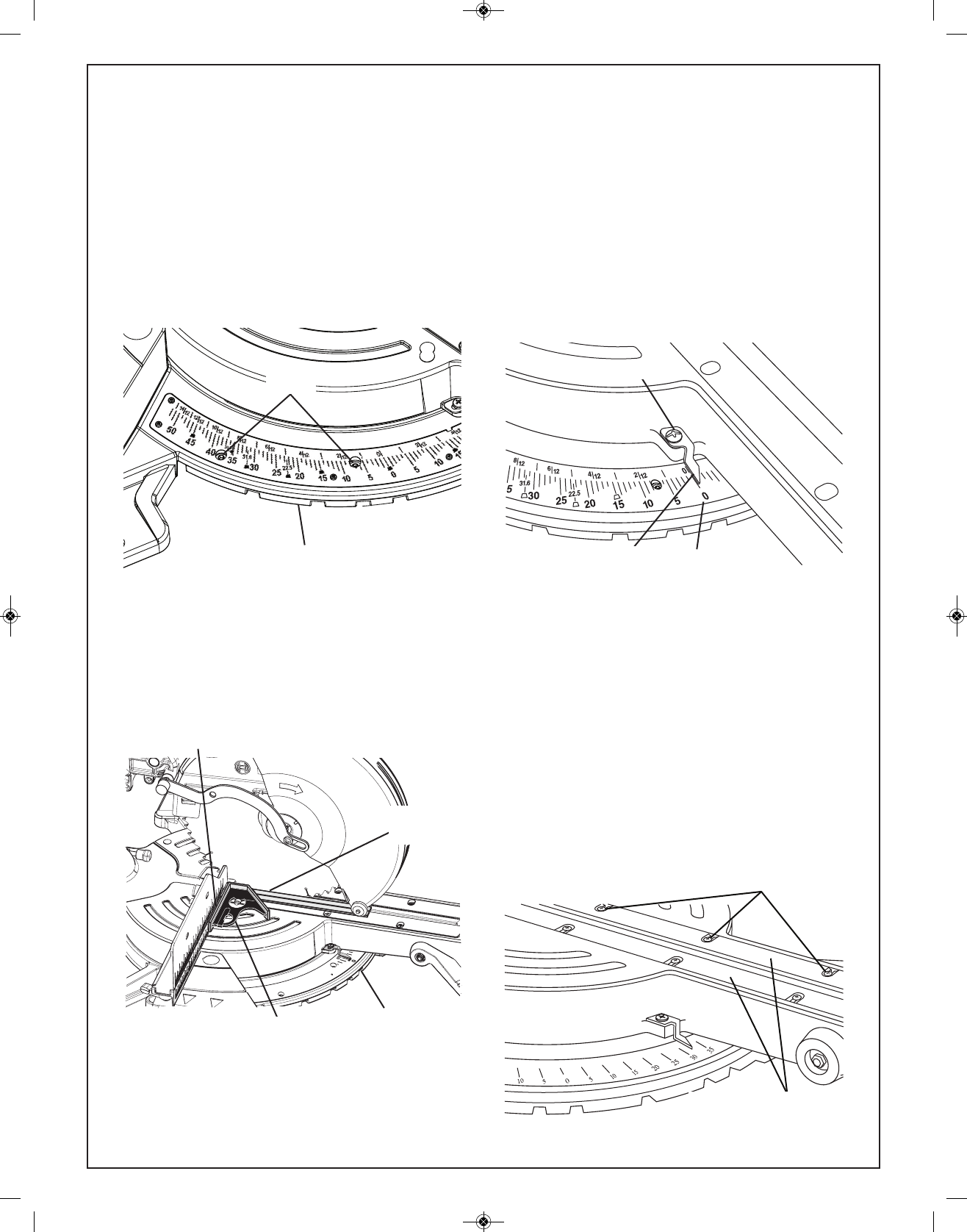

Figure 18
3. Verrouillez la scie en position abaissée au moyen du goujon de
verrouillage de l’ensemble de tête (article 43 – page 117).
4. Tenez un côté d’une équerre combinée de 90° contre le guide et
faites tourner la table (et la plaque de détente) jusqu’à ce que le
côté de la lame de scie soit complètement en contact avec
l’autre côté de l’équerre.
Figure 19
5. Serrez toutes les quatre vis – desserrez le pointeur de l’échelle
d’onglet et remettez-le dans la position « 0 ».
Réglage du pointeur de l’échelle d’onglet
1. Faites tourner la table à la position 0° et verrouillez-la en place.
2. Élevez l’ensemble de tête pour le mettre dans la position la plus
haute (UP).
3. Desserrez la vis de réglage du pointeur qui tient le pointeur de
l’échelle d’onglet en place (voir Figure 20).
4. Positionnez le pointeur pour l’aligner avec le trait correspondant
à 0°. Serrez la vis.
Figure 20. Réglage de l’échelle d’onglet
Réglage des éléments amovibles
pour traits de scie
Les éléments amovibles pour traits de scie doivent être ajustées près
de la lame, mais sans toucher la lame afin de ne pas risquer
d’endommager le bas de l’ouvrage.
1. Maintenez l’ensemble de tête de scie enfoncé et appuyez sur le
goujon de verrouillage de l’ensemble de tête (article 43 – page
117) pour maintenir la scie en position abaissée (DOWN).
2. Desserrez les six vis des éléments amovibles pour traits de scie
en utilisant un tournevis à pointe cruciforme N° 2.
3. Ajustez les éléments amovibles pour traits de scie aussi près de
la lame (dents) que possible sans contact avec la lame.
4. Serrez les vis des éléments amovibles pour traits de scie.
REMARQUE : si les angles de biseau sont extrêmes, la lame de la scie
risque d’entailler légèrement l’élément amovible pour traits de scie.
Figure 21. Éléments amovibles pour traits de scie
