Réglages
Pour ne pas risquer de blessures, dé -
branchez toujours la fiche électrique de
la prise de courant avant d’effectuer toute opération d’assemblage,
d
e réglage ou de réparation.
Quand une nouvelle lame est installée, il peut être nécessaire de
v
érifier le jeu de la lame par rapport à la structure de la plaque
tournante. La plaque de butée pour la profondeur de coupe doit
rendre possible les coupes à profondeur non limitée (coupes
normales) aussi bien que les coupes non traversantes qui servent
à couper des rainures.
Réglage de la profondeur de la lame pour des
coupes normales à profondeur non limitée
1. Lorsque vous effectuez des coupes normales à profondeur non
limitée, poussez la plaque de butée pour la profondeur de coupe
en direction de la tête de scie (voir Figure 16). Ceci permettra à
la vis de butée de profondeur de traverser entièrement le trou
dans la plaque.
2. Assurez-vous que la coupe aura la profondeur désirée :
Fixez la table à un angle d’onglet de et poussez
complètement la scie en arrière.
Tirez sur le goujon de verrouillage de l’ensemble de tête afin
de le faire sortir pour le mettre en position de relâchement.
Appuyez sur la tête de la scie et regardez la vis de butée de
profondeur passer à travers la plaque de butée sans se
coincer ou sans entrer en contact avec la plaque.
Réglage de la profondeur de la lame
pour les coupes non traversantes afin
de couper des rainures
REMARQUE : pour obtenir les meilleurs résultats possibles, Bosch
recommande l’utilisation d’une scie circulaire à table avec un jeu de
lames à rainurer en option pour couper des rainures et pour faire
des coupes non traversantes. Si une telle scie n’est pas disponible,
la fonctionnalité décrite ci-dessous est une autre possibilité
pratique.
1. Relâchez (en le faisant sortir) le goujon de verrouillage de
l’ensemble de tête et laisser la tête de la scie monter au
maximum. Faites glisser la tête de la scie dans sa position
totalement rentrée.
2. Tirez sur la plaque de butée pour la profondeur de coupe afin de
la faire sortir de la tête de la scie (Figure 17).
3. Saisissez la poignée principale (article 3, page 116) et appuyez
sur la tête de la scie tout en regardant la vie de butée pour la
profondeur de coupe entrer en contact avec la surface du haut
de la plaque de butée pour la profondeur de coupe. La vis ne
dépassera au-delà de la limite du trou dans la plaque.
4. Tournez le bouton au bout de la vis de butée pour la profondeur
de coupe (le bout fileté étant toujours en contact avec la plaque
de butée) et regardez le bas de la lame de scie en mouvement.
Cet ajustement permet de régler la profondeur de la coupe.
Voir page 152 pour des instructions sur la « Coupe de rainures ».

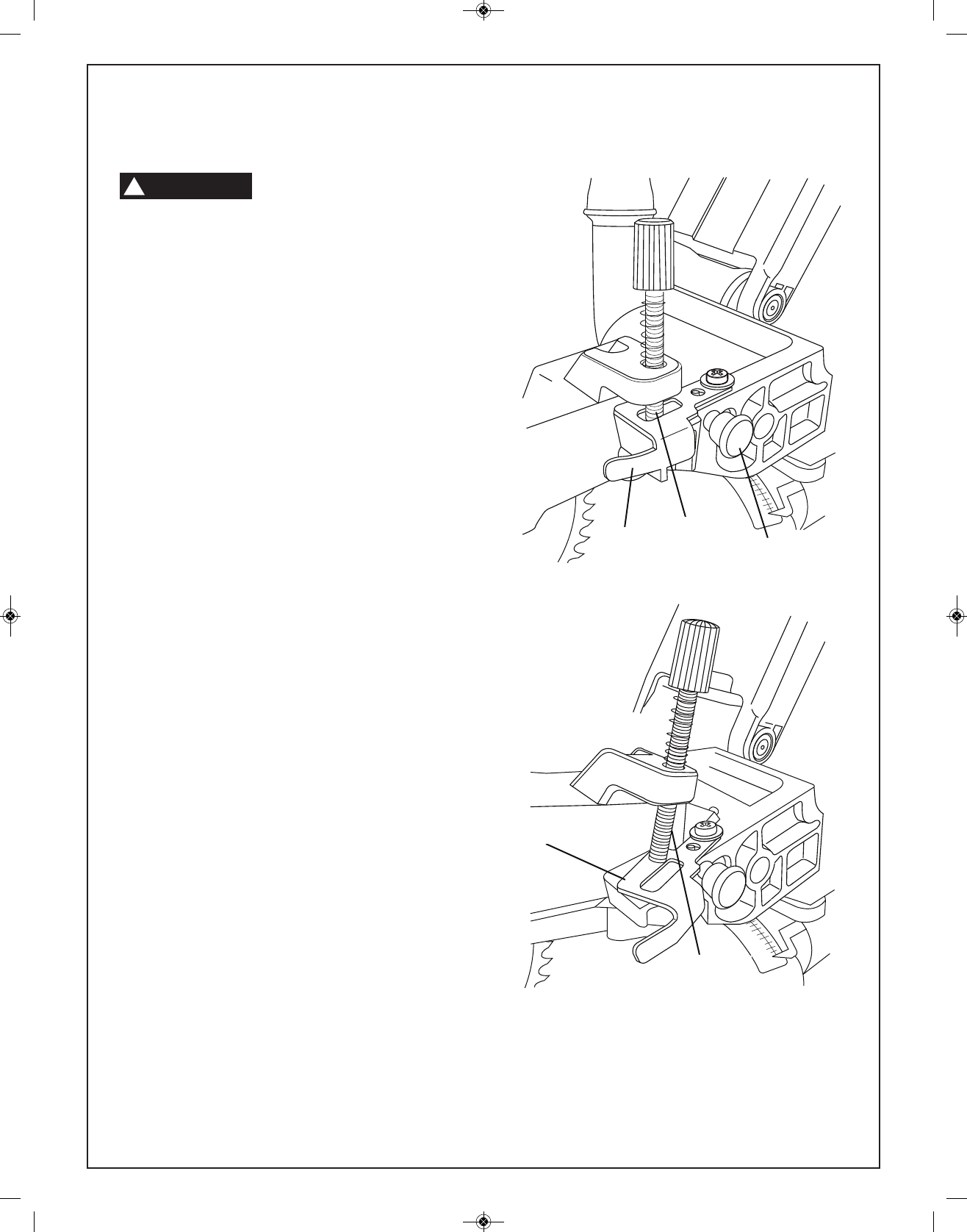

Figure 16
Figure 17
Depth
Stop Screw
Depth Stop
Plate
Head Assembly
Lock Pin
Depth
Stop Screw
Depth Stop
Plate
Réglage de la profondeur de coupe
Plaque de butée
p
our la profondeur
de coupe
V
is de butée
pour la
p
rofondeur
de coupe
G
oujon de verrouillage
de l’ensemble de tête
Plaque de butée pour la
profondeur de coupe
Vis de butée pour la
profondeur de coupe
