Assemblage
Pour ne pas risquer de blessures, dé -
branchez toujours la fiche électrique de
la prise de courant avant d’effectuer toute opération d’assemblage,
de réglage ou de réparation.
Le système de collecte de la sciure utilisé sur cet outil est unique en
son genre parce qu’il n’est pas attaché au dispositif de protection
supérieur. Ce placement assure une excellente collecte de la sciure
dans la majorité des coupes. N’oubliez jamais de débrancher la scie
lorsque vous procédez à un ajustement ou au retrait de quelconques
composants du système de collecte de la sciure.
Coude
L
e coude est attaché à la partie supérieure de la chute à sciure.
REMARQUE : il est recommandé que le coude soit toujours en place
avant que l’outil ne soit utilisé – il est nécessaire pour diriger la sciure
et les débris dans le sens opposé à celui de l’opérateur. Il est possible
de faire tourner le coude pour changer son orientation sans le
détacher. Le coude soutient le sac à sciure, ou il peut être connecté
à un aspirateur.
Enlèvement du coude – Pour le nettoyage, il est possible de retirer
le coude en tirant dessus et en le faisant tourner jusqu’à ce qu’il se
sépare de la chute à sciure, Rattachez le coude en appuyant dessus
et en le faisant tourner jusqu’à ce qu’il soit à sa place en dessus de
l’anneau de retenue moulé de la chute. Rattachez-le toujours avant de
vous servir de la scie.
Attachement et réglage de la position
du sac à sciure
Attachement (et enlèvement) du sac à sciure – le coude est
pourvu de goujons au-dessus et au-dessous de l’orifice de sortie,
qui permettront d’engager l’extrémité d’accouplement de l’ensem -
ble de sac de poussière. Pour attacher le sac à sciure, alignez les
fentes du dispositif d’accouplement avec les goujons du coude,
puis appuyez dessus et faites-le tourner dans le sens des aiguilles
d’une montre. Pour retirer le sac à sciure, faites tourner le dispositif
d’accouplement dans le sens contraire des aiguilles d’une montre,
puis tirez dessus pour le détacher – laissez toujours le coude sur la
chute à sciure (voir Figure 6).
Réglage du sac à sciure – Après avoir attaché le sac, il est recom -
mandé de faire une « coupe fictive » avant de couper un quelconque
matériau avec la scie – cela signifie : débranchez l’outil, réglez-le en
fonction de la coupe prévue et pratiquez cette coupe. Pour certaines
coupes en biseau, il faudra peut-être déplacer le guide coulissant ou
même le retirer complètement pour empêche qu’il ne soit coupé lui-
même ou qu’il soit mis en contact avec le sac à sciure. Il faudra peut-
être aussi changer la position du sac en le faisant tourner s’il entre en
contact avec l’ouvrage pendant une coupe coulissante.

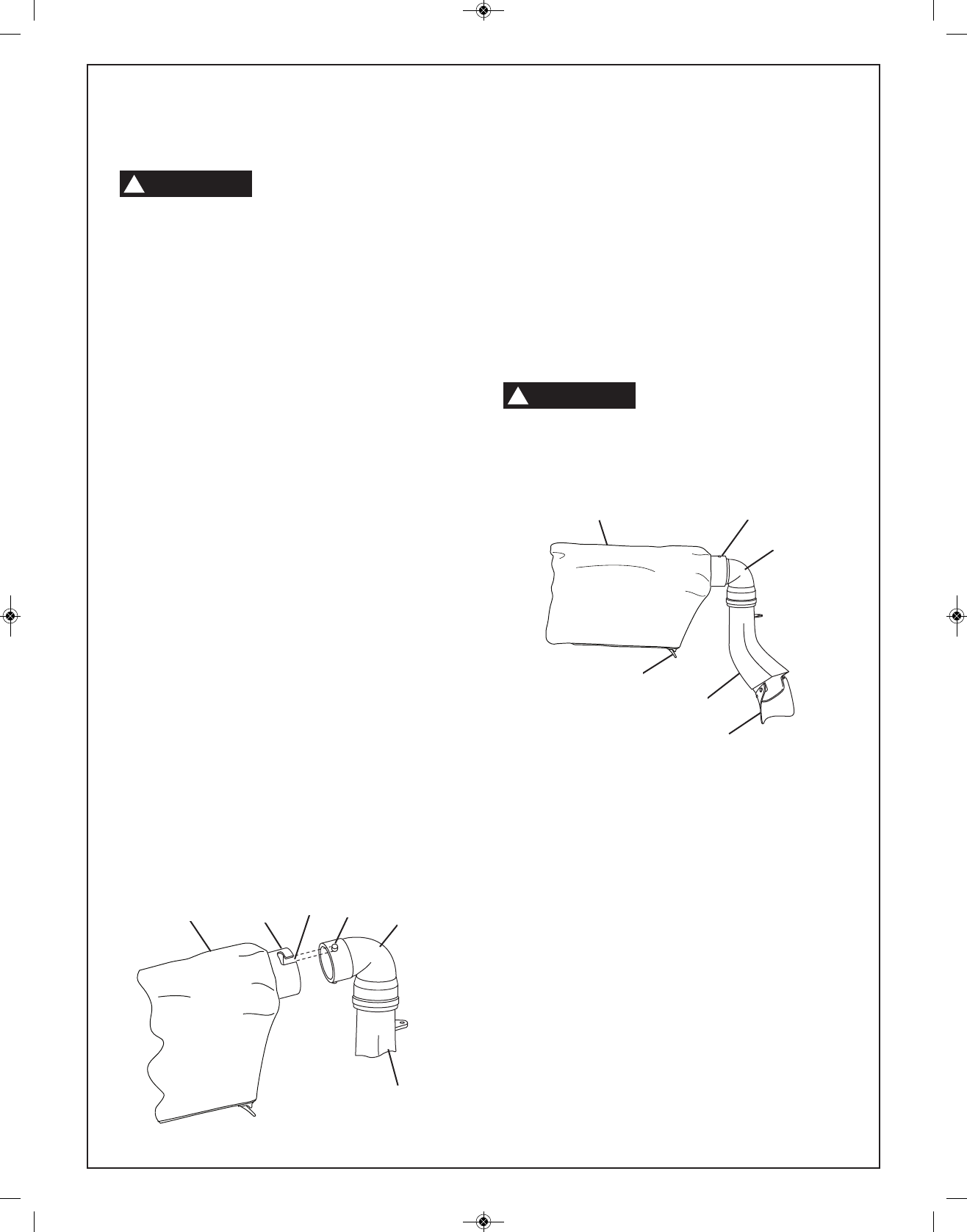

Figure 6
Utilisation et nettoyage du sac à sciure
Utilisation du sac à sciure – Attachez le sac propre au coude.
Ajustez le coude et le sac à sciure si besoin est de façon qu’ils ne
fassent pas obstacle au fonctionnement de l’outil pendant
l’opération de coupe prévue.
N
ettoyage du sac à sciure – Lorsque le sac à sciure sera plein aux
2/3 ou aux 3/4, détachez-le de la scie. Placez le sac dans un récipient
approprié et ouvrez la fermeture à glissière située au fond du sac.
Tenez le sac par son extrémité d’accouplement et secouez-le
vigoureusement jusqu’à ce que toute la sciure et tous les débris en
soient tombés. Fermez ensuite la fermeture à glissière et rattachez
le sac. REMARQUE : nettoyez le sac à la fin de l’opération de coupe
et avant de transporter la scie ou de la ranger (voir Figure 7).
Faites extrêmement attention lorsque
vous jetez la sciure. Certains
matériaux en forme de particules fines peuvent être explosifs.
Ne jetez pas de sciure de bois dans un feu. Une combustion
spontanée peut se produire au bout d’un certain temps en
conséquence du mélange d’huile ou d’eau avec des particules
de sciure de bois.
Figure 7
Coupler
Slot
Pin
Dust Bag
Elbow
Dust Chute
Coupler
Zipper
Dust Bag
Dust Chute
Rubber Deflector
Elbow
