Réglages
Pour ne pas risquer de blessures, dé -
branchez toujours la fiche électrique de
la prise de courant avant d’effectuer toute opération d’assemblage,
d
e réglage ou de réparation.
Goujon de verrouillage de l’ensemble de tête
L
e goujon de verrouillage de l’ensemble de tête (article 43 – page
117) est situé du côté droit du goujon pivotant (article 34 – page
117). Il sert à maintenir l’ensemble de tête de scie dans la position
abaissée (DOWN). Cette position empêche le tête de rebondir
pendant le transport. Ceci rend également la scie plus compacte, ce
qui facilite son levage et son rangement. Cette position est
également nécessaire pour certaines procédures d’étalonnage.
Pour engager le goujon de verrouillage
de l’ensemble de tête
1. Vérifiez que la plaque de butée pour la profondeur de coupe
(article 33 – page 117) est désengagée, ou appuyée dans la
position de gauche.
2. Saisissez la poignée principale de la scie (article 3 – page 116)
et appuyez sur l’ensemble de tête.
3. Tout en appuyant sur la tête de la scie et en la maintenant
enfoncée, appuyez sur le goujon de verrouillage de l’ensemble
de tête. Relâchez l’ensemble de tête. La tête est maintenant
verrouillée en position abaissée (DOWN) (voir Figure 11).
Pour désengager le goujon de verrouillage
de l’ensemble de tête
1. Saisissez la poignée principale et appuyez sur l’ensemble de tête.
2. Tout en appuyant sur la tête de la scie et en la maintenant en -
foncée, tirez sur le goujon de verrouillage de l’ensemble de tête.
R
elâchez le goujon de verrouillage, mais continuez à tenir la
poignée principale. Laissez la tête de scie à ressort remonter
lentement jusqu’au bout de sa course, puis relâchez la poignée.

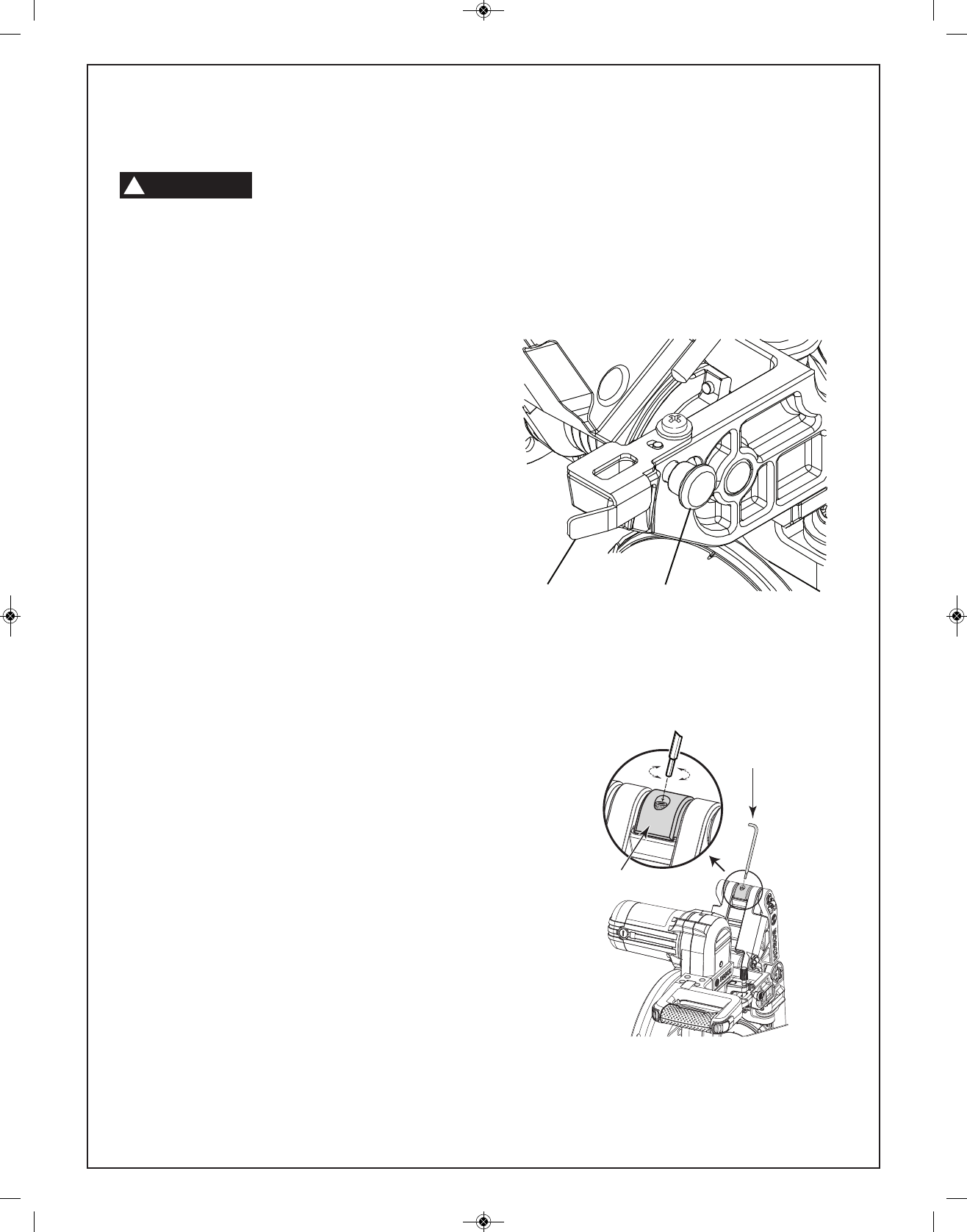

Figure 11
Depth Stop
Plate
Head Assembly
Lock Pin
Utilisation du goujon de verrouillage de l’ensemble de tête
Pour ajuster le contrôleur
du mouvement coulissant
Le contrôleur du mouvement coulissant est attaché au joint
supérieur du mécanisme coulissant ; il est conçu pour contrôler la
régularité du mouvement coulissant de la scie. Le contrôleur n’est
pas ajusté en usine lors de son assemblage ; par conséquent, le
mouvement est très régulier. Pour ajuster la régularité du
mouvement coulissant, serrez ou desserrez légèrement les deux vis
en haut de l’instrument en utilisant la clé hexagonale de 6/4 mm ou
une clé hexagonale de 4 mm (voir Figure 12).
Figure 12
6/4mm Hex Key
x 2 Screws
Glide Movement
Controller
Utilisation du contrôleur du mouvement coulissant
Plaque de butée pour
la profondeur de coupe
Clé hexagonale de
6/4 mm x 2 vis
Contrôleur du
mouvement coulissant
Goujon de verrouillage
de l’ensemble de tête
AVERTISSEMENT
!
